8TR额定制冷量风冷涡旋式冷水机组结构设计

这款8TR额定制冷量的风冷式冷水机组，核心适配中小型工业制程冷却、小型商用空间恒温供冷场景，常见于精密电子生产车间温控、注塑模具冷却、小型实验环境恒温配套等工况，可在40℃的室外干球环境温度下稳定输出额定冷量，无需配套冷却塔等外置散热设施，安装灵活度远高于水冷式同冷量机组。

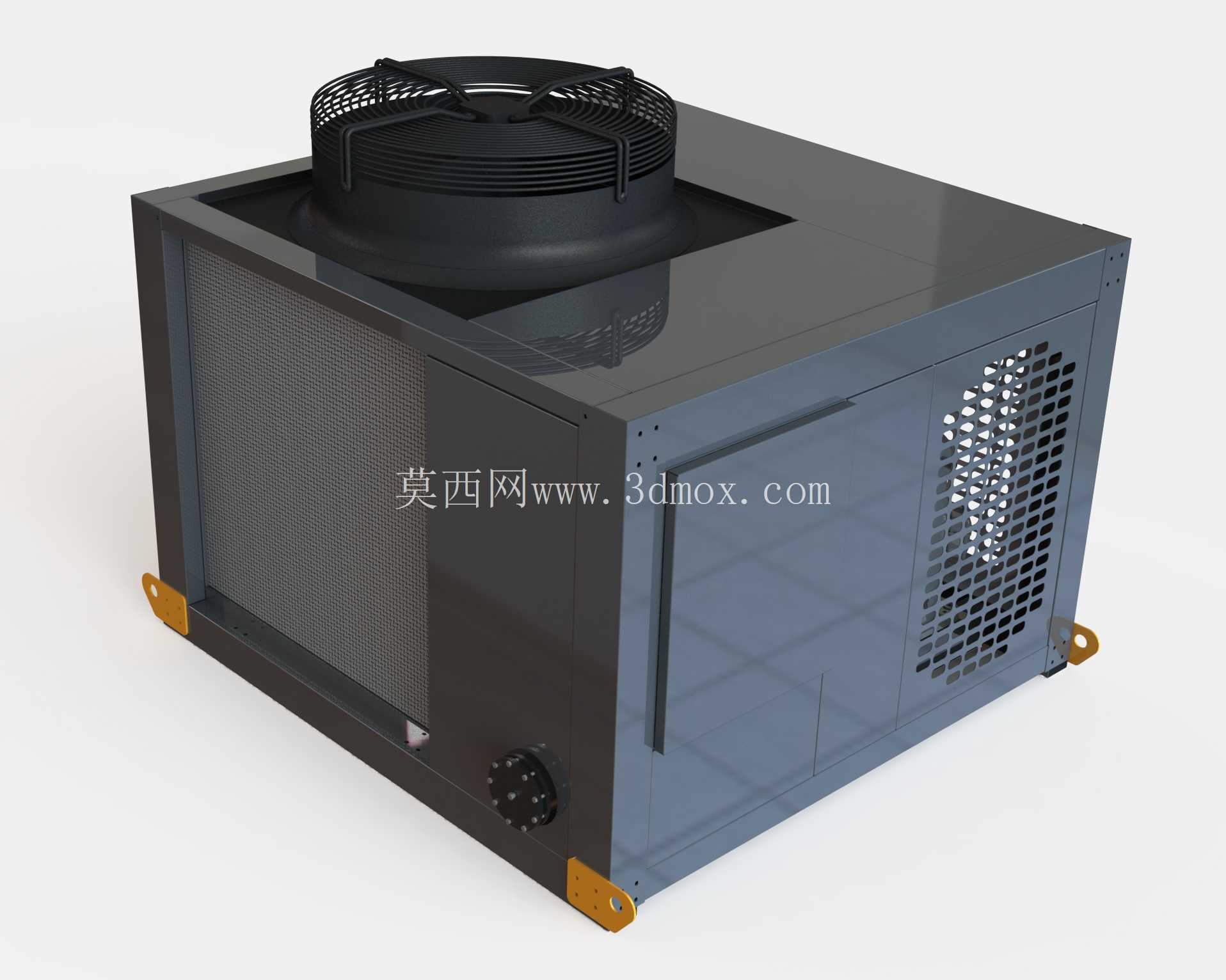

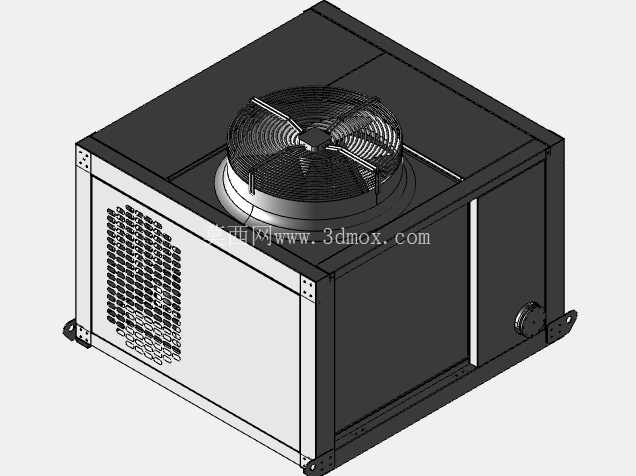

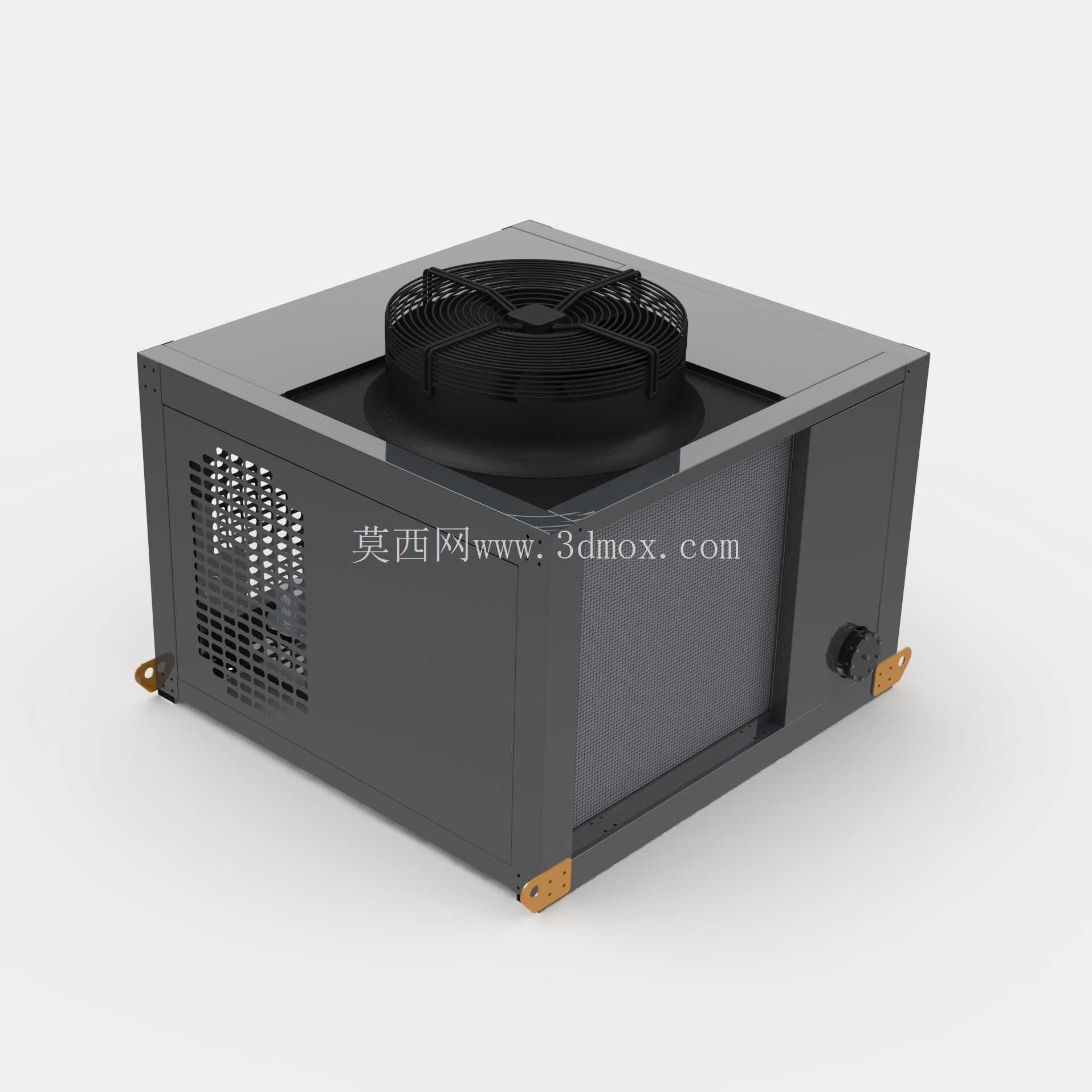

从结构设计逻辑来看，整机采用顶置轴流风机的布局，顶部单台EBM轴流风机直接对应冷凝器的迎风面，风路从机组侧部的翅片冷凝器进风，经过换热后从顶部垂直排出，避免热风短路回流，这种布局能有效压缩机组的横向占地面积，适合屋顶、室外设备平台等安装空间受限的场景。机组外壳采用钣金折弯拼接结构，侧面板预留了格栅式通风口对应压缩机仓的散热需求，底部四个角配置了带安装孔的镀锌减震支脚，支脚高度预留了叉车搬运的间隙，同时能抵消压缩机运行时的低频振动传递，避免安装基础出现共振异响。

核心部件选型上，机组搭载Copeland涡旋式压缩机，相比转子式压缩机在同冷量段的运行能效比更高，抗液击能力更强，适合工业场景长时间连续运行的负荷特性；蒸发器采用壳管式结构，水侧走管程、制冷剂走壳程，水路接口设置在机组侧部下方，预留了标准法兰连接位，方便现场对接循环水管路，同时蒸发器外部包覆了橡塑保温层，避免夏季高湿环境下外壳出现凝露滴水问题。制冷剂采用R22，管路设计上预留了视液镜、高低压检修阀的安装位，方便后期运维时检测系统压力、判断制冷剂充注量。

散热侧采用铜管铝翅片式冷凝器，翅片片距经过优化，兼顾换热效率与防积尘能力，适合室外多尘环境下长期运行，减少清洗维护频次。机组内置的循环泵与压缩机、风机做了同底座集成，泵体与底座之间加装了橡胶减震垫，进出水口配置了软连接，避免泵体运行振动传递到水管路产生水锤噪音。电气控制仓设置在机组侧部的密封舱内，与制冷部件仓做了物理分隔，避免凝露、灰尘进入电气元件引发故障，仓门预留了散热格栅与防水胶条，防护等级满足室外安装的防雨要求。

从安装边界来看，机组安装时需要在周边预留不小于1米的检修维护空间，顶部排风方向不能有遮挡物，避免排风受阻导致冷凝压力过高触发高压保护；基础需要做水平硬化处理，承重能力满足机组满水运行时的总重量要求，水路系统需要在最低点配置排水阀，最高点配置自动排气阀，方便冬季停机时排空存水避免冻裂管路。整机的结构建模还原了实际生产中的装配公差，各部件之间预留了合理的安装间隙，比如压缩机与周边钣金的间隙不小于20mm，避免运行时出现碰撞摩擦，管路走向做了减震弯处理，抵消压缩机运行时的管路振动，减少焊缝开裂的风险。

在实际选型应用中，这类风冷冷水机组的优势在于安装周期短，不需要配套冷却水塔、冷却水泵等附属设备，接上水电即可投入使用，对于没有专用制冷机房的小型生产场景、临时增设的冷却工位适配性极强；相比同冷量的水冷机组，后期维护成本更低，不需要定期处理冷却塔的水质问题、清洗冷却管路，只需要定期清理冷凝器翅片积尘、检查制冷剂压力即可维持稳定运行。建模过程中对各部件的装配关系做了完整还原，包括紧固件的位置、管路的焊接点位、电气元件的安装布局，可直接用于同类型产品的结构参考、安装布局模拟，也可用于暖通系统设计时的设备占位建模，提前校验机房或安装平台的空间匹配度，避免现场安装时出现空间干涉、管路对接错位等问题。
