ST37材质80号管壁等径焊接三通管件

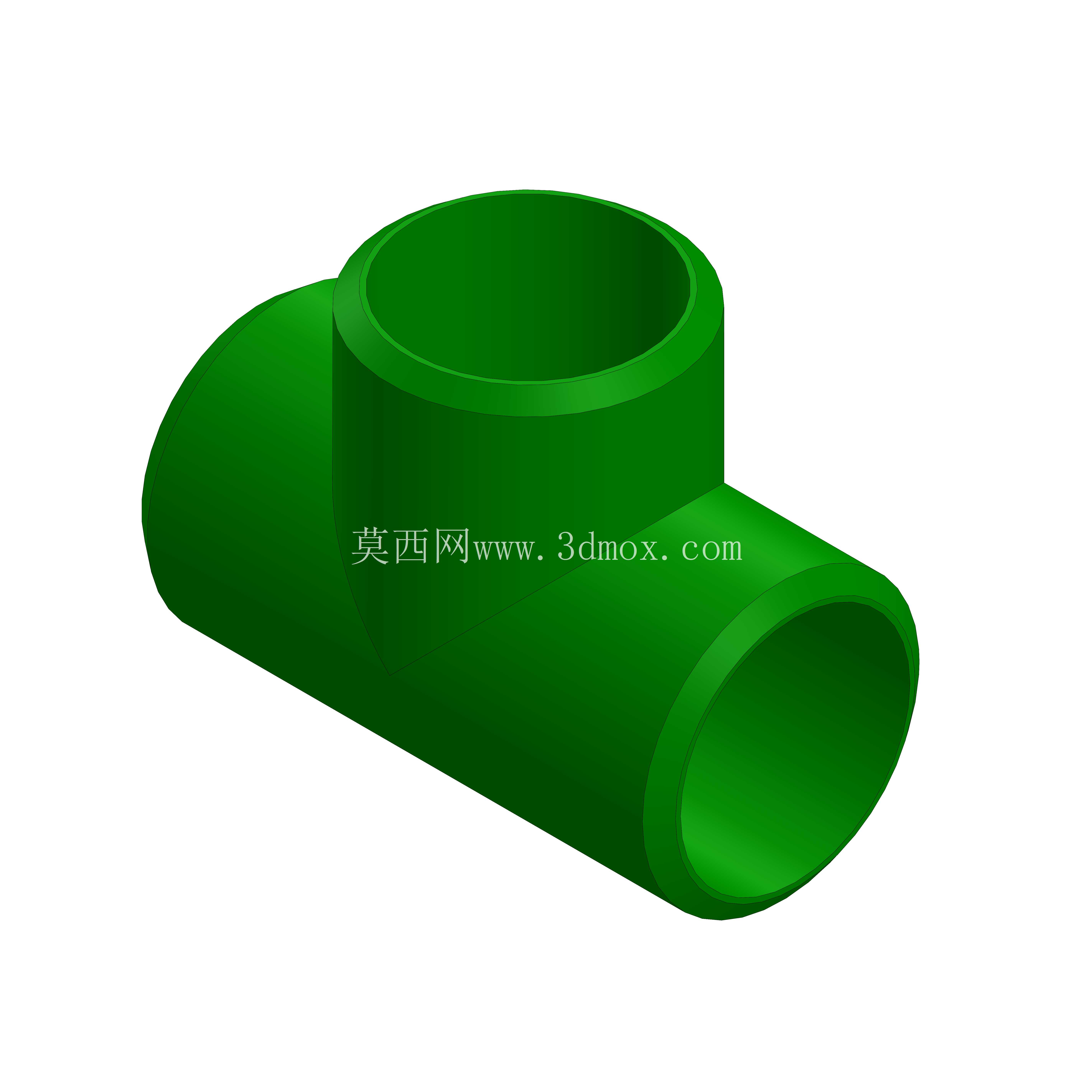

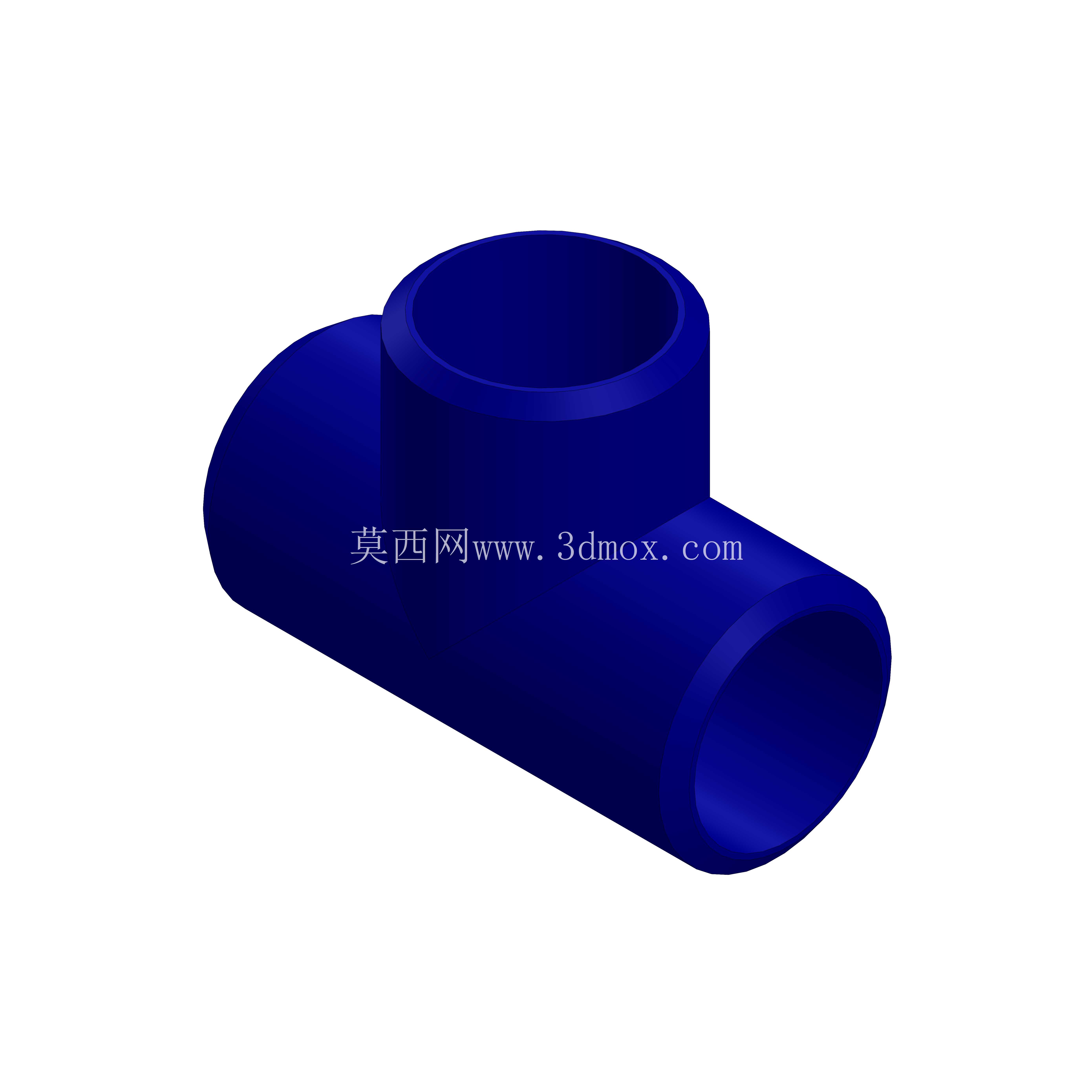

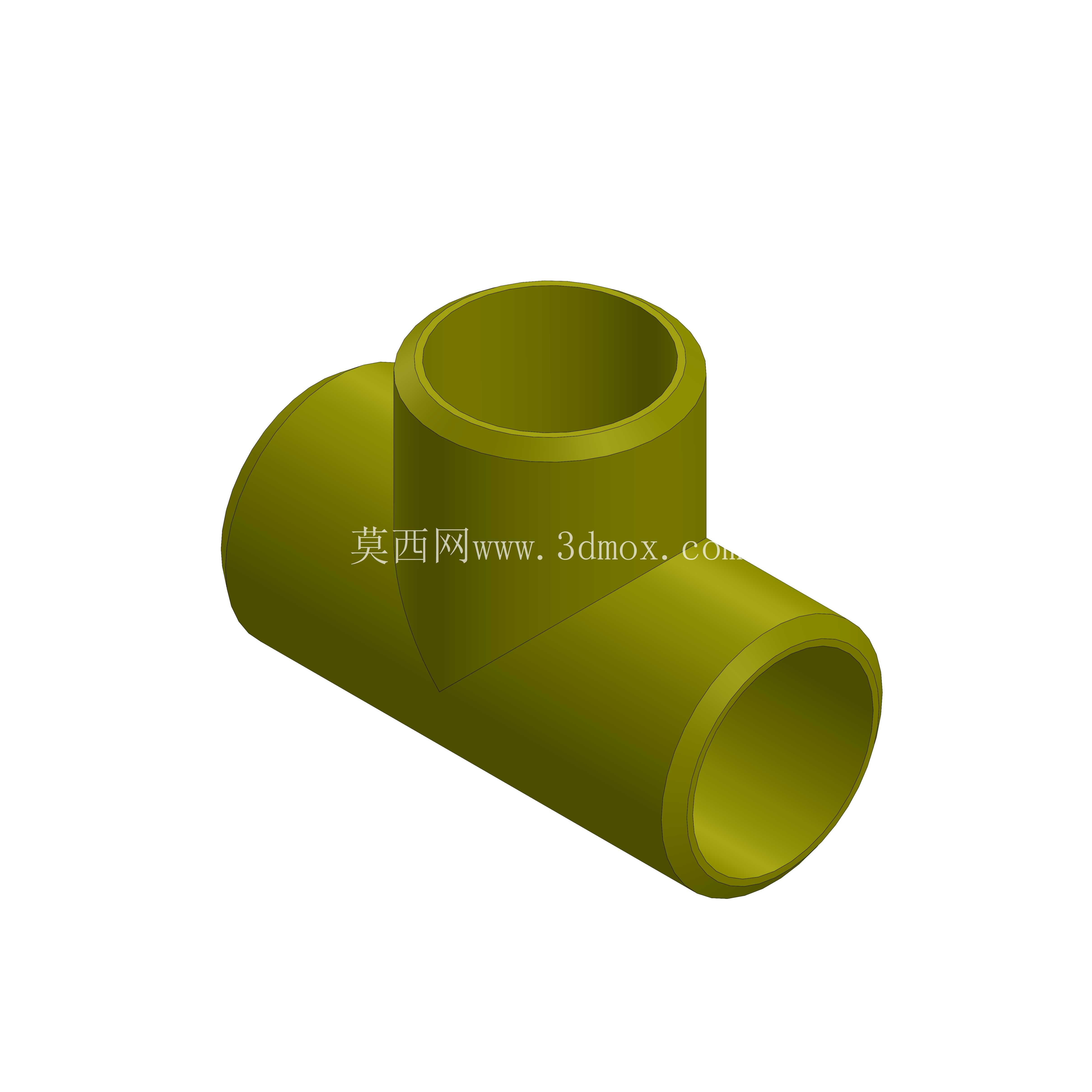

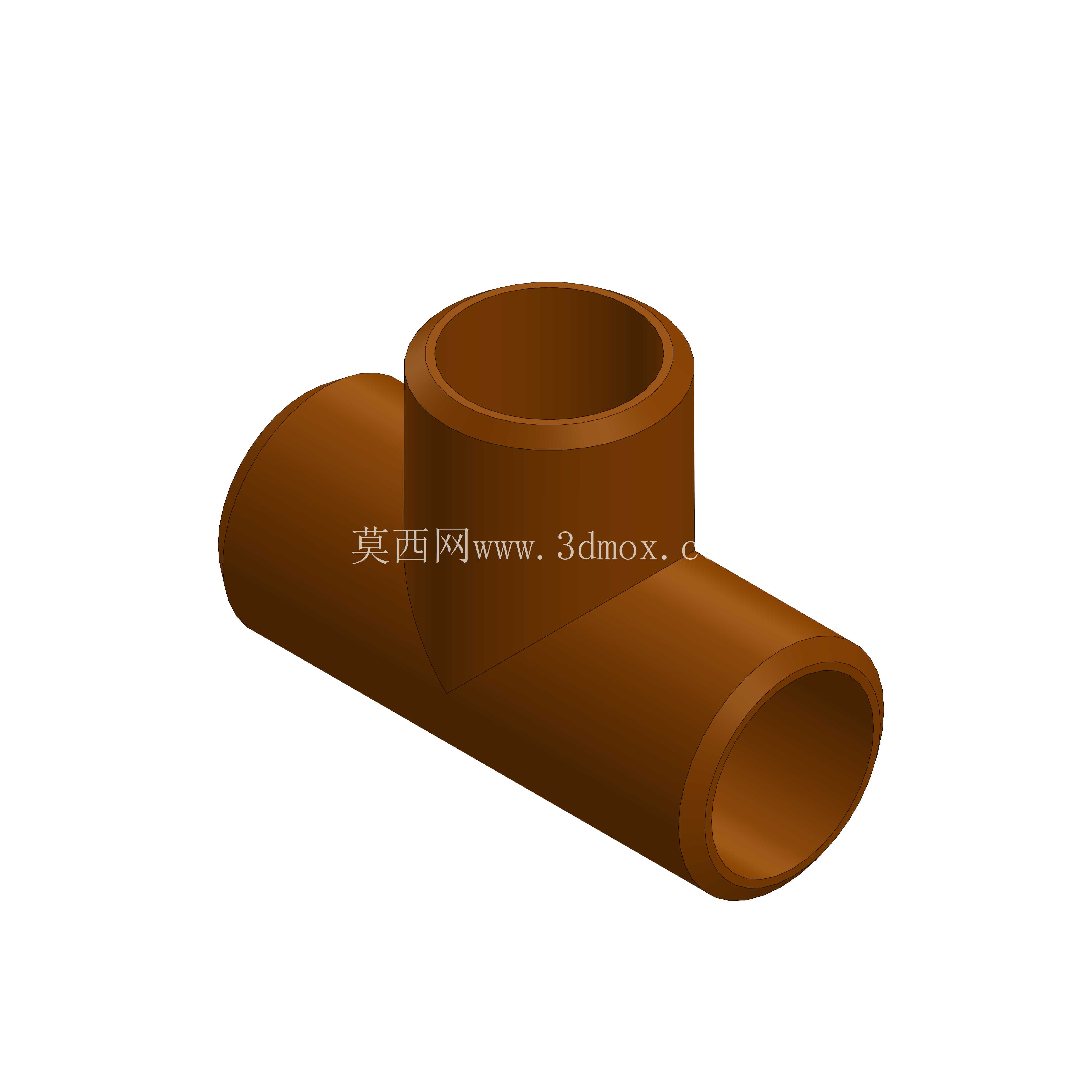

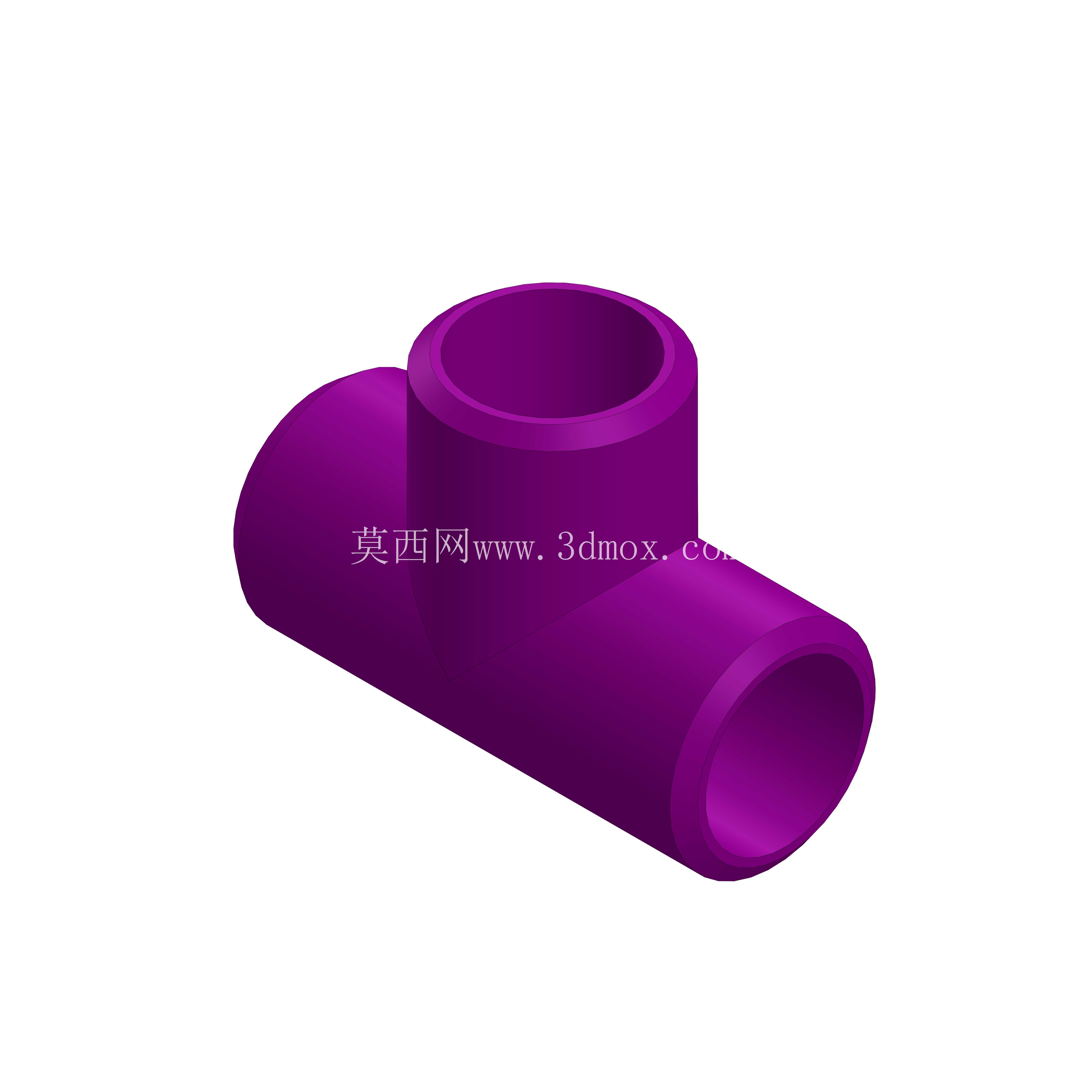

　　从实际工程应用的角度看，这类等径焊接三通主要用在管路需要垂直分流的节点位置，比如液压站的出油管路分支、车间压缩空气管网的支路引出、循环冷却水系统的管路分流，相比螺纹连接的三通管件，焊接式的连接方式不存在螺纹密封失效的风险，在长期受振动、温度波动影响的管路上，焊接连接的结构强度更高，密封可靠性更优，尤其适合管路固定后不需要频繁拆卸的永久布设场景。在设计思路上，这款三通采用等径正交的结构形式，三个接口的通径完全一致，主管与支管的相贯线位置做了平滑过渡处理，没有尖锐的应力集中棱角，焊接坡口预留了标准的钝边与间隙，现场焊接作业时能够保证焊根熔透，避免出现未焊透、夹渣等焊接缺陷，同时相贯线位置的内壁做了圆弧过渡，能够减少流体在分流位置的湍流阻力，降低管路运行过程中的压力损失，也能避免介质中的杂质在转角位置沉积堵塞。在液压动力传输、工业流体输送、工艺管网布设的现场作业场景里，管路分流合流节点的可靠性，直接决定整套系统的运行稳定性，焊接三通作为管路系统里最常用的分流连接件，其结构设计、材质选型、管壁参数的匹配度，是管路设计阶段需要反复校核的核心部件。本次涉及的这款焊接三通，采用ST37碳素结构钢作为基材，适配80号管壁厚度的对应管路，覆盖1又1/2英寸、2英寸、2又1/2英寸、3英寸四个常用通径规格，能够满足中低压流体输送场景下的焊接安装需求。

　　从安装边界的维度考量，这款三通的外形尺寸严格匹配对应通径的80号壁厚钢管外径，三个接口的同轴度、垂直度公差控制在管路安装的通用要求范围内，现场配管时不需要额外做修磨调整，直接与同规格钢管对齐点焊后即可完成满焊作业，支管轴线与主管轴线的垂直偏差控制在允许范围内，不会出现安装后管路错位、附加应力过大的问题。ST37材质本身具备良好的焊接性能与塑性变形能力，常温下的强度指标能够满足中低压液压管路、水管路、压缩空气管路的工作压力要求，80号管壁的厚度设计，既能够承受对应通径下的额定工作压力，也不会因为管壁过厚造成焊接工作量增加、材料成本不必要的提升，在壁厚选型上做了性能与成本的平衡。

　　在实际选型使用过程中，这类焊接三通需要匹配对应壁厚的管路使用，避免出现管壁厚度差过大造成的焊接错边问题，焊接完成后需要按照管路系统的压力等级做对应的耐压试验，检查焊缝位置有没有渗漏、变形的情况，由于是焊接式连接，安装前需要提前确认管路的布设走向，避免焊接完成后再做切割调整，造成材料与工时的浪费。相比法兰连接的三通，焊接三通的结构更紧凑，外形尺寸更小，在管路布设空间有限的场景下，比如设备内部的密集管路排布、狭小管廊内的管路安装，焊接三通不需要预留法兰安装的螺栓操作空间，能够有效节省管路占用的空间，同时焊接连接的接头重量更轻，能够降低长距离管路的整体载荷，减少管路支架的承重负担。

　　从流体力学的角度看，三通位置是管路系统中压力波动、湍流产生的高发区域，这款三通在相贯位置的平滑过渡设计，能够让流体在分流时的流向变化更平缓，减少局部涡流的产生，不仅能够降低管路的压力损失，也能减少涡流带来的管路振动与噪声，提升整套管路系统运行的平稳性。在三维建模过程中，这类管件的建模核心在于相贯线的准确生成，以及焊接坡口的标准化设计，需要保证三个接口的尺寸与对应钢管的外径、壁厚完全匹配，同时要考虑焊接工艺的实际需求，预留足够的焊接操作空间，避免出现建模尺寸与实际安装需求不符的问题，给后续的管路装配、现场施工造成困扰。对于从事管路设计、液压系统设计的工程师来说，这类标准化的焊接三通是管路布设中最常用的基础元件，准确的三维模型能够在管路装配阶段提前检查干涉情况，确认管路的走向与安装空间是否满足要求，减少现场安装时的配管修改工作量，提升整个项目的设计施工效率。
