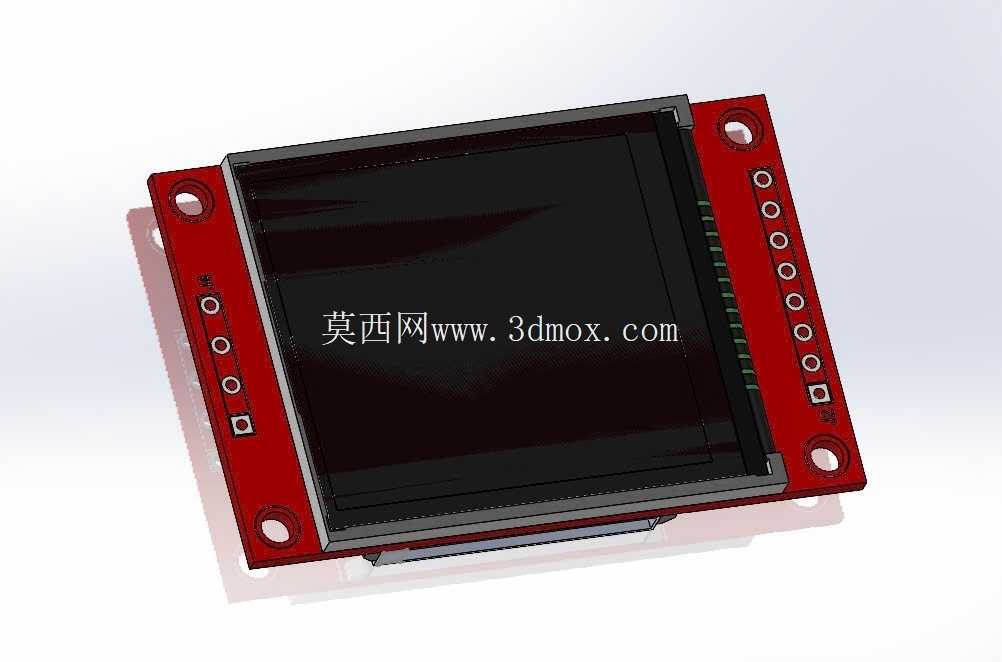

1.8英寸带PCB基板TFT液晶显示模组

　　这款1.8英寸规格的TFT液晶显示模组，是嵌入式开发、小型智能硬件、便携检测设备领域常用的人机交互显示部件，日常在手持检测仪器、小型工控终端、开源硬件开发板配套外设、迷你消费类数码产品中都能见到同规格产品的应用，核心作用是将主控芯片输出的数字信号转化为可视化的图文、数值、状态标识，完成设备运行参数、操作提示、交互菜单的直观呈现，替代传统段码屏只能显示固定字符的局限，支持全彩点阵内容输出，能满足简单图形、动态数值、短文本的显示需求。

　　从结构设计来看，模组采用红色FR-4玻纤PCB作为承载基板，基板四周预留了对称分布的圆形安装通孔，孔位做了金属化包边处理，安装时可通过M2规格的铜柱或螺丝直接固定在设备内部的安装位上，安装孔的位置公差控制在±0.1mm范围内，能适配多数小型设备内部的紧凑安装空间，基板边缘单侧排布了直插式焊盘引脚，引脚间距采用标准2.54mm排针间距设计，既可以直接焊接排针与开发板排座对接，也可以通过飞线连接到主控板的对应IO口，接线定义包含电源、地、串行通信、背光控制等核心引脚，不需要额外转接板就能完成电气连接。显示区域采用1.8英寸TFT液晶面板，面板表面覆盖透明保护盖板，面板与PCB基板之间通过黑色遮光胶框固定，胶框一方面遮挡面板边缘的非显示区域，避免内部背光漏光影响显示效果，另一方面起到缓冲作用，降低装配过程中挤压、震动对液晶面板的损伤，模组背部集成了背光驱动电路与显示控制芯片，所有贴片元件都布置在PCB基板的引脚同侧，既减少了模组整体的厚度，也避免元件突出影响背部的安装贴合。

　　设计过程中需要重点考量几个工程细节：首先是安装边界的预留，PCB基板的整体外轮廓尺寸比液晶显示区域单边宽出4mm左右，既给安装孔留出足够的布置空间，也避免装配时外壳边框压到液晶显示区域造成亮斑、漏液问题；其次是引脚的排布逻辑，将电源引脚与信号引脚分开排布，减少电源纹波对显示信号的干扰，避免屏幕出现闪屏、花屏问题；再者是背光的均匀性设计，背光导光板的边缘做了散光网点处理，配合白色反光膜，让整个显示区域的亮度差控制在15%以内，不会出现边缘暗、中心亮的明显不均问题。

　　在实际选型适配时，这类小尺寸TFT模组不需要复杂的外围驱动电路，主控端只需要预留3-4个通用IO口就能完成通信驱动，功耗控制在百毫瓦级别，适合电池供电的便携设备使用，工作温度范围覆盖常规工业场景的-10℃到60℃区间，能满足多数非极端恶劣环境下的使用需求。结构设计上，整个模组的总厚度控制在8mm以内，对于内部空间紧张的小型设备来说，不需要预留过大的安装沉腔，外壳上只需要开出对应显示区域的窗口，配合双面泡棉胶就能完成屏幕与外壳的贴合固定，泡棉胶同时起到防尘、缓冲的作用，避免日常使用中的轻微磕碰损伤屏幕。不同于大尺寸显示屏需要考虑散热、结构加强等问题，这类小尺寸TFT模组的结构设计重点在安装便利性与电气连接可靠性上，PCB基板的四个角做了圆弧倒角处理，避免装配时尖角划伤设备内部的连接线，焊盘位置做了沉金处理，提升焊接可靠性，避免长期使用后出现引脚氧化导致的接触不良问题。
