日处理2400方水处理预处理过滤成套装置

　　这套水处理预处理成套装置，核心面向市政供水深度净化、工业循环水前置处理、中小型水厂进水预处理、商用纯水系统前端防护等场景搭建，整套设备集成在一体式撬装机架上，无需现场拆分组装罐体支架，到场后仅需对接进出水总管、供电线路即可投入调试运行，大幅缩减现场安装的施工周期与管路对接工作量。整套系统的处理能力标定为日处理2400立方米，适配小时处理量100方的连续运行工况，四个核心过滤罐体均采用FRP4072规格的缠绕玻璃钢材质，罐体本身的耐腐性能适配常规市政自来水、轻度酸碱的原水水质，无需额外做罐体防腐衬层处理，相比同规格碳钢罐体自重降低40%以上，对安装地面的承重荷载要求更低。

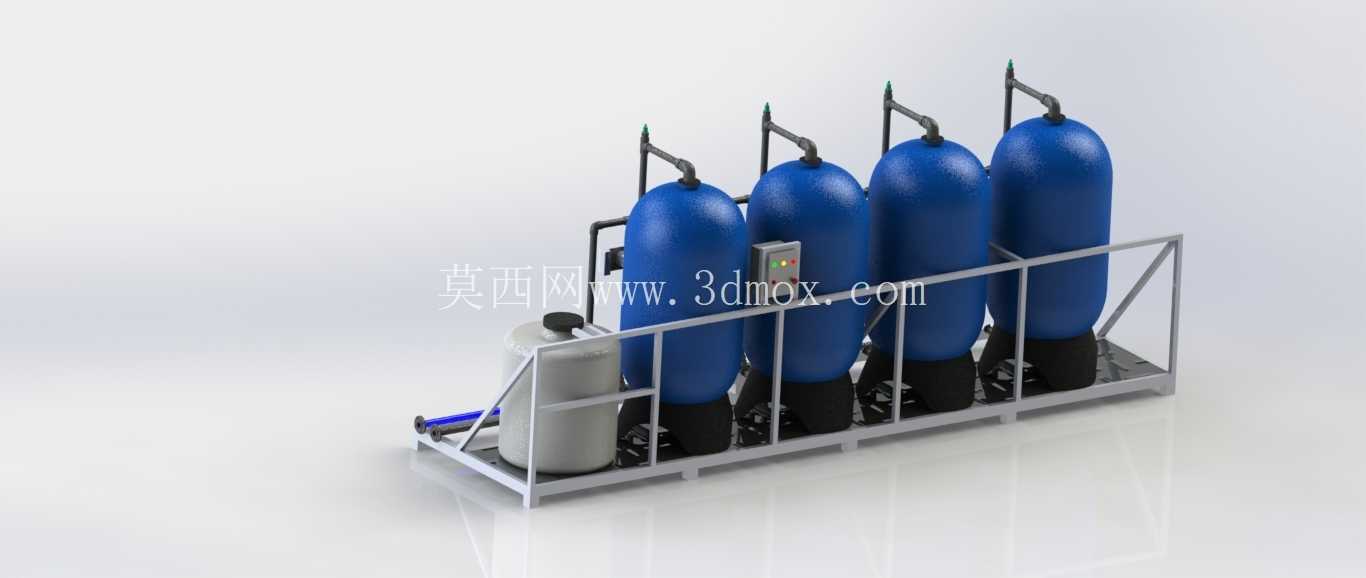

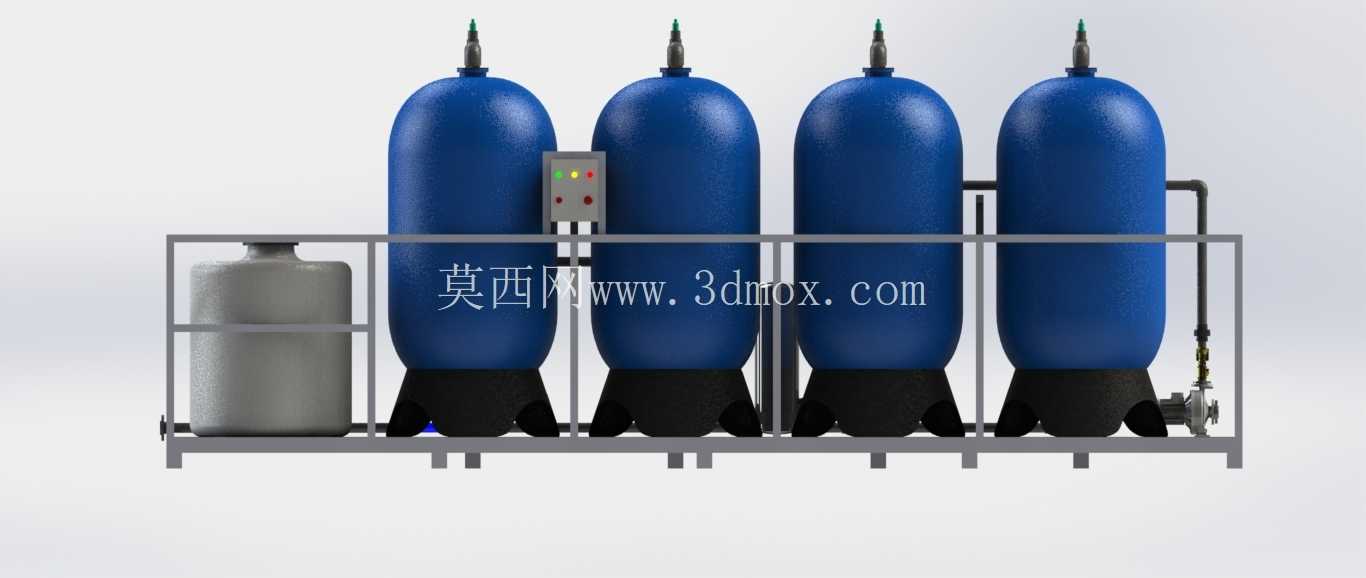

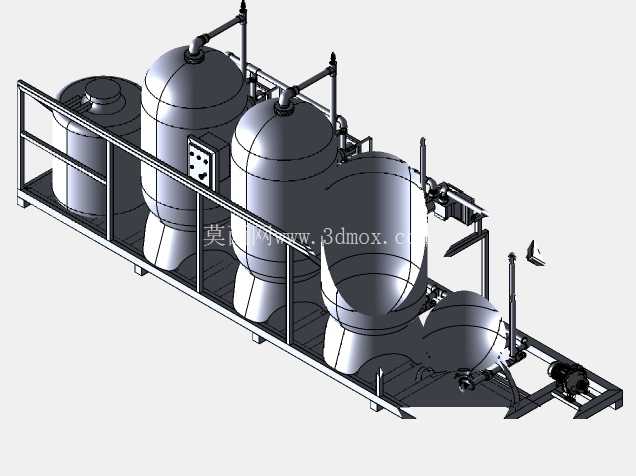

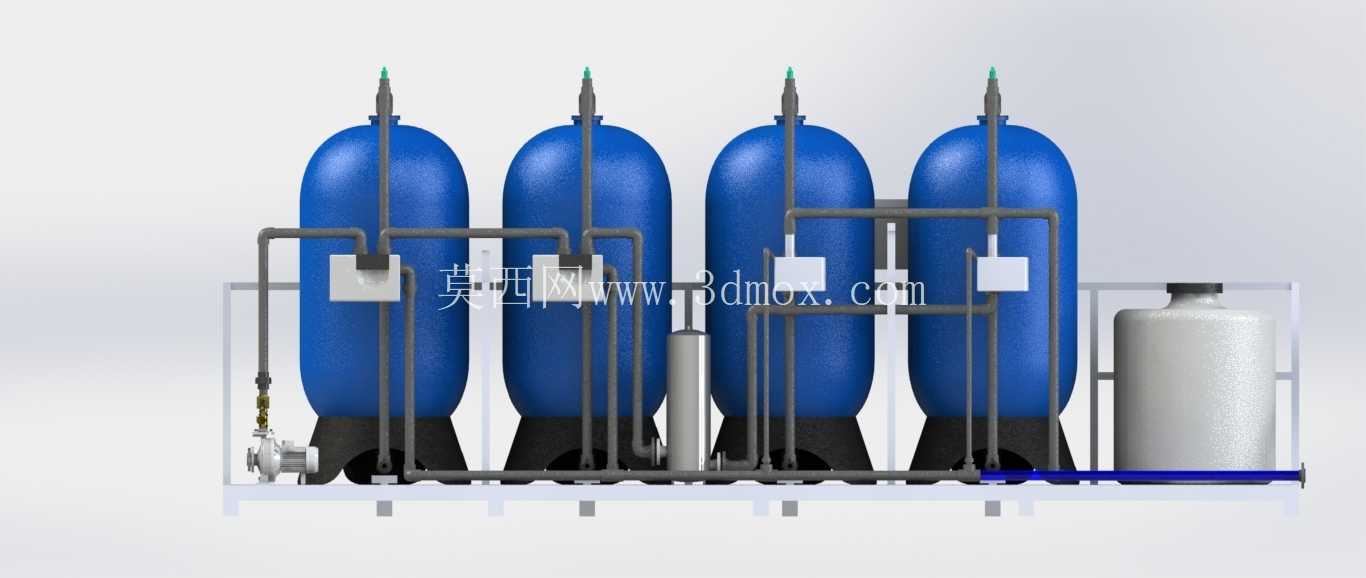

　　四个罐体沿撬架长度方向依次排布，从进水端到出水端分别承担不同的处理功能：第一级为石英砂过滤器，内部装填不同粒径级配的石英砂滤料，主要截留原水中携带的泥沙、悬浮物、胶体类大颗粒杂质，降低进水浊度，避免大颗粒杂质磨损后续管路阀门、堵塞后续滤料层；第二级为活性炭过滤器，内部装填柱状活性炭滤料，主要吸附原水中的余氯、异色异味、小分子有机物，避免余氯氧化后续软化树脂导致树脂失效报废；第三、第四级为并联运行的钠离子交换软水器，两台罐体交替运行、自动再生，持续去除原水中的钙镁离子，降低出水硬度，避免后续管路、换热设备出现结垢堵塞问题。撬架端部集成1000升容积的PE盐箱，专门存储软水器再生所需的饱和食盐水，盐箱配套盐阀、液位控制部件，可自动完成溶盐、吸盐、补水的全流程，无需人工频繁配置再生液。整套设备的管路采用UPVC工业管路连接，所有罐体的进出水、反洗、正洗、再生管路均集成在撬架侧面，配套的自动控制阀组统一安装在罐体侧方的支架上，可根据设定的运行周期、出水水质参数自动切换各个罐体的运行状态，完成过滤、反洗、正洗、再生、慢洗、快洗的全流程工序，无需人工手动操作阀门切换工况。

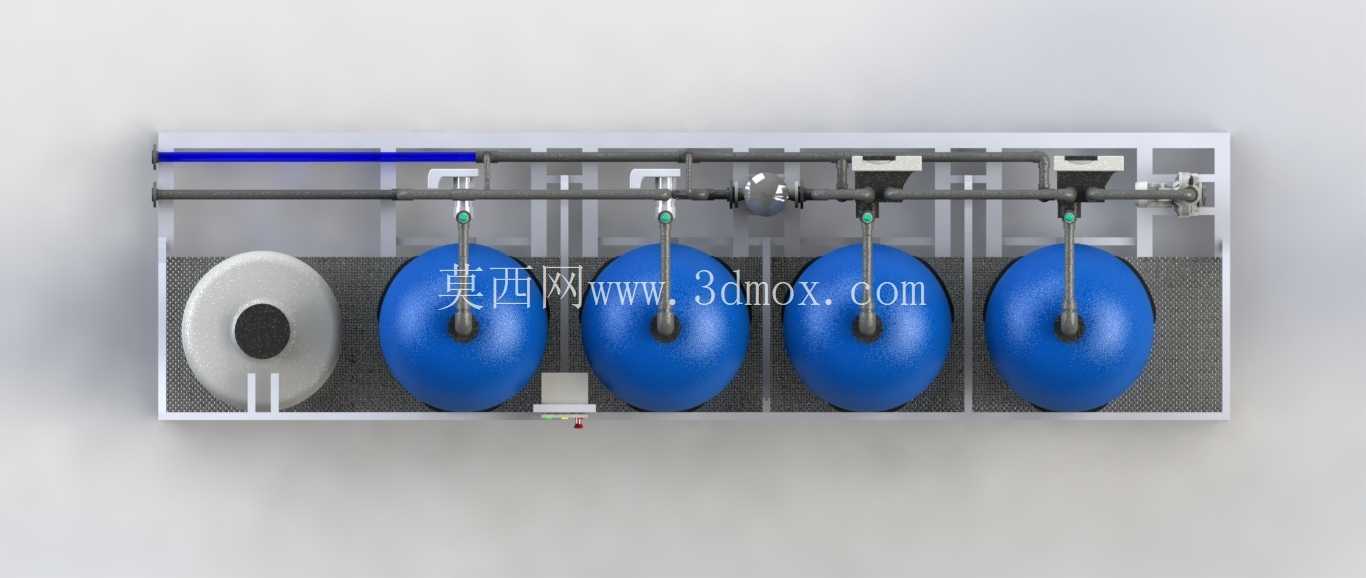

　　从安装边界来看，整套撬装设备的长度控制在4.2米以内，宽度控制在1.6米以内，罐体顶部的管路最高点距离安装地面高度为2.8米，设备安装时仅需要在撬架周边预留0.8米以上的检修通道即可，不需要额外搭建高位操作平台，日常巡检仅需在地面即可完成压力表读数、盐箱液位检查、管路跑冒滴漏排查的常规工作。设计过程中充分考虑了设备运输的尺寸限制，整套撬架的外轮廓尺寸满足常规货运车辆的装载要求，不需要做超限运输报备，撬架底部预留叉车孔位，现场卸车、移位可直接使用叉车完成，不需要额外调用大型吊装设备。

　　在滤料装填的设计上，每个罐体的下部均布置水帽布水装置，布水均匀性偏差控制在5%以内，避免出现滤料层偏流导致的过滤效果下降、滤料板结问题；罐体上部设置排气阀，设备启动、反洗时可自动排出罐内积存的空气，避免气阻影响水流通畅。设备前端还预留了微型过滤器的安装接口，可根据原水水质情况加装5微米精度的保安滤芯，进一步拦截前级滤料泄漏的细小颗粒，保护后续控制阀组的密封面不被颗粒划伤。整套装置的管路流速设计控制在1.5m/s以内，避免流速过高导致的管路震动、滤料流失问题，反洗管路的流速设计匹配滤料膨胀率30%的要求，保证反洗时可以充分冲掉滤料层截留的杂质，又不会因为流速过高把滤料冲出罐体。盐箱的设计位置紧邻软水器罐体，吸盐管路的长度控制在1.5米以内，减少吸盐阻力，保证再生时的盐液抽吸量稳定，确保树脂再生效果稳定，避免因为吸盐不足导致的出水硬度超标问题。撬架空架采用碳钢型材焊接成型，表面做整体喷塑防腐处理，型材的承重冗余量按满水总重量的1.5倍设计，即使四个罐体全部满水、滤料全部装填完成，机架的形变量也控制在1/1000以内，不会因为长期承重出现机架变形、管路错位的问题。
