工业级立式干式气体过滤装置结构设计

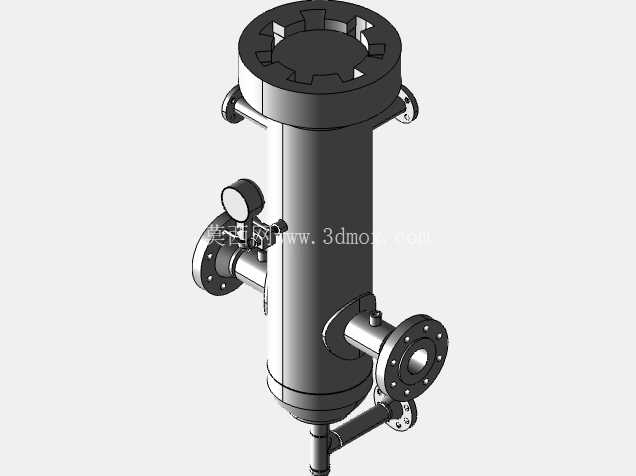

　　在天然气长输管线分输站、煤化工工艺气预处理工段、加氢站原料气净化单元这类对气源洁净度有严苛要求的场景中，干式气体过滤器是去除气流中固体杂质、游离粉尘与焊渣碎屑的核心设备，不同于湿式洗涤类过滤装置，该类设备无需配套补液、排污液处理系统，运维成本更低，适配无液态介质介入的干气输送工况。从结构设计逻辑来看，这款立式过滤器采用上下椭圆封头搭配圆柱形筒体的承压结构，整体沿垂直轴线布置，能够最大程度利用现场竖向安装空间，减少水平方向的占地跨度，适配撬装设备集成时的紧凑布局需求。

　　筒体上下端的法兰接口分别对接进气与出气工艺管线，侧面预留的多个带法兰支管接口，可根据现场实际需求接入压差检测仪表、在线取样探头或者安全泄放装置，顶部端盖采用快开式法兰压盖结构，无需完全拆卸端盖即可完成内部滤芯的更换作业，大幅缩短现场运维的停机时长。设备内部设置的滤芯承托结构，采用多孔板加定位压环的固定方式，能够避免高速气流冲击下滤芯出现偏移、密封失效的问题，滤芯采用径向折流的进气方式，气流从筒体下部侧向接口进入后，先经过下部的沉降缓冲区，大颗粒杂质在重力作用下落入底部集污腔，之后气流向上穿过滤芯层，固体杂质被拦截在滤芯外侧，净化后的气体从上部出气接口排出，这种流道设计能够有效降低滤芯的局部负荷，延长滤芯的单次使用寿命。

　　从安装边界来看，设备所有外接接口均采用标准凸面带颈法兰，法兰密封面的粗糙度、螺栓孔中心距偏差均符合承压管路的安装公差要求，现场配管时无需额外加工过渡接头，底部设置的排污支管接口可对接定期排污管路，侧面的仪表接口可直接安装压力变送器，实时监测滤芯前后的压差变化，当压差值达到设定阈值时即可触发滤芯更换提示，避免滤芯堵塞导致管路压损过大影响下游设备正常供气。在结构强度设计层面，筒体壁厚、封头厚度以及法兰的螺栓规格选型，均匹配65bar的工作压力等级，能够满足中高压工艺气管线的承压要求，筒体与支管、封头的连接位置均做了圆弧过渡处理，减少应力集中带来的疲劳损伤风险，设备外部的所有焊接接头均采用全焊透结构，焊后做无损检测确保无焊接缺陷，避免高压工况下出现介质泄漏问题。不同于家用类小型过滤装置，工业级干式气体过滤器的设计需要兼顾承压可靠性、运维便捷性与流道合理性，这款模型的结构还原了实际工业产品的核心细节，从法兰接口的布置到内部滤芯的安装定位，都符合实际工程中的设计习惯，可作为同类过滤设备结构设计、撬装管路集成布局时的三维参考，帮助设计人员快速核对设备安装空间、接口方位与周边管线的干涉情况，减少二维图纸阶段容易出现的方位错配、空间预留不足等问题。

　　在实际选型应用中，这类干式过滤器通常会根据处理气量的大小调整筒体直径与滤芯数量，本款结构对应的33000SCMH处理能力，适配中型工艺气管线的净化需求，25升的容积设计能够保证气流在筒体内有足够的停留时间，避免流速过快导致杂质穿透滤芯，40℃的工作温度适配常规常温工艺气的处理场景，若涉及高温工况则需要调整密封件与滤芯的材质选型。设备侧面布置的压力表安装位，可直观显示筒体内部的压力状态，方便现场巡检人员快速判断设备运行是否正常，底部的排污接口可在设备停机维护时排出沉降的固体杂质，避免杂质堆积过多被气流重新卷起影响过滤效果。整体结构没有冗余的设计部件，所有外接接口的方位都考虑了现场操作的便利性，比如仪表接口布置在筒体侧面便于人员观察读数的高度，顶部端盖的吊耳结构（模型中顶部端盖的凹槽可配套吊具使用）方便检修时吊装端盖，这些细节都贴合工业现场的实际使用需求，没有脱离工程实际的夸张设计，完全还原了工业用干式气体过滤器的真实结构特征。
