卫生级大流量UV紫外线水处理杀菌机组

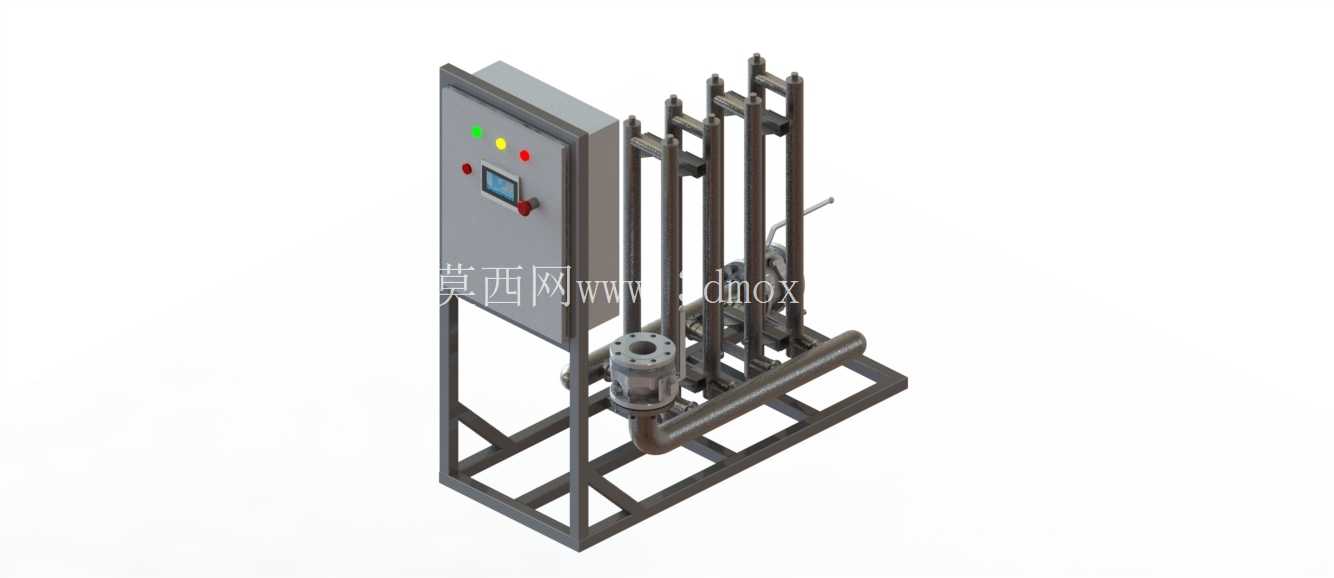

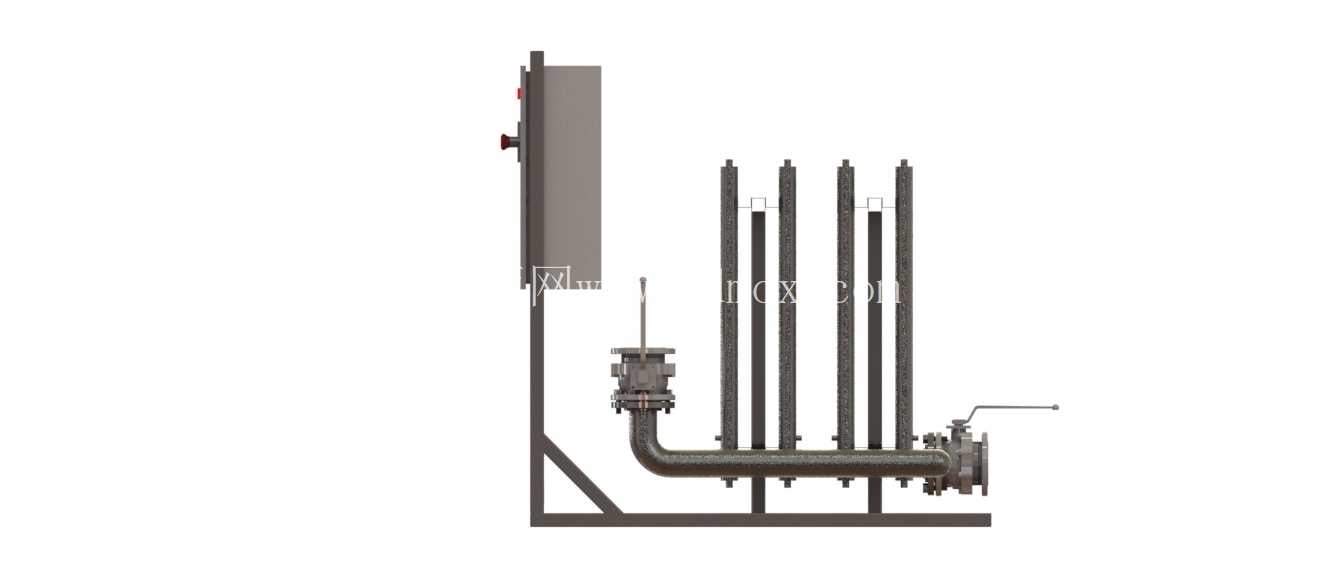

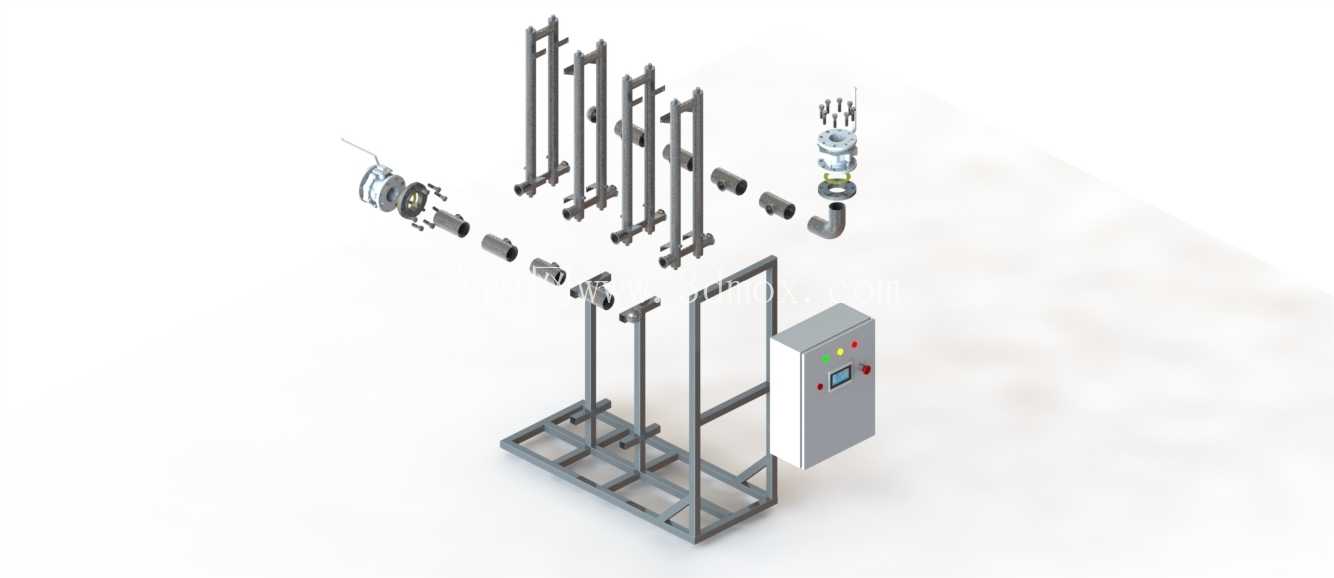

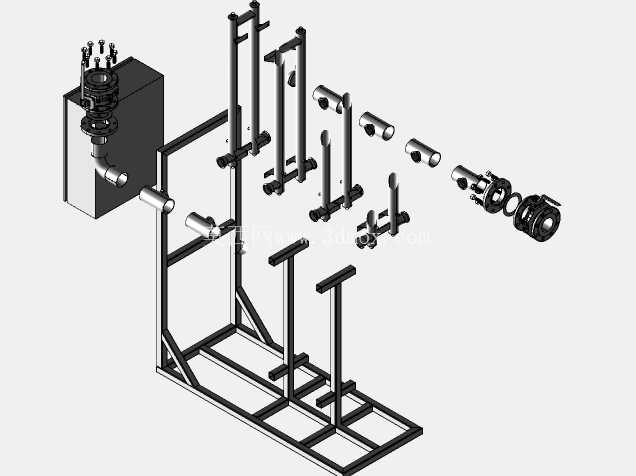

　　这套卫生级UV杀菌机组主要面向高洁净要求的流体处理场景，常见于食品饮料灌装线的终端水消毒、制药纯化水回路灭菌、商用直饮水系统的末端杀菌环节，区别于常规低压低通量UV设备，该机型针对大流量连续作业工况设计，单台可适配每小时数十吨的水处理通量，满足中型生产车间的连续供水消毒需求。从结构布局来看，整套设备采用撬装式集成设计，所有管路、阀组、电控单元全部整合在一体式方管焊接机架上，机架底部预留了标准地脚安装孔，现场安装时无需额外搭建支撑结构，只需对接进出水法兰、接通电源即可投入使用，大幅缩减现场施工的配管与布线工作量。设备核心的杀菌腔体采用多组并联的不锈钢筒体结构，每根筒体内部对应独立的紫外灯管模块，这种并联排布的设计一方面可以在有限的设备占地面积内拉长水流过流路径，保证水体接受紫外照射的时长满足杀菌率要求，另一方面单根灯管出现故障时可单独关闭对应腔体进行维护，无需整机停机，适配连续生产的工况需求。进出水总管采用下进上出的排布逻辑，进水端设置了稳流腔结构，避免高速水流直接冲击灯管套管造成的振动与水流偏流问题，保证腔体内水流状态均匀，无照射死角。

　　电控箱体独立布置在机架侧方，与管路腔体保持足够的安全间距，避免管路凝露渗入电控单元造成故障，箱体面板上设置了电源指示灯、灯管工作状态指示灯、运行故障报警灯以及触控式参数显示屏，可实时显示每根灯管的工作时长、累计运行时间，方便运维人员提前规划灯管更换周期，避免灯管老化导致杀菌效率下降。箱体内部预留了PLC扩展接口，可对接上游水处理系统的中控信号，实现设备的远程启停与状态监控，适配智能化工厂的集中管控需求。管路连接全部采用卫生级快装法兰结构，密封件选用符合食品接触标准的硅橡胶材质，所有管路焊缝都做了抛光钝化处理，内壁粗糙度达到卫生级要求，无卫生死角，方便定期进行CIP清洗作业，满足食品、制药行业的卫生管控标准。

　　机架的方管选型经过承重校核，可承载满水状态下所有腔体、管路、阀组的总重量，同时在机架底部设置了可调节支撑脚，可适应现场地面不平整的安装条件，调整设备水平度避免管路应力集中。设备的整体外形尺寸经过优化，宽度控制在常规车间通道的通行范围内，方便设备进场搬运与后期检修移位，侧面预留了足够的灯管抽取空间，更换灯管时无需拆解周边管路，单人即可完成灯管更换作业。在设计过程中，针对紫外灯管的散热问题做了专门优化，每根灯管的接线端都设置了独立的散热间隙，避免长时间工作时接线端温度过高加速线路老化，同时腔体上设置了温度传感器，当腔体内水温超过设定阈值时会自动触发保护机制，避免高温损坏灯管密封件。

　　进水端还预留了压力检测接口，可现场加装压力表或者压力传感器，实时监测进水压力，避免压力过高损坏灯管石英套管。整套设备的结构排布充分考虑了实际运维的便利性，所有阀件的操作手柄都布置在人员站立可及的高度，无需登高或者俯身操作，电控箱的检修门开启方向避开了管路侧，检修时不会被周边构件阻挡。不同于零散组装的UV杀菌装置，这套集成式机组在设计阶段就完成了所有管路的应力校核、流场模拟，保证水流在腔体内的流速均匀，紫外照射剂量满足饮用水、纯化水的杀菌标准，同时撬装式的结构也避免了现场安装时的配管误差，设备到场后只需简单对接即可投入使用，大幅降低现场安装的技术要求与施工周期。
