双反渗透ED工艺超纯水制备集成装置

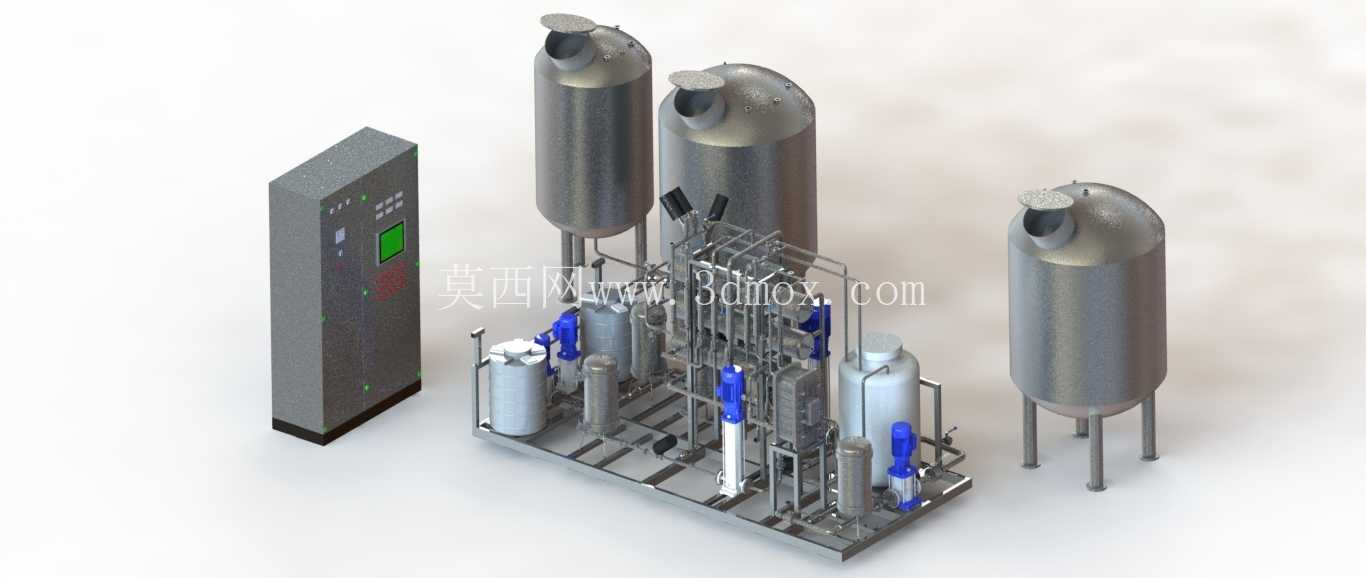

　　这套集成式水处理装置主要面向电子制造、实验室精密分析、制药纯化水制备等对进水电阻率有极高要求的场景，核心处理逻辑依托双级反渗透搭配电去离子模块实现终端出水达到超纯水指标，整套系统采用撬装式集成布局，所有处理单元、管路、支撑结构全部整合在统一的框架内，现场仅需对接原水进水口、浓水排放口、纯水出水口以及供电接口即可完成部署，大幅缩减现场施工的管路排布与设备定位工作量。从结构设计层面看，装置外围采用半透明围护结构做区域隔断，既可以直观观察内部罐体、管路、阀门的运行状态，也能避免外界浮尘直接落在处理单元表面，降低日常运维的清洁频次。

　　内部核心处理单元按水流方向依次排布：前端预处理段预留了多介质过滤、活性炭过滤的安装位，可根据原水水质情况灵活选配滤料层级，之后衔接两级反渗透膜柱，第一级反渗透承担大部分盐分、有机物、胶体的截留负荷，第二级反渗透进一步提升产水纯度，降低后续EDI模块的处理负荷，延长EDI模块的连续运行周期。EDI模块布置在反渗透单元之后，通过电场作用实现深度脱盐，无需频繁进行化学再生即可稳定产出18MΩ·cm级别的超纯水，配套的浓水回流管路可将EDI浓水回流至一级反渗透进水端，提升整体水利用率，减少水资源浪费。

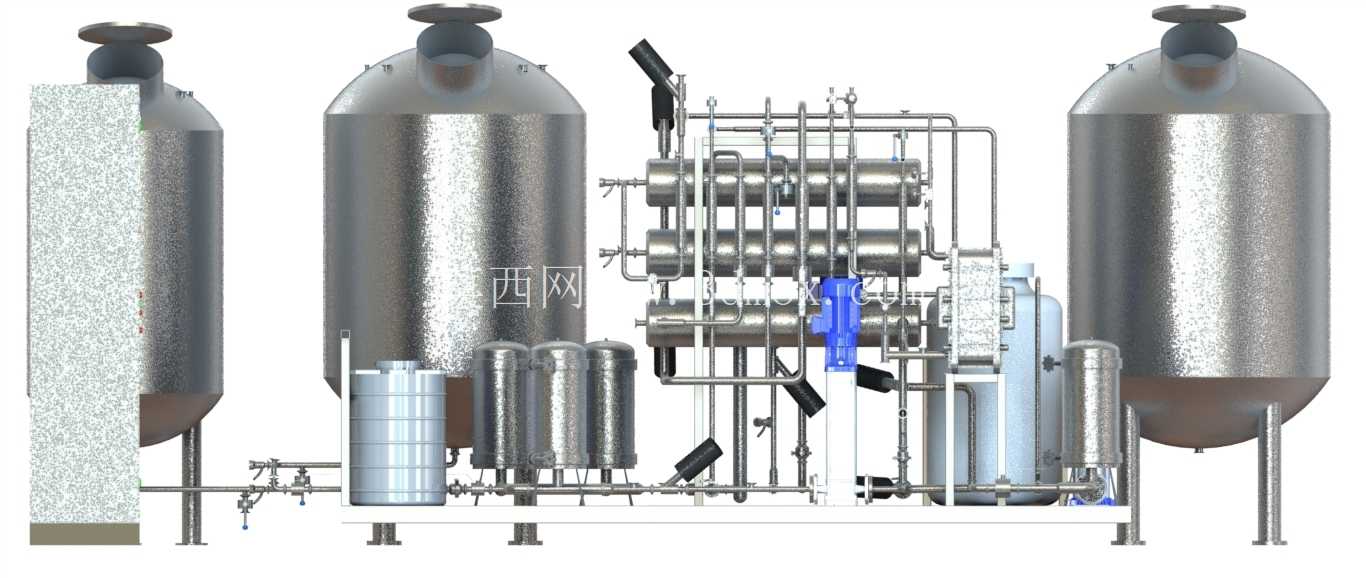

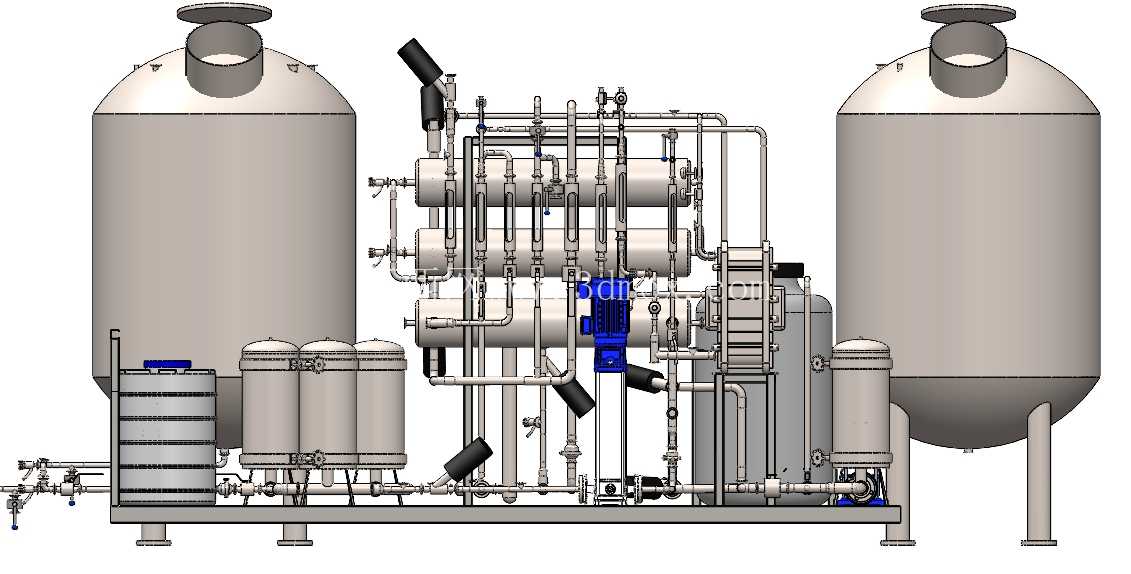

　　管路系统全部采用白色卫生级管道做排布，所有管路通过标准化管夹固定在预制的白色管道支架上，支架采用模块化拼装设计，横纵梁的连接位置预留了通用安装孔位，后续如果需要调整处理单元位置、新增监测仪表或者更换不同规格的膜柱，无需重新焊接支架，仅需调整管夹位置、增减支架横梁即可完成改造，大幅降低后期改造成本。罐体部分全部采用立式承压结构，支脚高度统一预留了排污阀的安装操作空间，罐体顶部的排气阀、压力表接口全部做了标准化设计，可直接对接通用型号的监测仪表，无需额外加工转接头。

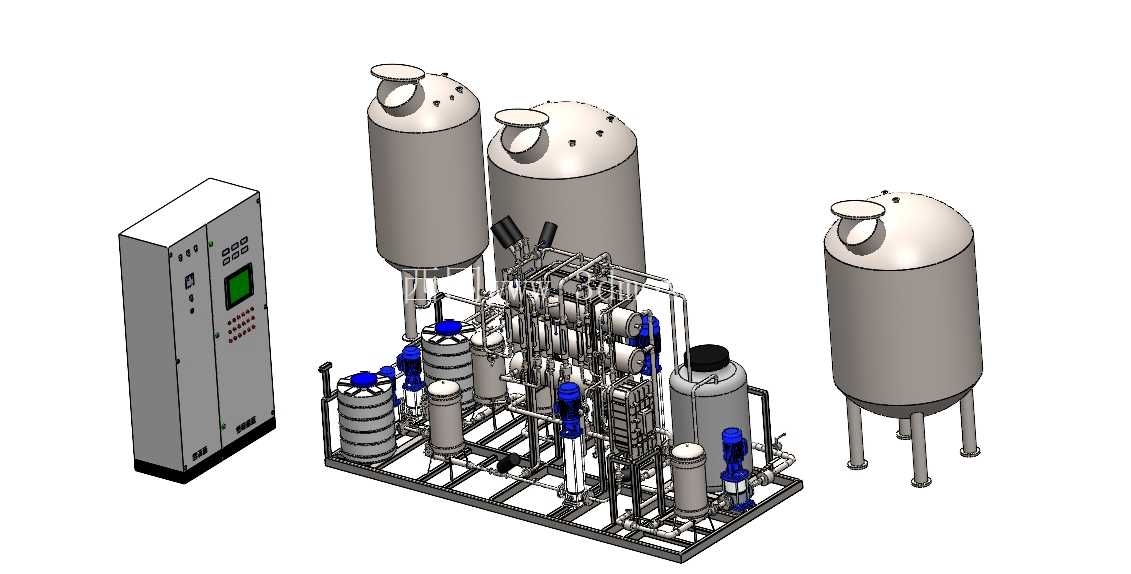

　　装置的安装边界在设计阶段就做了充分考量，整体外轮廓尺寸适配标准工业厂房的门洞宽度，运输过程中无需拆解核心单元即可通过常规货运电梯、车间通道，底部框架预留了叉车孔位，短距离移位可直接通过叉车完成转运，不需要额外吊装作业。操作侧预留了足够的维护通道，操作人员更换滤芯、校准仪表、检修阀门时不需要探身进入设备内部，站在通道内即可完成所有日常运维操作。管路排布严格遵循流体走向做最短路径设计，减少不必要的弯头与变径，降低管路沿程阻力，减少输送过程中的动力损耗，同时所有管路的坡度都按照排水要求做了倾斜设计，系统停机时管路内的存水可以通过最低点的排污阀完全排空，避免长期停机时管路内部滋生微生物影响出水水质。电气控制部分的安装位预留于装置侧部的独立隔间，与水处理单元做物理隔断，避免管路跑水时溅入电气元件引发故障，隔间内预留了PLC、接触器、电源模块的安装导轨，可根据用户需求选配在线电导率监测、电阻率监测、流量自动调节、异常报警等功能，实现全系统无人值守运行。整套装置的结构设计充分考虑了不同应用场景的适配性，不管是厂区集中供水的中央纯水站，还是生产线旁的点对点纯水供应，都可以直接对接现有供水管网，不需要对现场布局做大规模调整。
