四罐并联砂滤活性炭过滤预处理装置

　　这套四罐并联排布的过滤预处理装置，主要面向中小型水处理项目的前端水质净化环节，常见于商用直饮水系统、工业循环冷却水补水、中小型污水处理站深度处理段、泳池水循环净化等场景，承担原水进入核心处理单元前的杂质截留、余氯吸附、异色异味去除功能，避免后端反渗透膜、离子交换树脂等精密元件被大颗粒杂质堵塞或是被氧化性物质损伤，是水处理工艺链路里不可或缺的前置保障单元。整套装置采用撬装集成式设计思路，所有罐体、管路、阀门、支撑结构全部整合在同一钢制底座上，出厂前可完成预组装与压力测试，现场仅需对接进出水主管道即可投入使用，大幅缩减现场安装的施工周期与管路对接出错概率，对于项目场地有限、安装工期紧张的场景适配性较强。

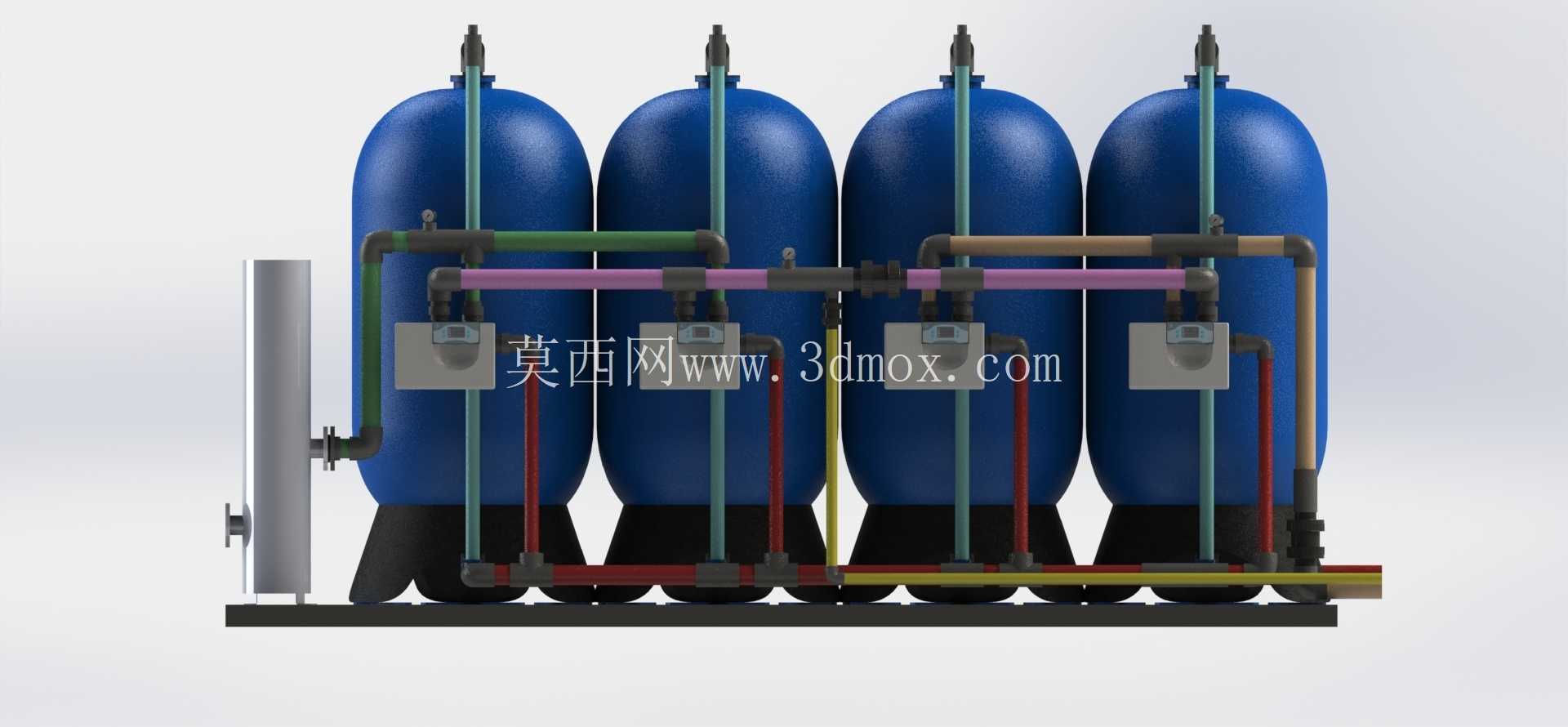

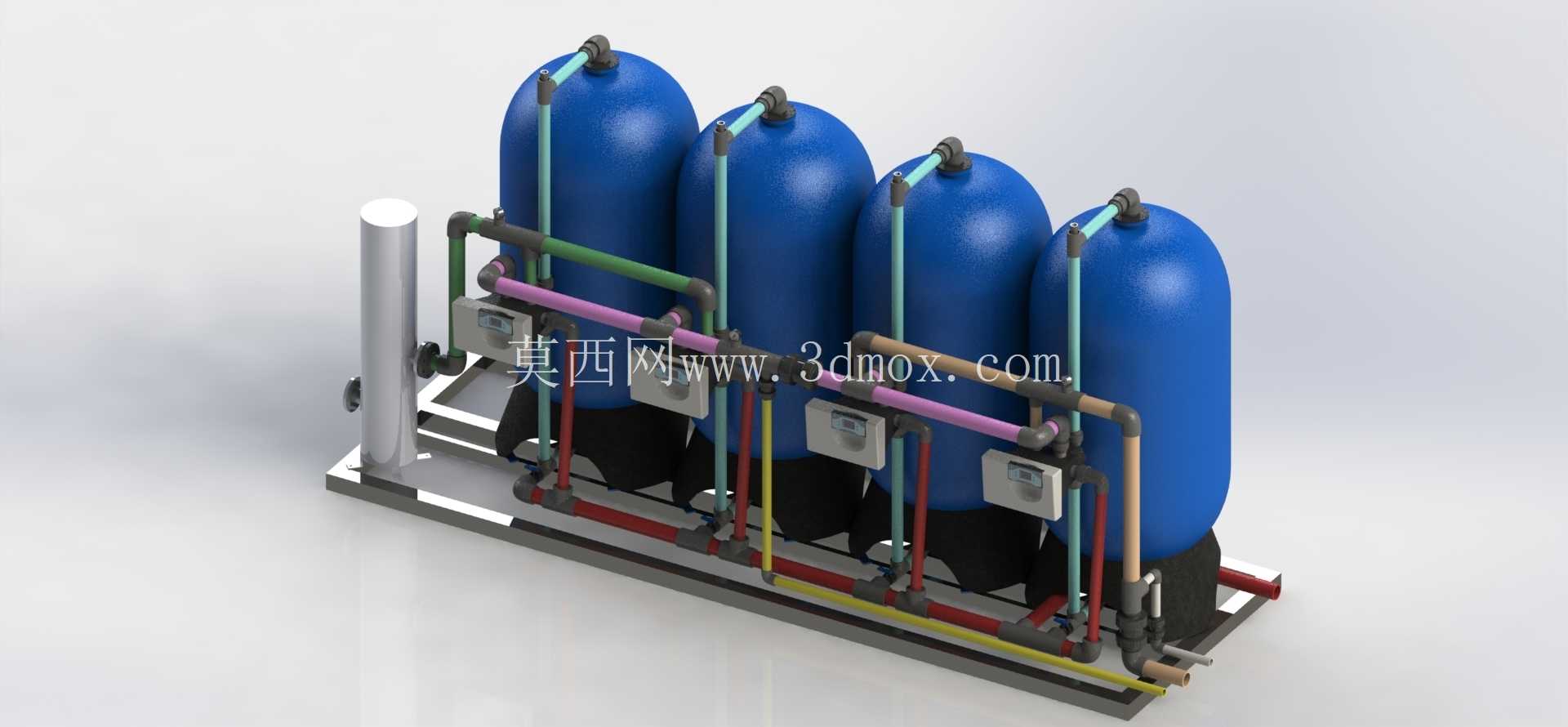

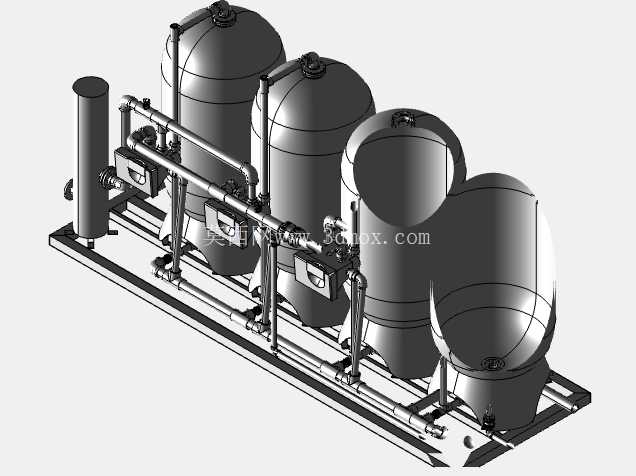

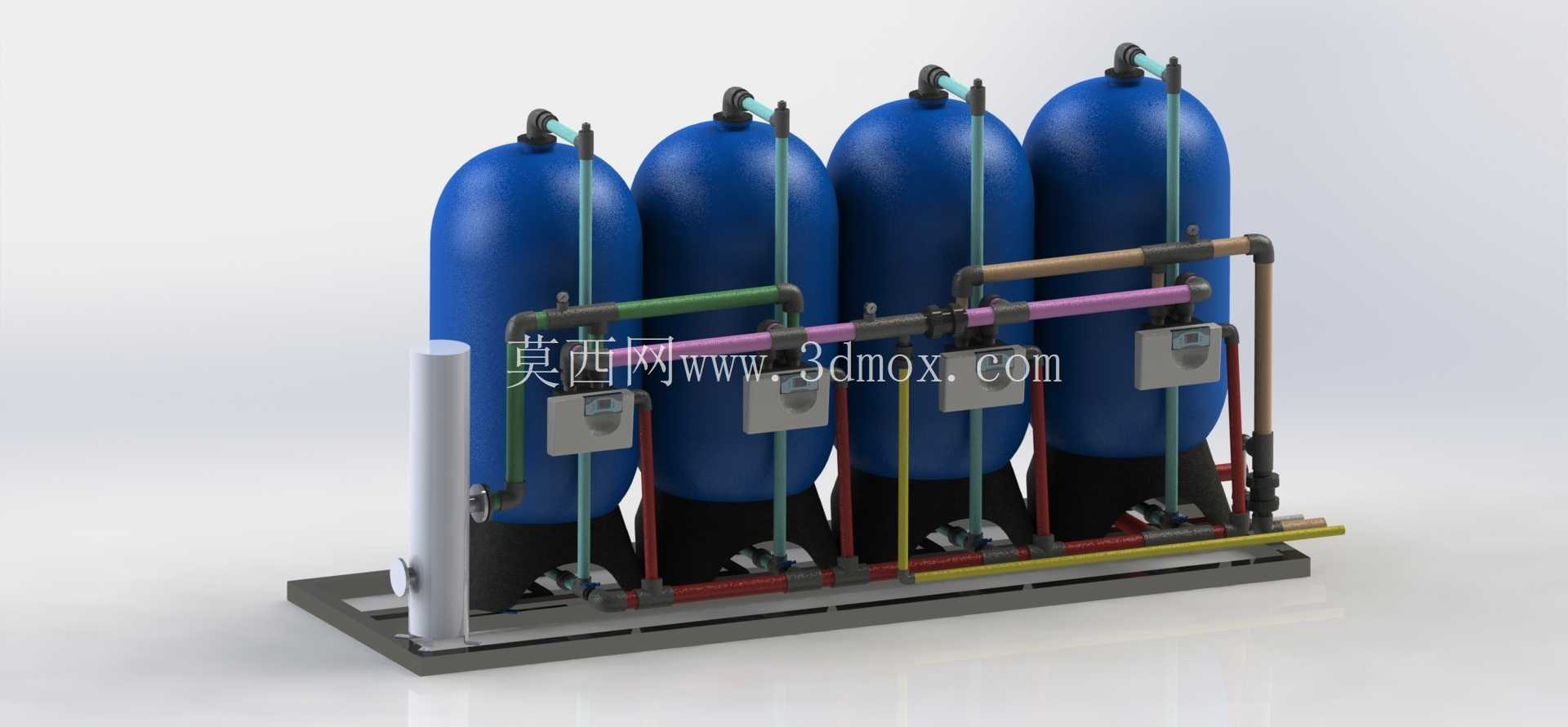

　　四个立式承压罐体沿底座长度方向等距排布，单罐采用上下椭圆封头的圆柱形结构，罐体底部设置独立的支撑脚与底座横梁固定，避免设备运行过程中因水流冲击产生晃动偏移；罐体顶部预留排气阀接口与进水口，底部设置出水口与卸料口，方便后期更换滤料时排空内部存水与滤料。管路系统采用分层排布设计，不同功能的管路通过颜色做区分：绿色管路对应过滤后的清水通路，紫色管路为反冲洗进水通路，黄色管路为反冲洗排水通路，棕色管路为原水进水通路，红色管路为正洗排水通路，不同颜色的管路沿罐体侧面的支架分层固定，既避免管路交叉干涉，也方便后期运维人员快速识别管路功能，降低检修误操作概率。

　　每个罐体进水侧都配置了独立的控制阀组，可单独控制单罐的运行、反洗、正洗状态，支持单罐离线维护不影响其余罐体正常过滤，适配连续供水不能中断的使用场景；罐体侧面预留的仪表安装位可加装压力表、流量传感器，实时监测单罐的进出水压差，当压差达到设定阈值时即可触发反冲洗程序，通过反向水流冲脱滤料层截留的杂质，恢复滤料的过滤能力。设计过程中充分考虑了安装边界的适配性，整套装置的底座宽度控制在常规厂房门宽范围内，可直接通过标准宽度的车间门、设备通道，无需额外拆解转运；罐体顶部的管路最高点距离底座的高度预留了足够的阀门操作空间，运维人员站在地面即可完成顶部阀门的操作，无需额外搭建登高平台；底座上预留的地脚螺栓孔可直接与地面预埋螺栓固定，适配不同承重等级的安装地面。

　　滤料填充层面，靠前的两个罐体填充石英砂滤料，通过不同粒径级配的石英砂层逐层截留原水中的泥沙、悬浮物、胶体等大颗粒杂质，靠后的两个罐体填充柱状活性炭滤料，利用活性炭的多孔结构吸附水中的余氯、有机物、异色异味物质，两级过滤串联的配置可将原水的污染负荷逐步降低，满足后续处理单元的进水水质要求。管路连接采用法兰与活接结合的方式，常拆卸的检修段采用活接连接方便拆解，主通路采用法兰连接保证承压密封性能，整套装置的设计承压满足常规市政供水压力下的运行要求，同时预留了反冲洗所需的压力余量，避免反冲洗时因流量过大出现管路渗漏问题。
