时产7000升反渗透水处理设备结构

这套反渗透水处理装置的额定产水能力为每小时7000升，主要面向中小型工业生产场景的纯水制备需求，常见于食品饮料加工配料用水、电子元器件前段清洗用水、锅炉补给水预处理、商用集中供水深度净化等场景，可将原水中的溶解性盐类、胶体、微生物、有机物等杂质通过反渗透膜的筛分作用脱除，产出符合对应行业水质要求的净化水。

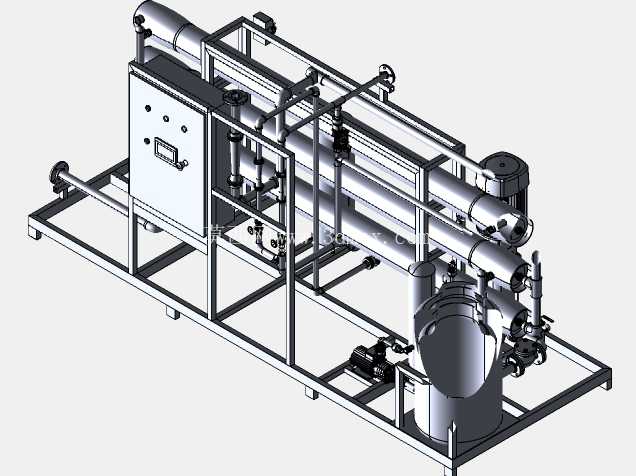

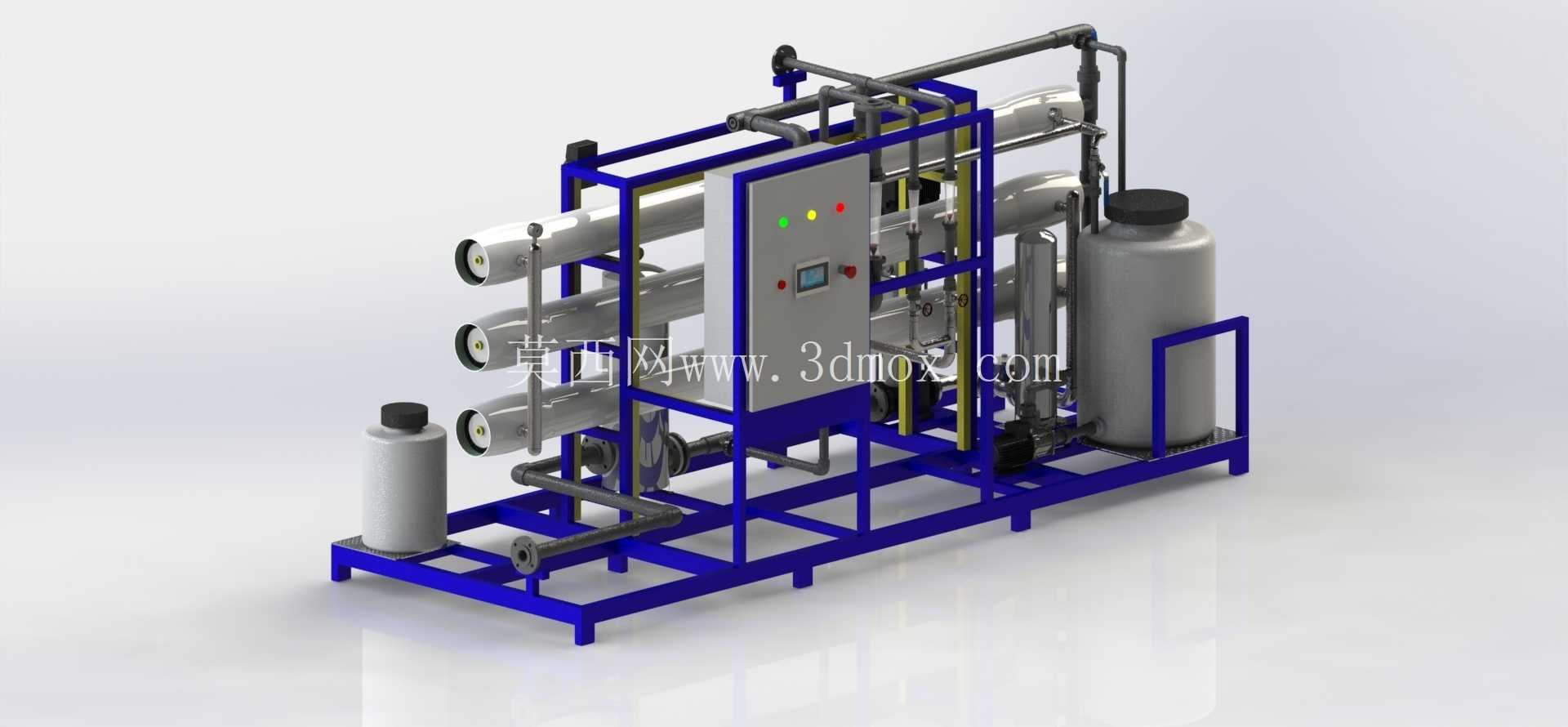

从整体结构布局来看，设备采用撬装式集成设计，所有功能部件全部集成在蓝色方管焊接成型的机架上，机架底部预留了叉车孔位与地脚安装板，既可以整体吊装转运，也可以通过膨胀螺栓固定在硬化地面上，安装时仅需要对接原水进水口、产水出水口、浓水排放口以及供电线路即可完成部署，不需要现场额外搭建复杂的管廊支架，大幅缩短现场施工周期。机架的主框架采用40*40*3mm的碳钢方管焊接成型，表面做了蓝色静电喷塑处理，耐潮湿环境下的锈蚀，框架的横向与纵向支撑都做了斜拉加强，避免设备运行过程中因为高压泵的振动出现焊缝开裂或者管路偏移的问题。

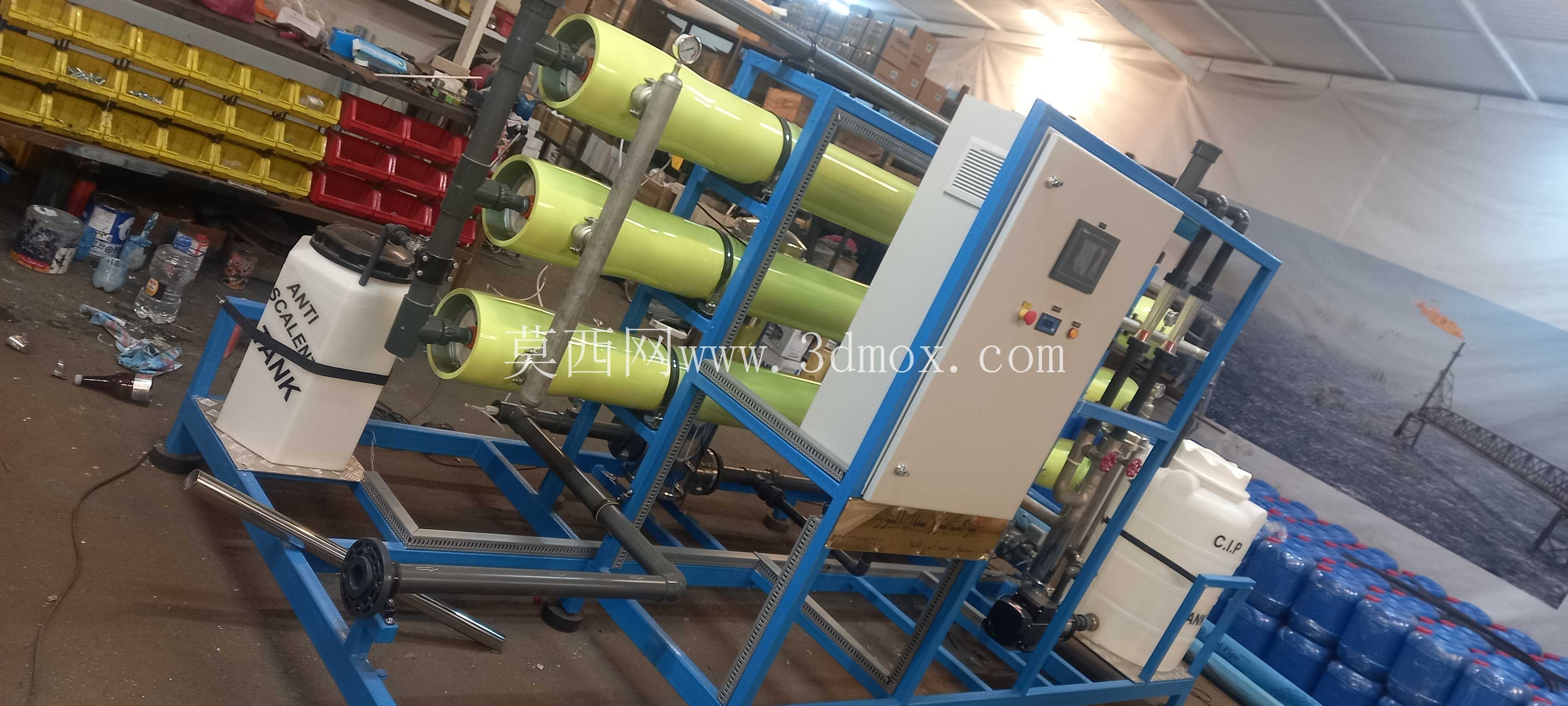

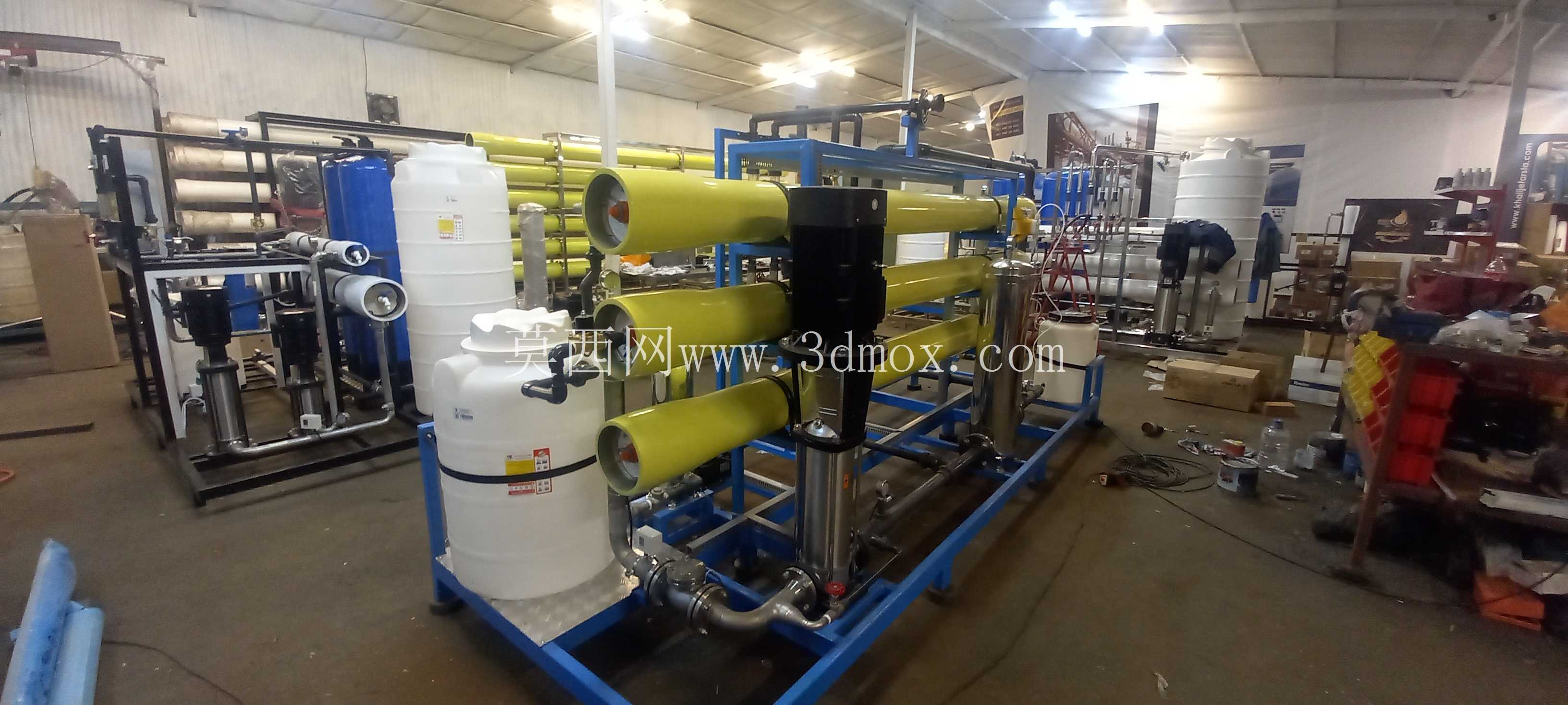

设备的核心过滤单元采用三根横向布置的反渗透膜壳，膜壳通过不锈钢抱箍固定在机架的中层支架上，每根膜壳内部可以装填标准8寸反渗透膜元件，膜壳两端的端盖采用快开式结构，更换膜元件时不需要拆卸周边管路，仅需要松开端盖卡箍即可抽出内部膜元件，维护操作空间预留充足，站在设备正面即可完成全部换膜操作。膜组件的管路连接采用高压UPVC管路与不锈钢管路结合的方式，高压段也就是高压泵出口到膜壳进水端的部分采用304不锈钢管路，承受高压运行时的管路压力，低压段也就是进水预处理、产水输送部分采用UPVC管路，降低整体制造成本同时避免管路锈蚀带来的二次污染。

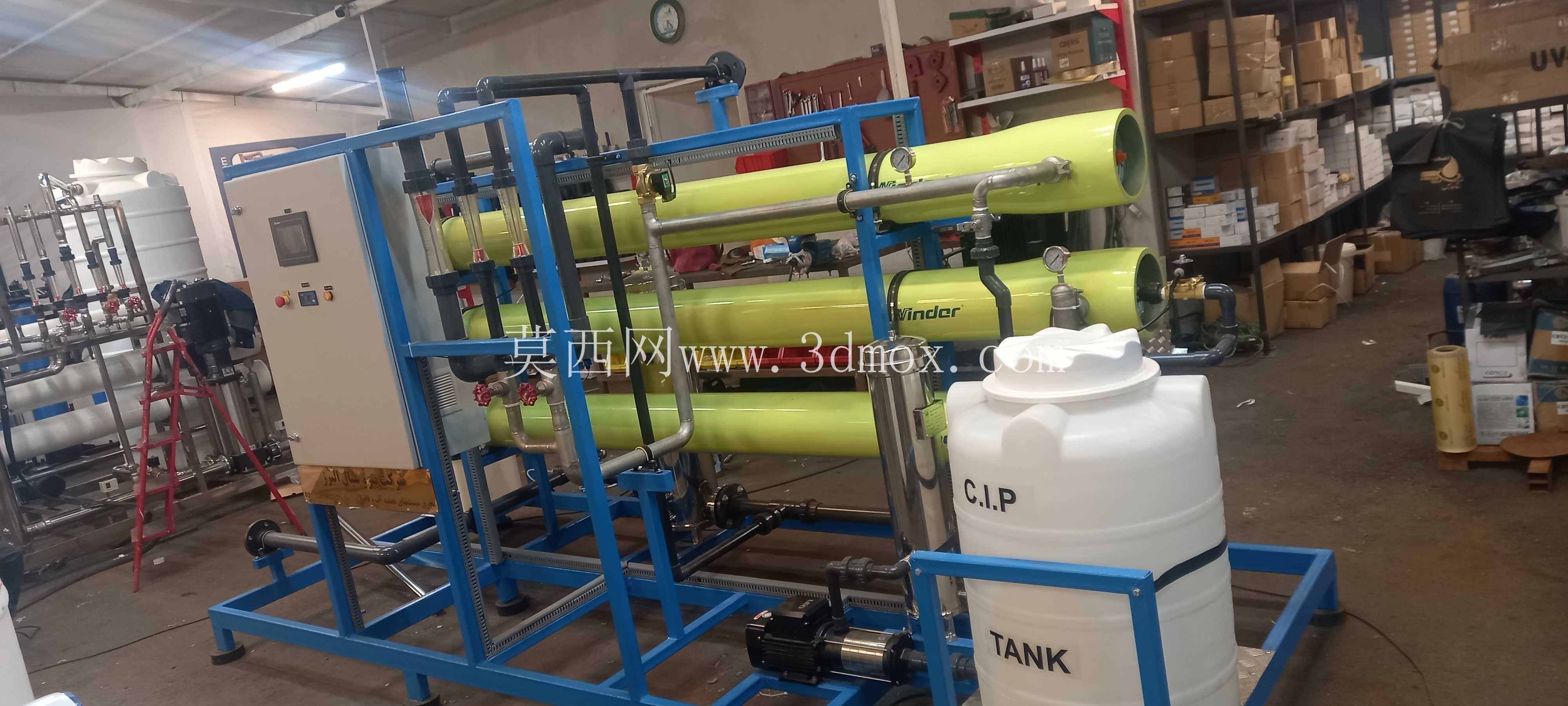

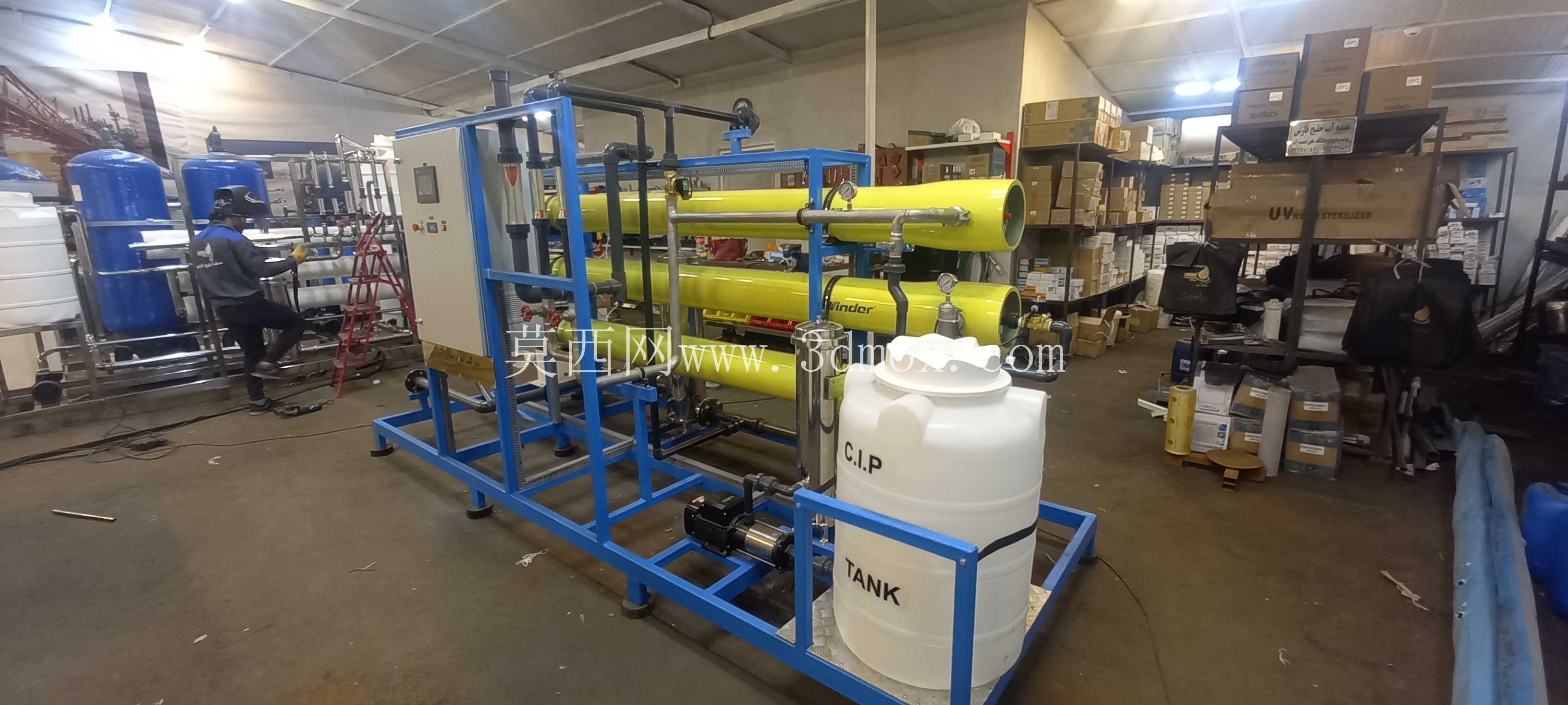

设备左侧布置了预处理加药单元与保安过滤器？不对，看结构右侧是两个圆柱形罐体，其中大容积的PE药箱用于投加阻垢剂，避免原水中的钙镁离子在反渗透膜表面结垢堵塞膜孔，药箱顶部配套了计量泵的安装位，计量泵通过支架固定在药箱旁的机架立柱上，可根据原水硬度调整加药量。小容积的罐体是清洗药箱？不对，不对，看管路走向，高压泵布置在机架中部电控柜的下方，采用立式多级离心泵，为反渗透膜提供足够的工作压力，泵体进出口都安装了软连接与压力表接口，可实时监测进水压力与膜前压力，泵的底座安装了橡胶减震垫，降低运行时的振动传递到机架上。

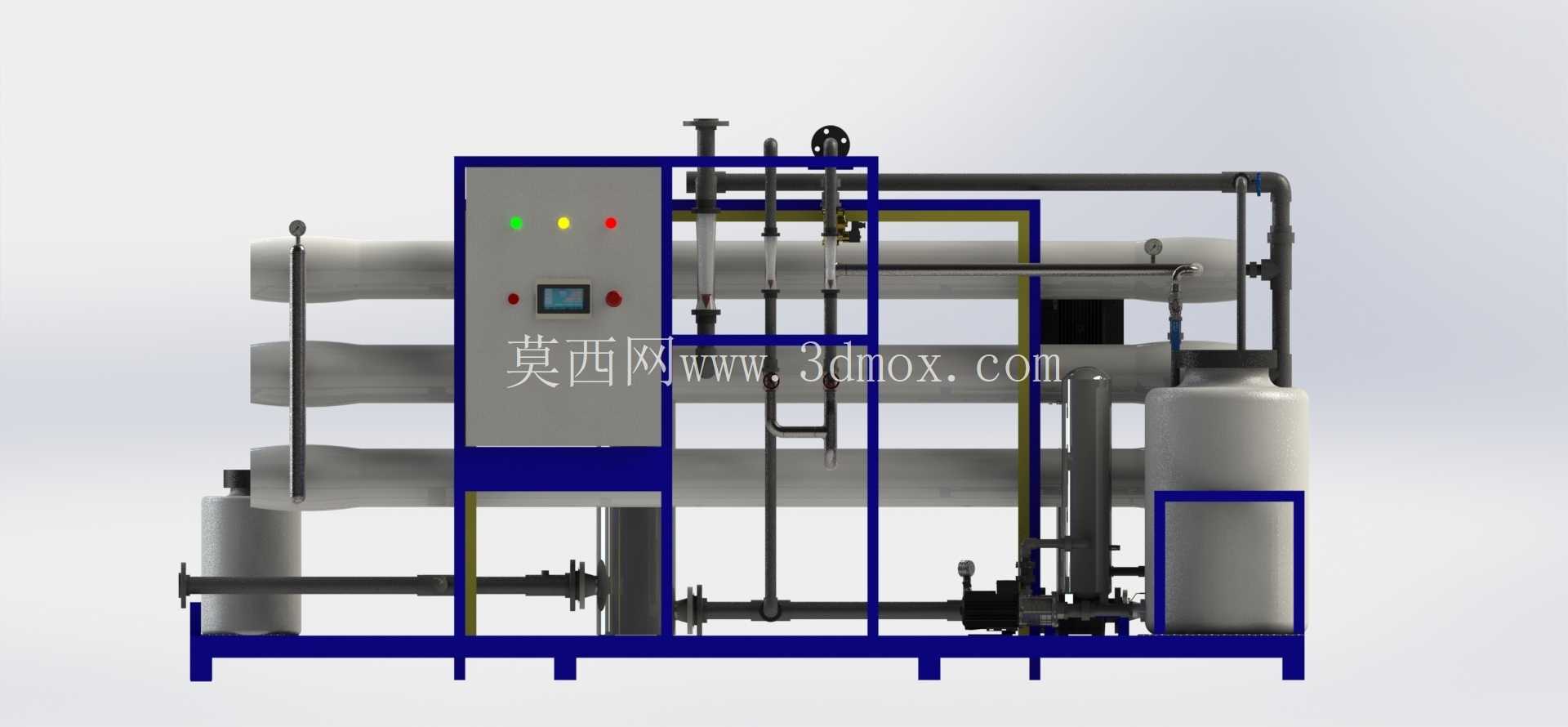

电控柜布置在机架正面中部位置，柜体采用304不锈钢材质，正面安装了电源指示灯、运行指示灯、故障指示灯、触摸屏与操作按钮，柜内集成了PLC控制单元、接触器、热继电器等电气元件，可实现设备的自动运行、高压保护、缺水保护、满水停机等功能，电控柜的防护等级达到IP54，可适应车间内多水潮湿的安装环境，柜门与柜体之间加装了密封胶条，避免水汽进入柜内造成电气元件短路。

管路设计上，在膜组件的浓水出口安装了调节阀与流量计，可通过调整浓水阀门的开度调整系统的回收率，将产水与浓水的比例控制在合理范围内，避免回收率过高导致膜元件过快结垢；产水管路同样安装了在线流量计与电导率仪接口，可实时监测产水流量与产水水质，当产水水质不达标时，自动打开排放阀将不合格产水排放，避免不合格水进入产水箱。设备的所有管路都做了管卡固定，每间隔0.8米就设置一个管卡将管路固定在机架的横撑上，避免设备运行时管路出现晃动磨损，管路的弯头处都采用大弧度弯头，降低管路的沿程阻力，减少高压泵的扬程损耗。

安装边界方面，整套设备的长度约为3.2米，宽度约为1.2米，高度约为1.8米，安装时需要在设备周边预留至少0.8米的操作维护空间，尤其是设备正面与膜壳端盖对应的位置，不能布置其他固定设施，方便后期更换膜元件与检修阀门。设备的总重量在运行注满水的状态下约为1.2吨，所以安装地面的承重需要满足每平方米1吨以上的载荷要求，避免地面沉降导致设备倾斜。设备的进水压力要求在0.2-0.4MPa之间，进水温度控制在5-45℃，如果原水温度过低会导致产水量下降，需要额外加装换热装置提升进水温度。

在设计细节上，机架的所有棱角都做了倒角打磨处理，避免安装维护时划伤操作人员；所有阀门的手柄都朝向操作面一侧，站在设备正面就可以操作所有阀门，不需要绕到设备侧面或者背面；设备的接地螺栓布置在机架左下角的位置，安装时需要可靠接地，避免电气故障时发生触电危险。整套设备的结构布局紧凑，没有冗余的结构件，各个功能单元的排布符合水处理工艺的流向顺序，原水从进水口进入后先经过加药、保安过滤，再经过高压泵加压进入反渗透膜组件，产水汇集后从产水口输出，浓水一部分回流一部分排放，整个流程的管路走向顺畅，没有过多的弯折，既降低了加工装配的难度，也减少了后期运行的故障点。
