0至100PSI底部入口径向安装压力表

　　在气动管路搭建、小型液压试验台、家用净水设备压力监测、空压机配套供气支路这类常见的工业与民用流体系统里，小量程径向压力表是出镜率极高的检测元件，这款量程覆盖0到100PSI的底部入口压力表，就是针对低压流体场景做的结构适配。日常做设备气路调试的时候，经常会碰到安装空间局促的情况，比如阀岛侧边的预留安装位、净水设备滤瓶上方的狭小间隙，这类位置没法装轴向带边的嵌装表，也没有足够空间给侧接式压力表留出走管位置，底部入口的径向结构刚好能顺着管路走向直接拧装，不需要额外加装弯头转接，能减少管路接头数量，也就降低了泄漏点的出现概率。

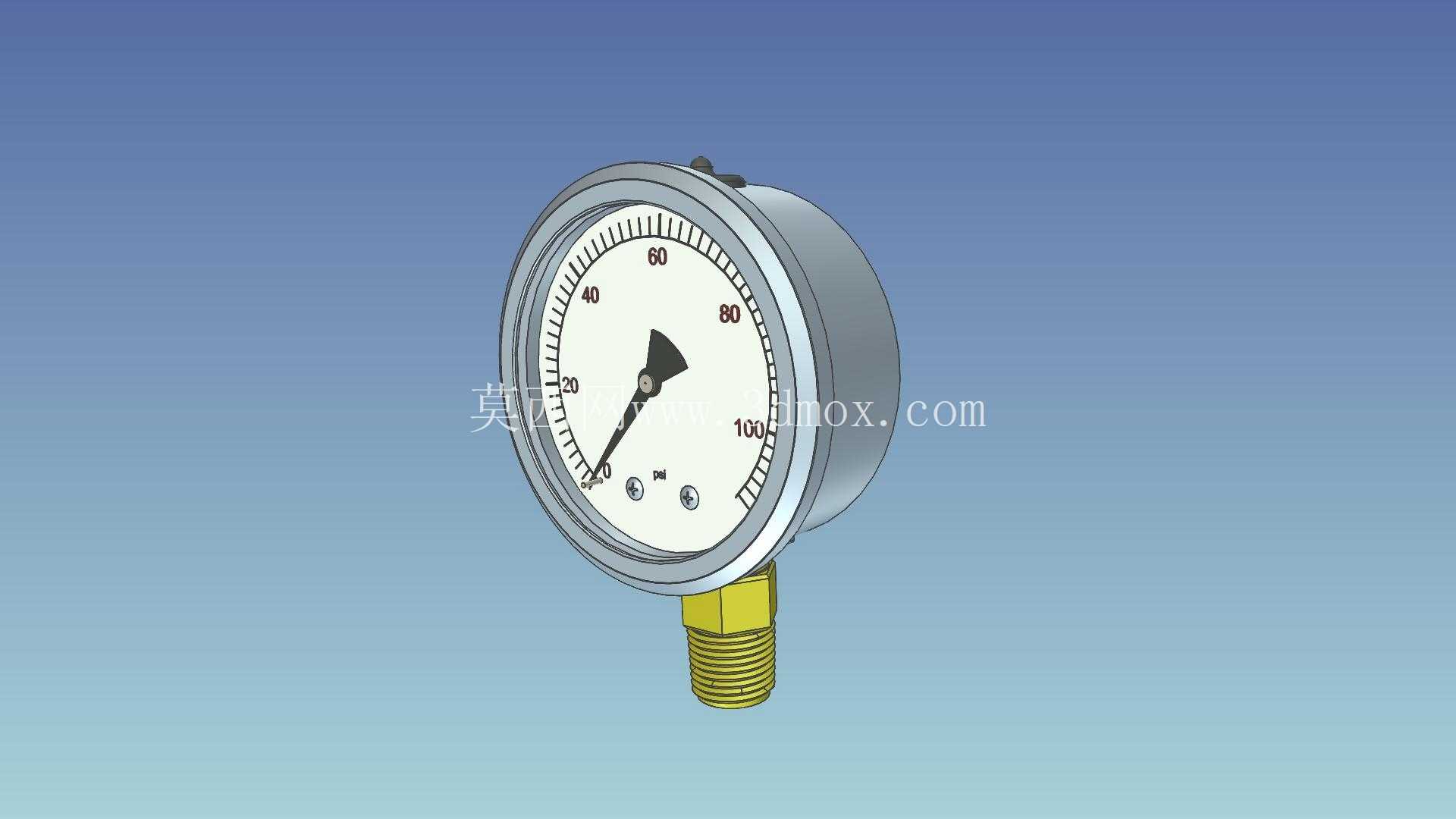

　　从结构设计来看，这款表采用了常见的波登管作为压力敏感元件，当被测介质从底部的外螺纹接头进入表内，波登管在介质压力作用下产生弹性形变，通过连杆机构带动中心齿轮轴转动，最终带动表盘上的指针偏转，直接在刻度盘上指示出实时压力值，整个传动结构没有冗余零件，抗小幅振动的表现能满足多数固定安装场景的需求，不会因为设备运行的轻微震动出现指针跳针或者卡滞的问题。表盘采用了清晰的刻度布局，0到100PSI的量程范围内每20PSI做了大刻度标识，每10PSI设置中刻度，每2PSI做细分刻度，读数的时候不需要额外换算，现场操作人员能快速识别当前压力是否在正常工作区间，避免因为读数误差导致的系统压力超限或者供压不足。表壳采用了金属拉伸成型的圆形结构，边缘做了卷边处理，既可以提升表壳的结构强度，避免安装过程中磕碰导致壳体变形卡滞内部传动件，也能在表蒙和壳体之间形成均匀的密封压边，阻挡日常环境中的灰尘、水汽进入表内，延长内部传动机构的使用寿命。底部的连接接头采用了标准外螺纹设计，和常规的低压管路内螺纹接头可以直接适配，安装的时候只需要在螺纹处缠绕合适的密封带，用扳手卡住接头的六角部位拧紧即可，不需要额外做定制转接件，能大幅降低现场安装的配件成本和施工时间。

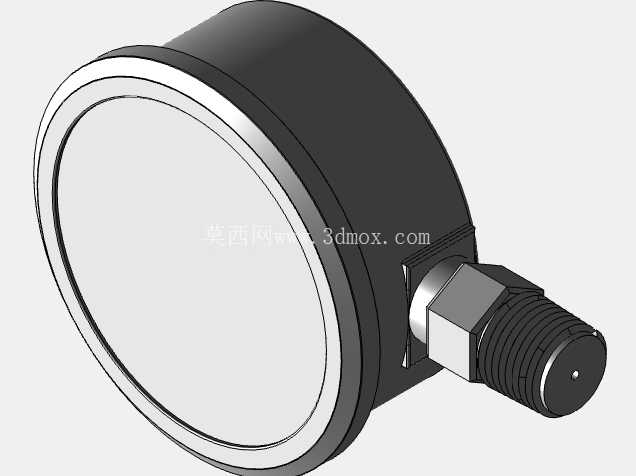

　　做三维建模的时候，需要重点关注几个安装边界尺寸：首先是表壳的外径尺寸，要匹配现场安装位的预留开孔或者周边间隙，避免安装后表壳和周边的阀件、管路产生干涉；其次是底部接头的伸出长度，要保证螺纹拧入管路接头后，表壳背面和管路安装面之间留有足够的间隙，不会因为贴得太紧导致表壳受力变形；还有表盘中心到接头端面的距离，这个尺寸决定了压力表安装后指针的可视角度，要保证操作人员站在常规操作位置就能清晰看到表盘读数，不会被周边的管路或者设备结构遮挡。在实际选型应用的时候，这款表适合用在工作压力在20到80PSI区间的流体系统里，这个区间刚好处于表盘量程的中后段，测量精度相对更高，也能避免系统压力波动的时候指针频繁打到量程上限，损坏波登管的弹性性能。

　　比如小型家用增压泵的出口压力监测，常规工作压力就在40到60PSI之间，装这款表刚好能直观看到泵的出口压力是否正常，判断泵体是否存在磨损或者管路堵塞的问题；还有小型气动工具的供气支路，工作压力一般在60到90PSI，通过这个表能快速确认供气压力是否达到工具的额定工作要求，避免因为气压不足导致工具输出扭矩不够。建模过程中对表蒙的弧度、表壳的壁厚、接头的螺纹细节都做了还原，在做设备整体装配干涉检查的时候，可以直接调用这个模型放到对应的安装位，验证安装空间是否足够，走管的时候也能提前确认接头的对接方向，避免实际装配的时候出现管路和表体干涉、读数视角被遮挡的问题。另外这款表的指针初始位置做了归零校准的结构还原，建模的时候保留了指针轴的微调结构位置，方便后续如果要做爆炸视图或者装配工艺演示的时候，能清晰展示内部的传动连接关系，不需要再额外对结构做简化处理。
