50mm聚乙烯油箱左旋螺纹穿板接头

该结构件面向储油容器侧壁开孔后的管路贯通连接场景，常见于车载移动储油单元、户外工程供油装置、小型燃油储备箱体以及需要在箱壁两侧完成油路转接的设备中。其核心作用是把箱体内部油路与外部输油管路可靠连接起来，同时在穿板位置形成稳定密封，避免燃油从开孔边缘渗漏。

从实际装配关系看，零件采用分体夹持式穿板布局：一侧为带内螺纹的接口端，用于对接箱体内侧或指定旋向的管路；中部设置六角受力段，装配时可用扳手卡住，防止拧紧过程中整个接头随螺母转动；外侧布置外螺纹段，配合左旋锁紧螺母从箱体另一侧压紧。左旋螺纹的选用并非随意，在特定管路布置中，它能够与相邻右旋连接件形成防松配合，降低设备振动工况下连接件自行回松的概率。

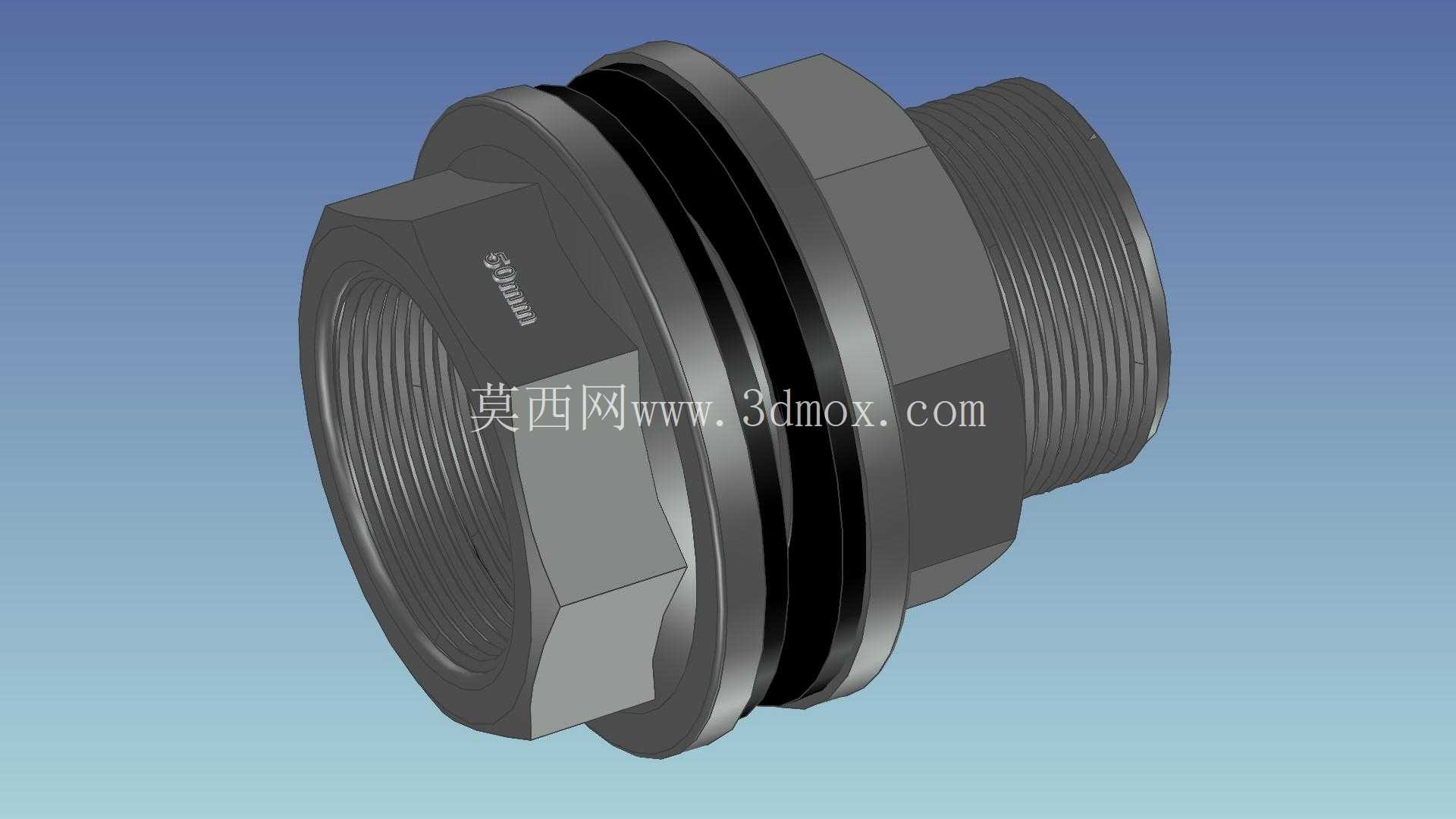

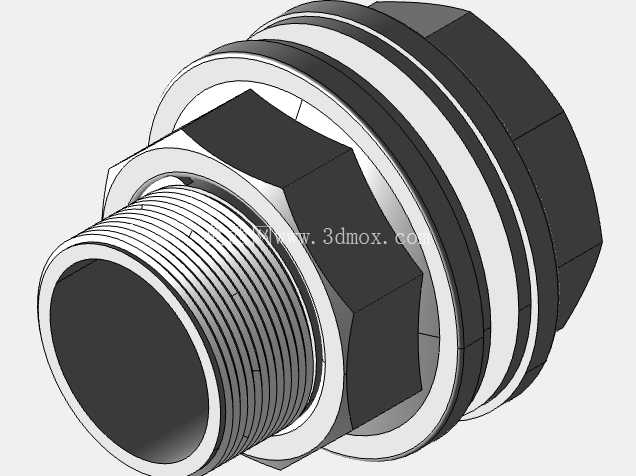

外形上，接头主体包含多段功能区域：内螺纹端口承担管路旋入与通流，六角段提供装夹扭矩面，外螺纹段穿过箱壁开孔后由螺母锁紧，中间环形槽位用于放置密封件。密封件被压在接头台阶面与箱壁之间，锁紧后形成轴向压紧密封。相比单纯依靠螺纹缠带密封的方案，这种端面密封更适合箱体薄板开孔位置，因为薄板本身螺纹承载能力有限，穿板螺母把载荷分散到较大接触面上，既减少箱壁局部变形，也能在长期振动环境下保持密封面贴合。

建模时需要重点控制几处尺寸边界。首先是穿板通孔与螺纹外径的配合间隙，孔径应保证外螺纹段顺利穿过，同时不能过大，否则密封件受压后容易被挤入间隙，造成密封失效。其次是六角段对边尺寸，它决定扳手空间，也影响接头在箱壁外侧的避让范围；若箱体附近有肋板、护罩或其他管路，六角轮廓旋转半径必须提前纳入干涉检查。第三是密封槽或密封面的宽度与平整度，台阶面需要有足够面积压住橡胶圈，倒角不宜过大，避免密封件在压缩过程中偏移。

通流部分以50mm规格为基础，内壁螺纹与中心流道应保持同轴，减少油路转折带来的局部阻力。接头端部外缘设置倒角，既方便管路旋入，也能在安装时引导密封件就位。外螺纹段长度需要覆盖箱壁厚度、密封件压缩量以及螺母啮合长度；若螺纹有效长度不足，螺母无法达到规定压紧位置，若过长，则可能在箱体内部形成多余突出，影响油液流动或与浮子、吸油管等内部零件发生干涉。

设计思路上，该零件把“贯通、锁紧、密封、防松”四个功能集中在同一组件中。聚乙烯材料具有较好的耐化学性和较轻的质量，适合燃油、储水或类似流体容器使用；但材料刚度低于金属，因此结构上通过加大六角段、法兰压面和螺母接触面积来分散应力。建模时不能只按外观拉伸，应真实表达螺纹起止区、六角过渡圆角、密封圈占位以及螺母与主体的装配关系。螺纹端部和棱角处保留适当圆角，可以降低注塑或加工过程中的应力集中，也避免装配时割伤密封件。

在设备选型中，这类接头适用于需要频繁拆装维护的箱壁接口。维修时松开外侧螺母即可整体取下接头，密封件可单独更换；箱体开孔位置不需要加工复杂内螺纹，只需保证开孔尺寸和壁面平整。对于三维布局人员，装配检查应覆盖三个状态：螺母未锁紧时的穿入路径、锁紧后扳手转动空间、以及外接管路接入后与周边构件的最小间隙。通过这些边界控制，接头才能在储油设备中实现可靠的穿板连接和长期密封。
