带双卸料口水平螺旋输送设备结构

　　在粮食加工、建材生产、化工粉体处理、饲料加工等散状物料处理的生产场景中，多点位卸料的水平输送需求十分常见，这款带两个卸料口的螺旋输送结构，正是针对这类需要在输送路径上完成两个不同工位分料给料的工况设计。不同于单卸料口的常规螺旋输送机只能在末端完成物料排出，该结构在输送槽体的长度方向上预设了两个方形卸料接口，可根据生产工位的布局，分别对接两个下游受料设备，比如在粮食仓储线中可同时对接两个料仓进料口，在建材配料线中可同时给两台混料设备供料，省去了额外增设分料器、转接溜管的环节，减少物料转接过程中的撒漏与粉尘溢出问题。

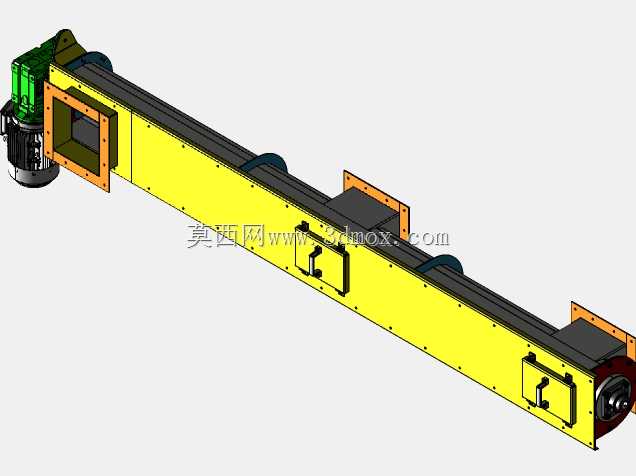

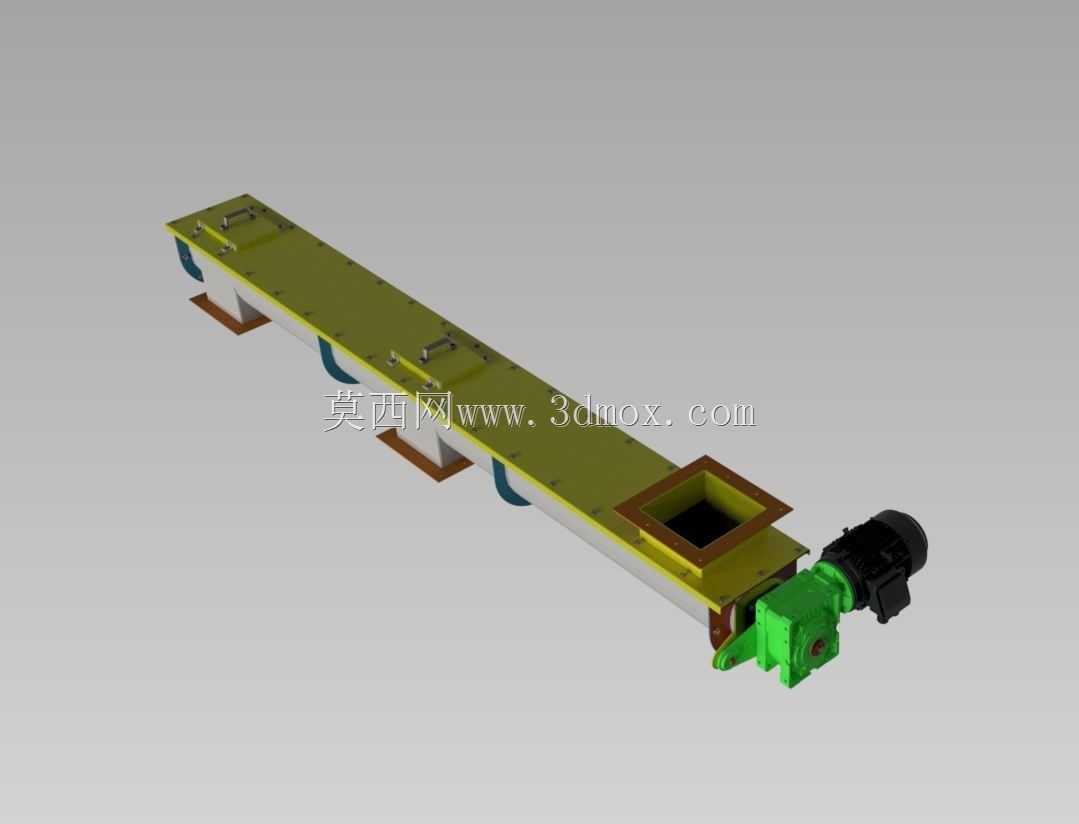

　　从结构设计逻辑来看，该设备采用U型截面的输送槽体作为主体承载结构，槽体上方设置可快拆的密封盖板，既可以避免输送过程中粉状、颗粒状物料的扬尘外溢，也方便后期检修时打开盖板清理槽内残留物料、检查螺旋叶片的磨损情况。槽体底部间隔布置了多个带安装孔的支撑脚，安装时可直接通过膨胀螺栓或者焊接方式固定在车间的设备安装平台或者钢结构支架上，支撑脚的高度经过统一校准，保证整段输送槽体保持水平状态，避免螺旋轴运转时出现偏磨、物料在槽内一侧堆积的问题。驱动端布置在设备的一端，采用减速电机直连的驱动方式，减速单元与螺旋轴通过联轴器直连，省去了链传动、带传动的张紧维护环节，传动效率更高，同时驱动端设置了密封端盖与轴承座，可承受螺旋轴运转时的径向载荷，避免物料粉尘进入轴承部位造成磨损卡滞。

　　螺旋叶片采用连续等螺距的实体面型结构，适合输送粉状、颗粒状的无粘性散料，比如水泥、粮食、塑料粒子、矿粉这类常见工业散料，叶片与槽体内壁之间预留了合理的装配间隙，既可以避免叶片运转时刮蹭槽体内壁产生异响与磨损，也能减少槽内的物料残留。两个卸料口均采用方形法兰接口设计，法兰上预设了螺栓安装孔，可直接对接下游设备的进料法兰或者加装气动闸板阀，在不需要卸料的时候可关闭对应闸板，让物料继续沿着螺旋轴向后续工位输送，实现灵活的点位卸料控制。槽体的进料口设置在靠近驱动端的上方位置，同样采用方形法兰结构，可对接上游的料仓出料口、振动给料机或者其他输送设备的出料端，进料口的尺寸经过匹配设计，可保证上游来料顺畅进入槽内，不会出现物料架桥、堵料的问题。

　　从安装边界来看，该设备整体为长条形水平布置结构，安装时需要预留的空间除了设备本身的长度、宽度尺寸外，还需要在驱动端预留出减速电机的检修空间，在两个卸料口下方预留出下游设备的对接空间，在槽体侧面预留出盖板拆装、设备维护的操作空间。设备的支撑脚间距经过力学计算，可保证槽体在满载物料的情况下不会出现明显的下挠变形，避免螺旋轴弯曲造成的运转卡滞。在实际选型应用时，可根据具体的输送距离、输送产能要求，对应调整螺旋轴的直径、螺距以及驱动电机的功率，两个卸料口的位置也可以根据实际工位的布局在建模阶段调整间距，适配不同的生产线布局需求。这类双卸料口螺旋输送机相比传统的单卸料口输送加分料器的方案，整体结构更紧凑，设备占用的车间空间更小，同时减少了物料转接的落点，降低了物料破碎率与粉尘产生量，在多点位给料的散料处理生产线中有着很高的应用价值。建模过程中对各个部件的装配关系做了完整还原，包括轴承座的安装定位、法兰的螺栓孔位置、支撑脚的安装尺寸都做了准确还原，可直接用于设备选型参考、结构设计校核以及生产线布局的三维仿真验证。
