立式带支腿波纹壁储料罐体结构设计

这类立式波纹壁储料罐体，在精细化工、食品加工、建材粉料存储场景中应用十分广泛，不同于普通光滑壁储罐，其外壁的环形波纹结构是核心设计亮点——很多刚接触罐体设计的工程师容易忽略，波纹结构并非为了造型美观，而是在不额外增加罐体壁厚的前提下，大幅提升筒体的环向刚度与外压稳定性，当罐内需要维持微负压工况、或是存储物料对罐壁产生持续侧压时，波纹结构能有效抵消筒体变形应力，避免光滑壁罐体常见的瘪罐、鼓胀变形问题。

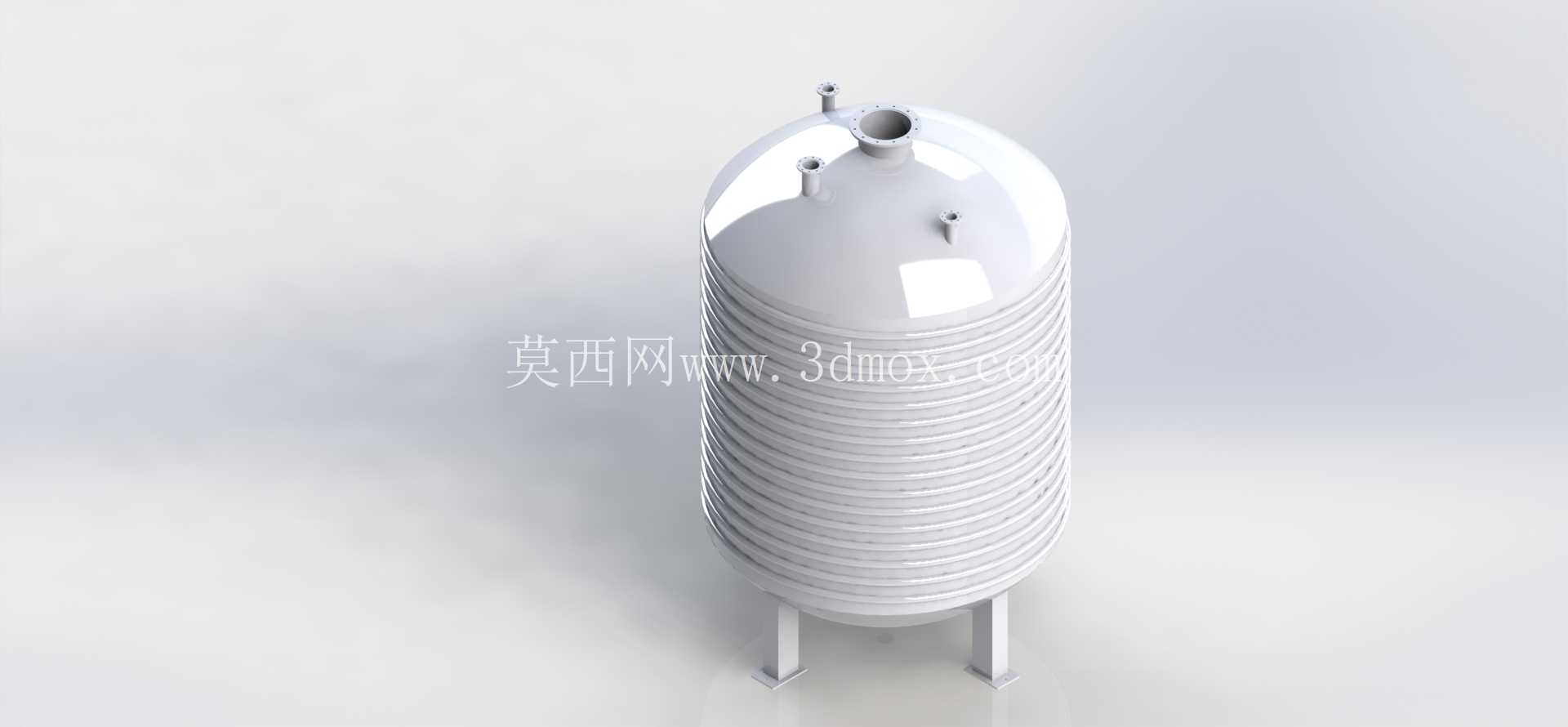

从结构设计逻辑来看，该罐体采用上椭圆封头、下锥形封底的组合形式，顶部预留的三个接口分别对应不同功能：居中的大口径接口为人孔兼物料装填口，侧边两个小口径接口分别为排气口与液位检测接口，设计时需要注意接口的补强圈尺寸匹配，尤其是人孔位置，开孔削弱了封头的局部强度，必须按照等面积补强法计算补强圈厚度，避免封头承压时出现应力集中。底部锥形封底的倾斜角度设置为15度，这个角度是经过多场景物料流动性验证的，对于流动性一般的粉状物料、中等粘度的胶状物料，15度锥角既能保证物料靠自重顺利从底部出料口排出，又不会因为锥角过大导致罐体整体高度过高，增加支腿的承重负载与安装空间要求。

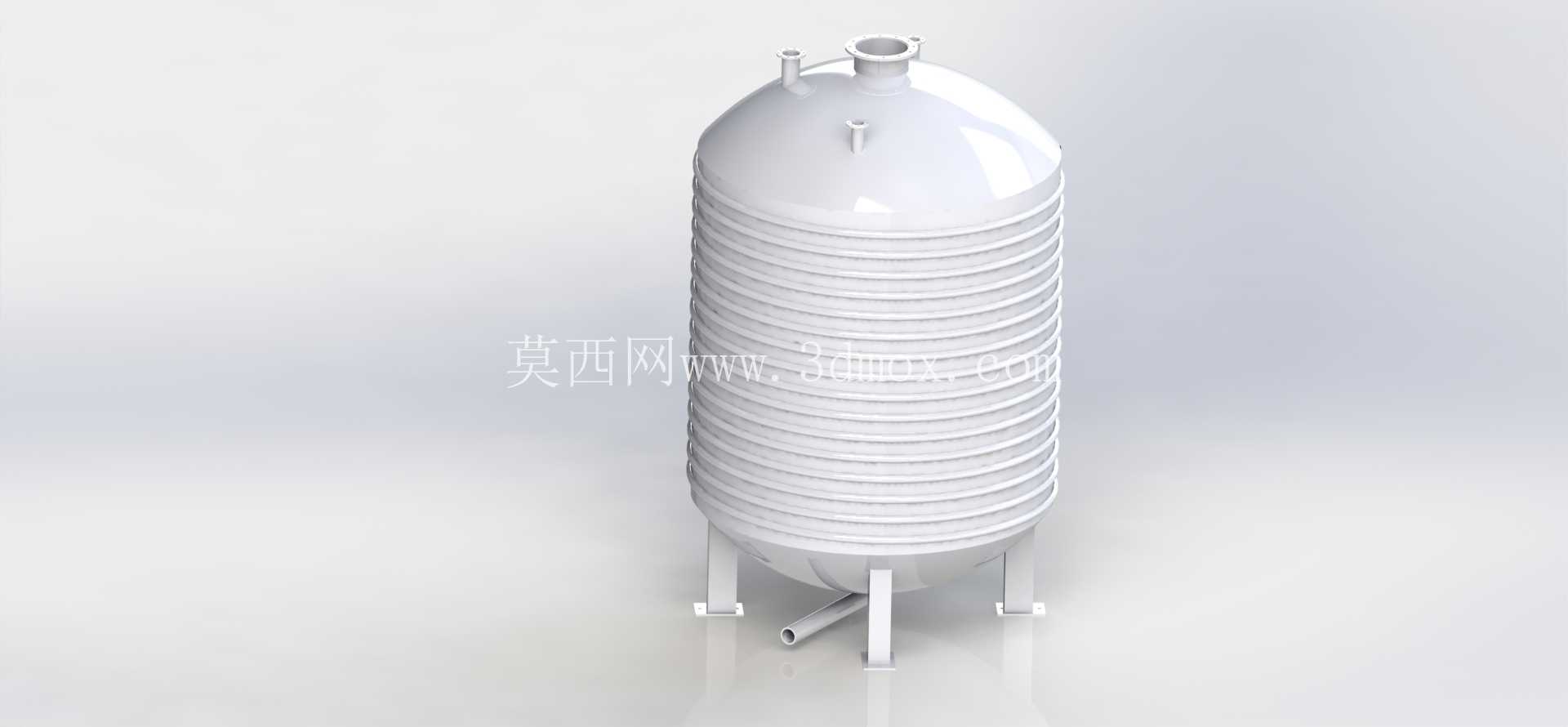

支撑结构采用三根均布的圆柱支腿，支腿与罐体下锥段的连接位置特意避开了锥段与筒体的焊缝热影响区，每根支腿底部都预留了地脚螺栓安装孔，安装时需要保证三个支腿的支撑面平面度误差不超过2mm，否则会导致罐体倾斜，长期运行时出料口偏移、支腿受力不均出现弯折。支腿与罐体的连接采用焊接式连接板，连接板与罐壁接触的位置做了圆弧过渡，避免直角焊接带来的应力集中，在有抗震要求的安装场景中，还可以在支腿之间加装横向连接杆，进一步提升整体结构的抗侧倾能力。

外形尺寸方面，这类罐体的有效容积通常根据存储物料的堆积密度计算，筒体直径与直段高度的比例控制在1:2.2左右，这个比例下罐体的重心高度适中，配合三根支腿的支撑跨距，静态稳定系数能达到1.8以上，满足工业设备安装的稳定性要求。安装边界需要注意，罐体顶部需要预留至少1.2倍人孔直径的操作空间，方便检修人员进出罐体维护，底部出料口距离地面的高度需要匹配后续输送设备的进料口高度，通常预留300-500mm的管路安装空间，侧面需要预留液位计、温度传感器等检测元件的安装位置，避免与车间内的其他管线、梁柱产生干涉。

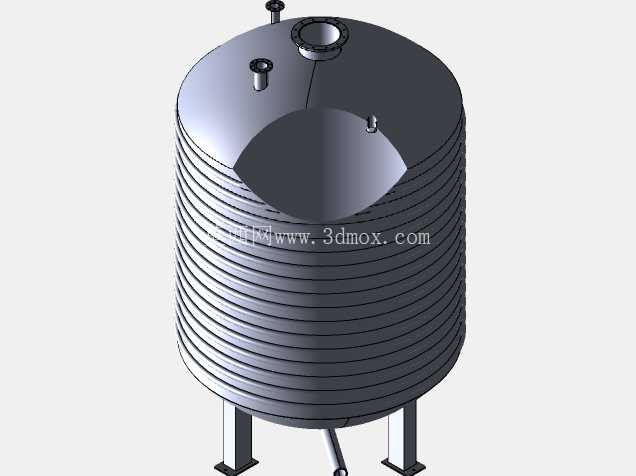

在实际建模过程中，外壁的环形波纹是建模的难点，很多新手会采用逐圈扫描的方式建模，不仅效率低，而且波纹的间距、深度容易出现误差，正确的建模思路是先绘制单圈波纹的截面轮廓，通过阵列特征沿筒体轴向阵列，再与筒体做布尔合并，同时要注意波纹与上下封头、底部锥段的过渡位置做相切处理，避免出现尖锐棱边，减少加工时的应力集中点。另外，罐体的壁厚设计需要根据存储物料的密度、工作压力计算，波纹段的壁厚可以比光滑段适当减薄10%-15%，依靠波纹的结构刚度补偿强度，这样能有效降低罐体的整体重量，减少材料成本。

从实际使用场景来看，这类罐体既可以存储常温下的固体粉料、胶状物料，也可以通过在外壁波纹的凹槽内加装伴热带，实现罐内物料的保温加热，波纹结构的凹槽刚好可以固定伴热带与保温层，不需要额外焊接固定支架，这也是该结构相比光滑壁罐体的另一大实用优势。在物料进出的管路设计上，顶部进料管需要延伸至罐内距离底部200mm的位置，避免进料时物料落差过大产生扬尘、或是冲击罐底造成局部磨损，底部出料口需要加装刀闸阀，控制物料的出料流量，对于易结拱的粉料物料，还可以在锥段外壁加装振动器，利用振动破坏物料的结拱结构，保证出料顺畅。
