卧式承压储水罐体带支脚结构设计

做工业流体存储系统设计快十年，卧式储水罐是给排水、暖通、化工辅助系统里最常见的静设备之一，这次做的这款卧式圆柱储水罐体，首先要匹配的是中小型厂区生产供水、建筑二次供水、小型循环水系统的缓冲存储需求，区别于立式储罐，卧式结构的重心更低，对安装场地的地面承重要求更友好，尤其适合层高受限、吊装条件不足的室内安装场景，比如地下设备间、厂房边角区域，不需要预留太高的吊装作业空间。

从结构设计逻辑来看，罐体主体采用等径圆柱筒身搭配两端标准椭圆封头，这个选型不是随便定的：椭圆封头的应力分布比平封头均匀很多，承压状态下筒身与封头连接位置的边缘应力能控制在材料许用应力范围内，不需要额外做太厚的补强圈，能在满足承压要求的前提下控制整体自重，常规常压或者低压供水工况下，筒身壁厚不需要做冗余加厚，加工时卷板、焊接的工序也更成熟，批量生产的良率更高。筒身的长度和直径比例控制在3:1左右，这个比例是经过多项目验证的，既不会因为长径比太大导致筒身挠度超标，运行时出现支座位置应力集中，也不会因为长径比太小导致罐体占地宽度过大，浪费安装场地的横向空间。

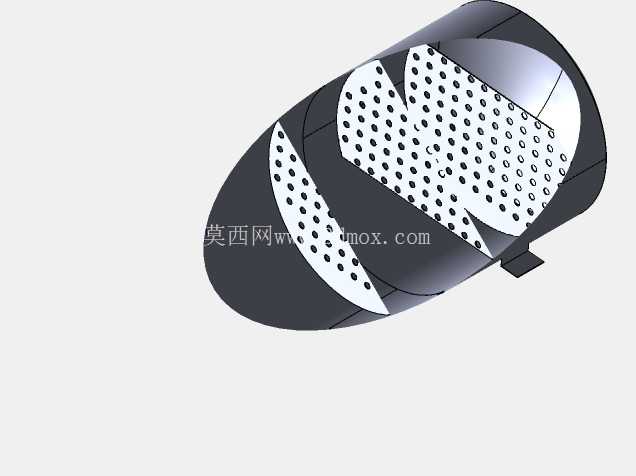

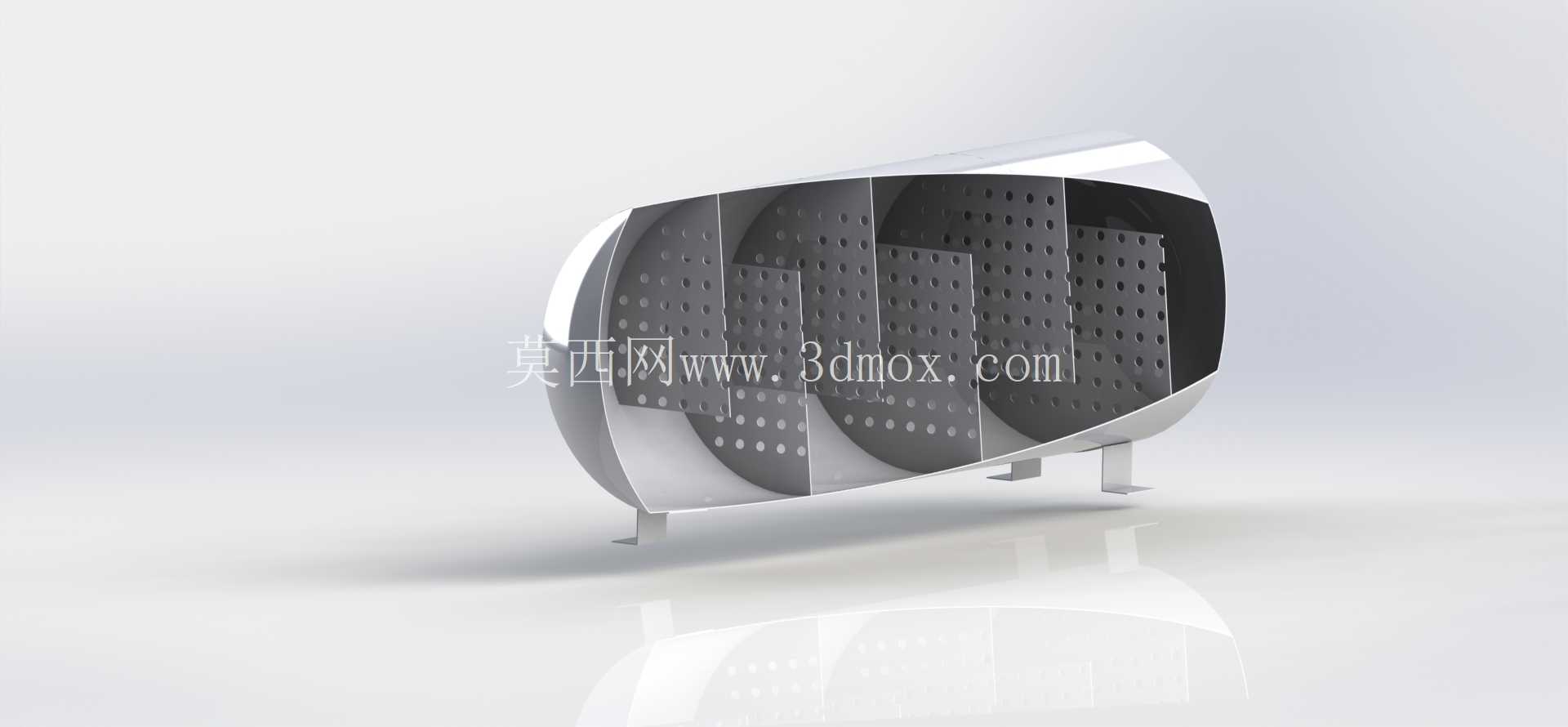

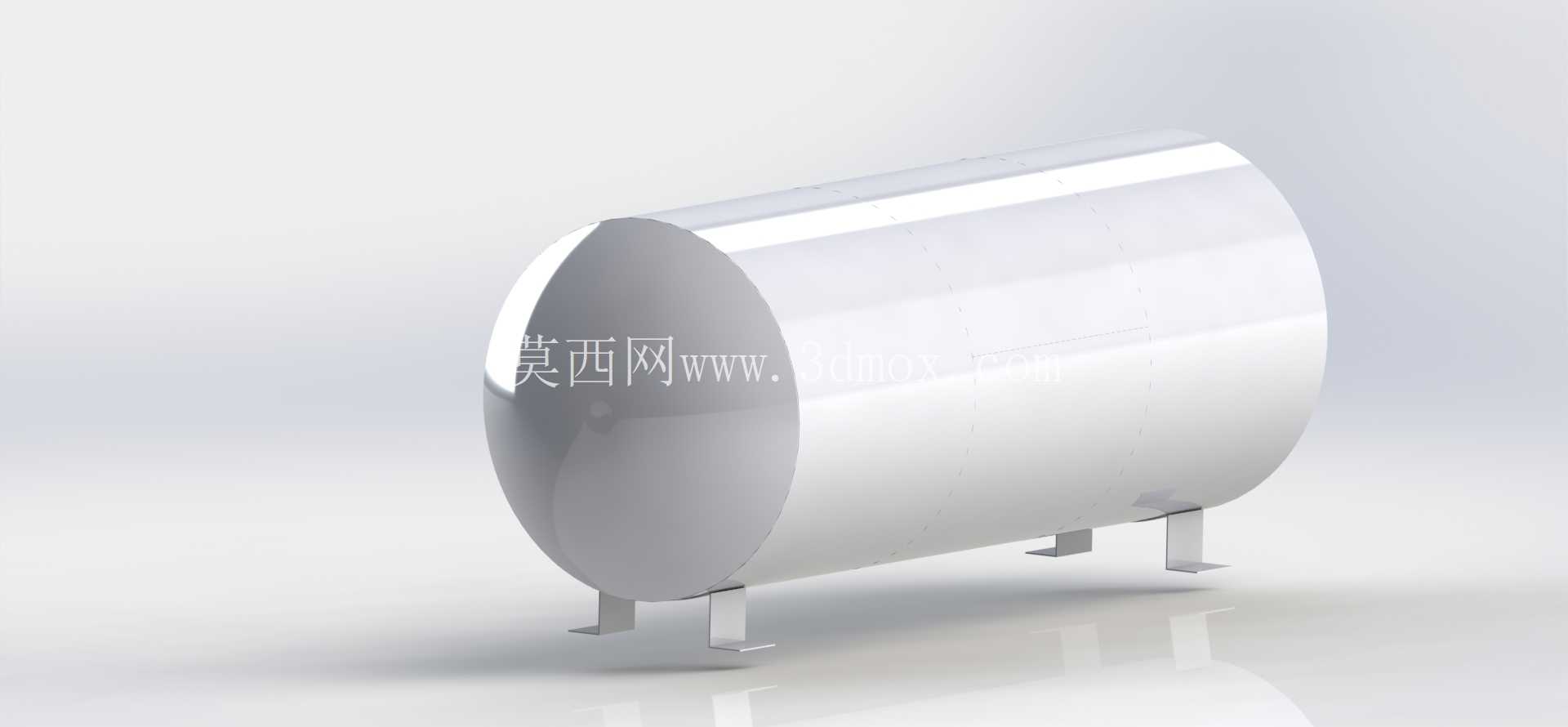

支脚的设计是这个模型里需要重点考量的部分，采用的是三个？不对，看结构是两个鞍式？不，图里是四个板式支脚？不对，仔细看是两对对称布置的板式支撑脚，每个支脚都做了折弯加强结构，底部带安装底板，底板上预留螺栓安装孔，方便和地面预埋钢板或者混凝土地脚螺栓固定。这里要注意，卧式罐体的支撑不能做成完全刚性固定，其中一端的支脚要设计成可滑动结构？不对，这个小容积的罐体，因为热胀冷缩的变形量不大，所以支脚和筒身的焊接位置要做包角焊接，焊脚高度根据筒身壁厚匹配，避免长期承重后焊缝开裂。支脚的高度设置要考虑罐体底部和地面之间预留足够的操作空间，方便后期安装排污阀、液位计接口，也能避免地面积水直接浸泡罐体底部，减少腐蚀风险，常规这个高度留150-200mm就足够，既满足操作空间，也不会因为支脚太高导致整体重心上移，影响稳定性。

从安装边界来说，做三维建模的时候就要提前预留好各个接口的位置：筒身一端的封头位置预留进水口、溢流口，筒身下部靠近其中一个支脚的位置预留排污口，筒身上部预留排气口、液位传感器安装口，这些接口的法兰尺寸要和常规给排水管道的标准法兰匹配，不能做非标准的接口尺寸，不然现场安装的时候还要额外做变径接头，增加泄漏点。另外罐体的外表面如果是用于室外安装的话，还要预留保温层的安装空间，建模的时候筒身外径是基材的尺寸，后期做保温的话要把保温层厚度算进去，避免支脚之间的净空不够，保温层安装后和支脚干涉。

实际应用里，这种储水罐不是只用来存常温清水，很多循环冷却水系统、消防稳压供水系统、小型工艺用水存储都会用到，所以设计的时候筒身内部要不要做防腐涂层，要根据存储介质调整，但三维模型的主体结构不需要因为涂层改变尺寸，只需要在技术要求里标注就行。另外要考虑运输边界，罐体的整体外径不能超过常规公路运输的限宽，整体长度也要满足普通货运车辆的装载要求，不然工厂做好之后运不到现场，前期的设计就白做了。很多新手做这类罐体建模的时候，容易忽略封头和筒身的对接焊缝余量，还有支脚位置的加强圈，其实小容积的罐体如果壁厚足够，筒身内部不需要额外加加强圈，只有当长径比超过5、或者承压超过0.6MPa的时候，才需要在支撑位置对应的筒身内部加焊加强圈，避免筒身被支脚的反力压变形。

还有一个容易被忽略的点，就是罐体的液位测量空间，筒身侧面要预留足够的直段长度来安装磁翻板液位计或者玻璃管液位计，不能把接口开在封头和筒身的过渡段，那个位置是曲面，液位计的法兰没法垂直安装，会导致液位测量不准。另外人孔的设置，如果罐体容积超过1立方，要在筒身上部开设人孔，方便后期进入罐体内部清洗、检修，人孔的位置要避开支脚正上方，不然检修人员进出的时候会被支脚挡住。这款模型的结构做了简化，把接口位置做了预留，建模的时候所有的倒角、焊缝都做了简化处理，方便结构工程师在此基础上根据实际项目的参数调整壁厚、支脚尺寸、接口规格，不需要从零开始画筒身和封头，能节省不少建模时间。

做这类存储设备的三维模型，最忌讳的就是只画外形不考虑实际安装的干涉问题，比如支脚的安装孔间距，要和常用的地脚螺栓间距匹配，底板的尺寸要足够大，能把罐体的重量均匀传递到地面，不会因为地面局部压强太大导致基础沉降不均。还有罐体的吊装位置，要在筒身上部预留吊耳的安装位置，吊耳的位置要和重心对应，吊装的时候罐体不会倾斜，这个在建模的时候就要把重心位置算好，吊耳不能太靠近封头，不然吊装的时候封头位置会因为受力太大产生变形。
