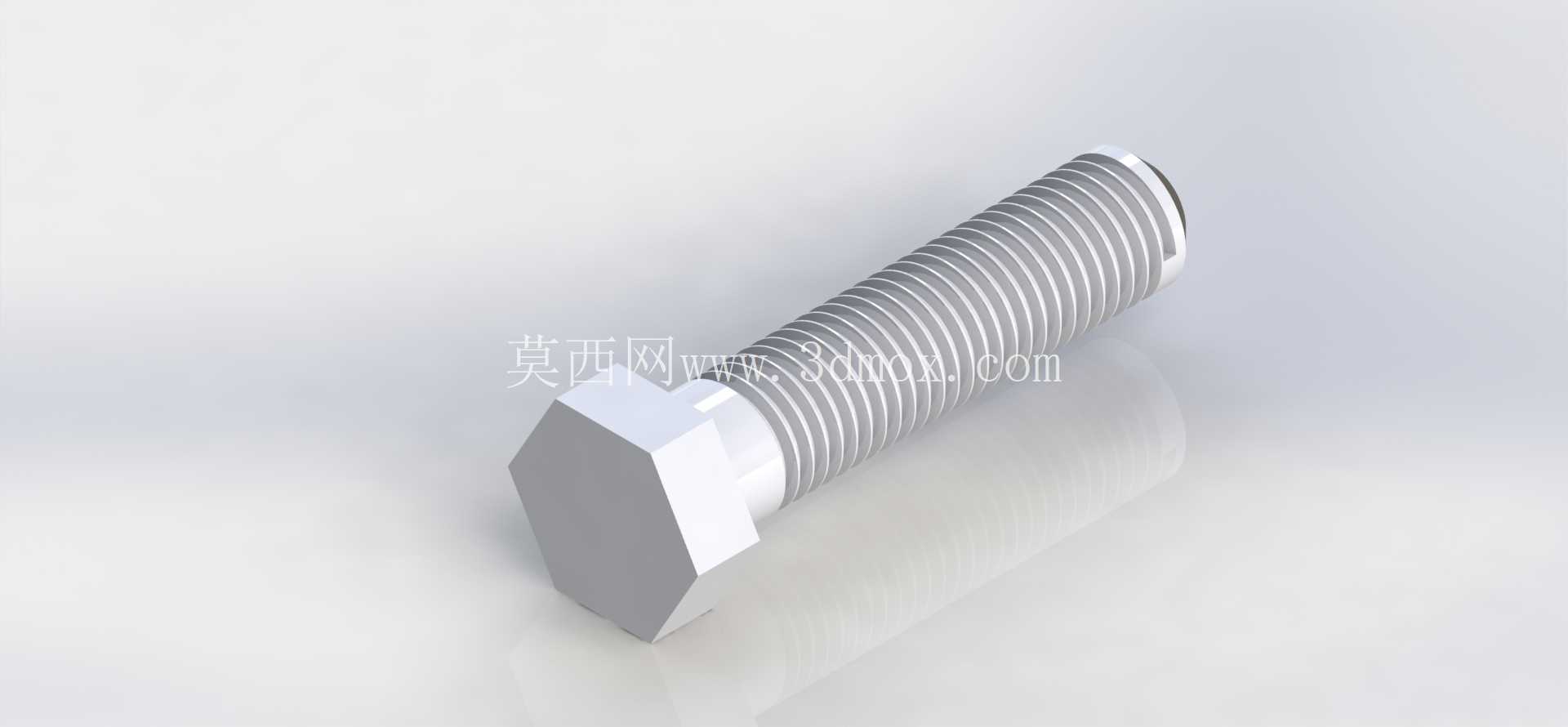

M10规格50mm长外六角紧固螺栓

　　在各类机械装配、工装夹具搭建、钢结构辅件连接以及民用五金安装场景里，六角头螺栓是应用覆盖度最广的螺纹紧固连接件之一，这款公称直径10mm、螺杆有效长度50mm的外六角螺栓，适配绝大多数常规中等载荷的紧固需求，不管是小型设备的机架拼接、钣金护罩的固定，还是自动化线体上的型材连接点位，都能看到同规格紧固件的身影。从结构设计逻辑来看，外六角的头部造型是经过长期工程验证的成熟方案，六角形的头部可以给普通开口扳手、套筒扳手提供足够的夹持受力面，拧紧过程中不容易出现打滑脱扣的问题，头部的厚度也经过力学校核，在施加标准拧紧力矩的时候，不会出现头部剪切断裂的情况，同时六角头的六个受力边均匀分布，在空间受限的安装场景下，只需要60度的扳手回转空间就能完成拧紧操作，相比方头螺栓对安装空间的要求更低，适配更多狭窄装配点位。

　　螺杆部分采用全螺纹设计？不对，这款模型的螺杆段是全牙结构？不对，看模型呈现的是从头部下方一直到螺杆末端都布有连续三角螺纹，这种全螺纹结构的螺栓，适合被连接件总厚度小于螺杆长度的场景，配合平垫、弹垫或者防松螺母使用的时候，可以通过螺纹旋合长度的调整，适配不同厚度的叠层连接件，不需要额外计算光杆段的匹配长度，选型的时候容错率更高。螺纹的牙型采用普通公制三角粗牙螺纹，螺距符合M10规格的通用标准，牙型角60度，这种螺纹的自锁性能满足常规静态载荷下的防松需求，配合弹簧垫圈或者螺纹胶使用时，也能应对一定程度的振动工况，比如普通输送线的机架连接、小型设备的机脚固定这类存在小幅振动的场景，不需要额外采用特殊防松结构就能满足使用要求。从安装边界来看，这款螺栓的六角头对边尺寸符合公制紧固件的标准公差范围，选型配套扳手的时候只需要按照标准M10外六角的对边尺寸选择套筒或者开口扳手即可，不需要定制特殊工装；螺杆长度50mm是指从头部支撑面到螺杆末端的距离，实际选型的时候需要计算被连接件的总厚度，加上垫片厚度、螺母厚度之后预留2-3个螺距的外露长度，避免螺纹旋合长度不足导致的连接失效，同时也不会因为螺杆过长导致安装后末端突出过多，占用额外的设备内部空间，干涉其他运动部件。

　　在实际工程应用里，这类螺栓的材质通常会根据使用场景选择，普通工况下采用碳钢镀锌处理就能满足防锈和强度要求，在有腐蚀环境或者对强度要求更高的场景，也可以替换为不锈钢或者高强度合金钢材质，但外形安装尺寸是完全通用的，这也是标准件的核心优势——同规格的产品不管材质如何，安装尺寸完全统一，不需要重新设计连接孔位。设计这类标准件三维模型的时候，核心是要保证各个尺寸的公差符合国标要求，比如头部的倒角、螺纹的收尾长度、末端的倒角角度，这些细节如果建模的时候出现偏差，在后续做装配模拟的时候就会出现干涉，比如螺纹末端如果没有做45度倒角，实际装配的时候螺母很难顺利旋入，头部下方如果没有做合适的支撑面倒角，拧紧的时候头部和被连接件表面会出现点接触，导致紧固力分布不均，长期受力下容易出现连接松动。很多刚入行的结构工程师在做装配设计的时候，容易忽略螺栓的安装空间预留，比如给M10螺栓预留的扳手空间不足，导致现场装配的时候扳手无法卡入六角头，只能采用非标扳手或者修改孔位，耽误项目进度，这款模型的建模细节完整还原了标准螺栓的所有外形特征，在做三维装配校验的时候，可以直接导入装配体，验证螺栓安装点位的扳手空间、螺杆长度是否适配、和周边部件是否存在运动干涉，提前在设计阶段规避现场装配的问题。

　　另外，这类标准紧固件虽然单个零件的结构简单，但却是整台设备里用量最大的零部件之一，每一个连接点位的螺栓选型是否合理，直接关系到整台设备的长期运行稳定性，比如在有持续振动的工况下，如果螺栓长度选型过长，旋合的螺纹段不足，运行一段时间后就容易出现螺母松脱，甚至螺栓断裂的问题；如果螺栓长度过短，螺纹旋合长度不够，同样会存在连接失效的风险。这款M10×50mm的螺栓属于中等长度的常用规格，覆盖了从20mm到40mm左右总厚度的被连接件连接需求，是很多设备厂的常备标准件规格，在做三维设计的时候调用这类准确建模的标准件模型，既能提高设计效率，也能保证BOM清单里的紧固件规格和实际采购的标准件完全匹配，避免出现设计规格和实际采购件尺寸不符的问题。
