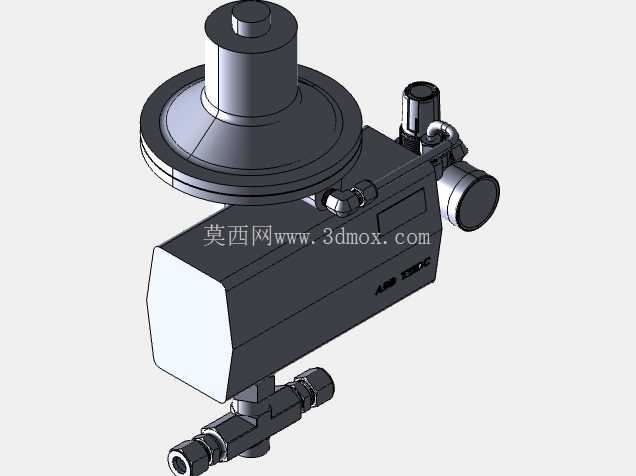

带SWAGELOK接头直列式气动温度流量控制阀

在化工流体输送、实验室高纯介质管路、小型工艺试验台的流体控制场景中，这类集成温度与流量调节功能的直列式控制阀应用十分广泛，尤其适配需要同时管控介质通流状态与温度参数的小口径管路，区别于大口径管线用的重型调节阀，这类阀件更侧重安装紧凑性、控制精度与接头适配性，能在有限的管路安装空间内完成双参数调控，减少管路中单独串接温度调节阀、流量调节阀带来的接头冗余与流阻损失。

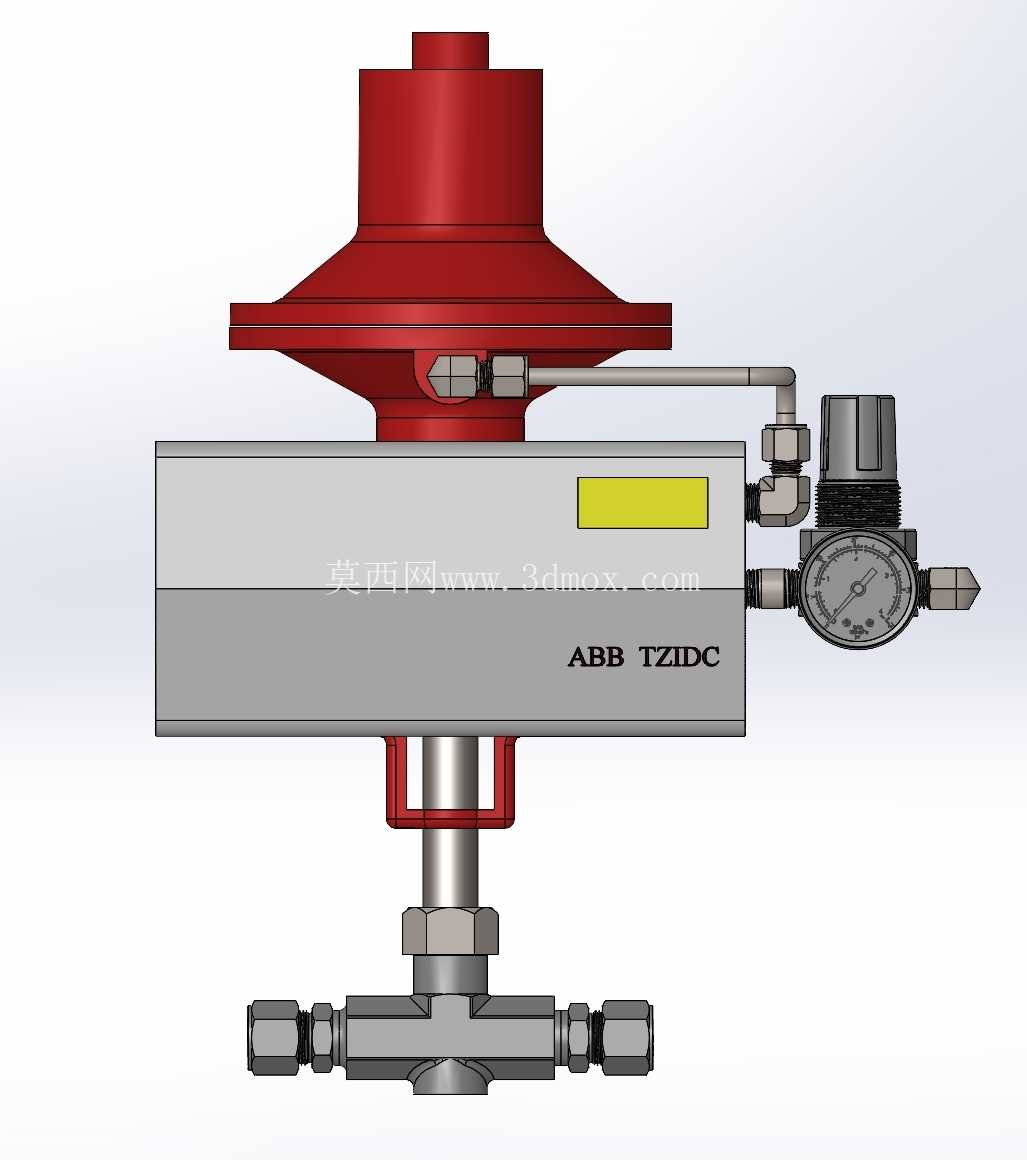

从实际功能来看，该阀件采用气动驱动形式，搭配ABB TZIDC系列定位控制器，可接收标准控制信号完成阀位的精准调节，既可以根据管路前端的温度传感器反馈信号调整开度，改变介质通流面积来控制流量，进而稳定下游介质温度，也可以单独作为流量调节阀使用，适配不同工况下的流体参数调控需求。阀体上部的红色膜头结构是气动执行机构的核心腔体，通过输入气压的变化带动阀杆上下动作，膜片的有效作用面积经过匹配计算，能在标准气源压力范围内输出足够的推力克服阀内介质压力与弹簧复位力，保证阀位动作的平稳性，避免小开度工况下的阀位振荡问题。

设计层面，这款阀采用直列式结构，介质进出口处于同一轴线上，能直接串接在水平或垂直敷设的直管段中，不需要额外做管路变向调整，降低管路布置的复杂度。下部的阀组部分适配2英寸规格的SWAGELOK管接头，这类接头是高纯介质、中低压试验管路中常用的连接形式，靠卡箍抱紧管壁实现密封，不需要额外焊接或套丝，安装拆卸效率高，密封可靠性强，能适配金属管、硬质塑料管等多种管路材质。阀体侧面集成的调压表与过滤减压阀组件，能对输入的气源压力做二次稳压，过滤气源中的杂质与水分，避免气源压力波动或杂质进入定位器导致控制精度下降、部件卡涩等问题，气源管路采用小口径金属管连接，接头处采用卡套密封，能承受常规工业气源的压力波动，避免管路漏气导致的执行机构推力不足问题。

从安装边界来看，该阀整体为立式布局，执行机构位于阀体上部，阀杆垂直向下连接下部的阀芯组件，安装时需要预留上部执行机构的拆装空间，以及侧面调压表、气源管路的操作空间，避免与周边管路、支架产生干涉。阀组部分的进出口接头中心距、整体高度都经过紧凑化设计，相比分体式的温度+流量控制阀组，整体安装长度缩短近40%，适合在空间紧凑的试验台架、小型工艺装置中使用。阀芯部分采用节流型设计，流量特性经过线性化修正，在常用开度范围内，阀位变化与流量变化呈线性对应关系，方便控制回路的参数整定，降低调试难度。阀体的流道部分做了圆滑过渡处理，减少介质在阀内的涡流损失，降低流阻，同时避免介质中的固体颗粒在阀腔内沉积，适配含少量杂质的流体工况。

在实际选型应用中，这类阀件常被用于小型反应装置的进料流量与温度控制、高纯气体输送管路的参数调节、换热设备的冷/热媒流量调控等场景，气动驱动的形式响应速度快，本质安全性高，适合有防爆要求的化工生产场景，搭配的智能定位器可以反馈阀位信号，接入工厂的DCS控制系统实现远程自动控制，不需要人工现场操作。阀件的外露金属部件都做了防腐处理，红色的执行机构壳体采用环氧涂层，能耐受常规工业环境中的潮气、腐蚀性气体侵蚀，下部的阀体与接头采用不锈钢材质，适配水、气体、轻度腐蚀性液体等多种介质，不需要额外做防腐处理即可直接使用。
