JIC与NPT1/4碳钢液压缸适配接头

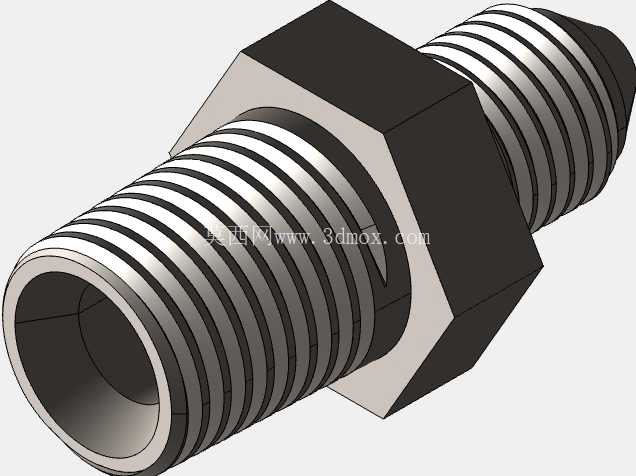

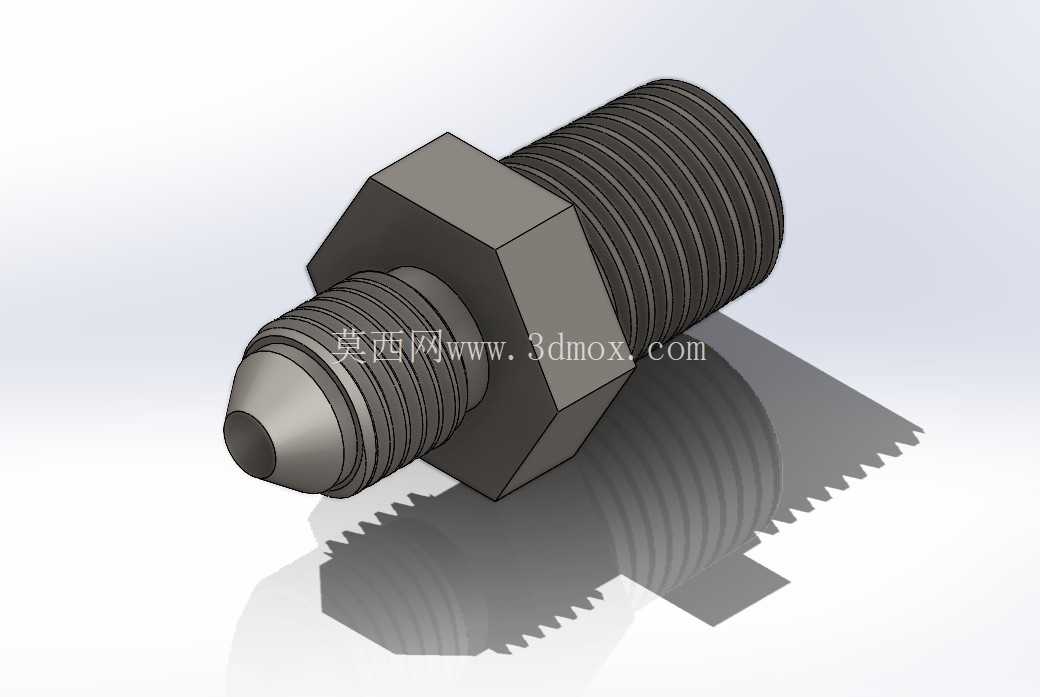

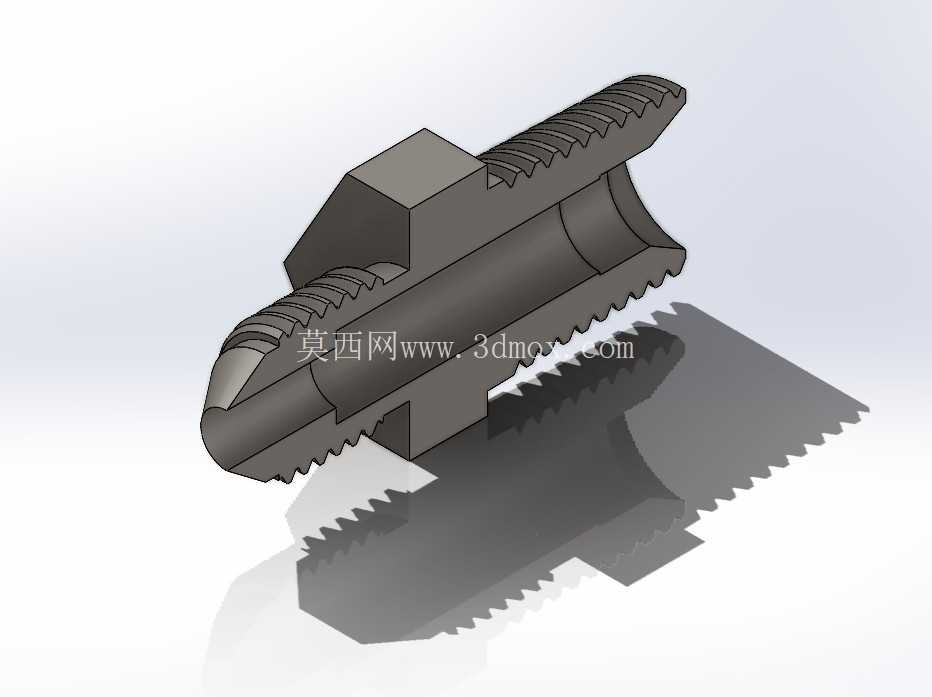

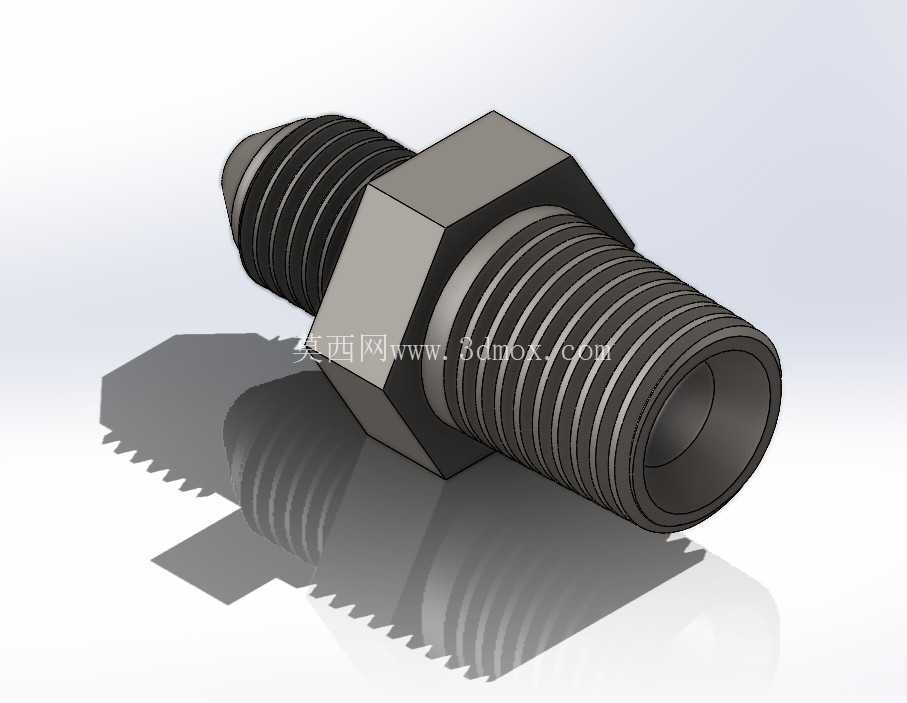

　　从结构设计来看，这款接头采用一体式六角本体结构，中间的六角台肩是标准的扳手夹持位，装配时可以用开口扳手或者套筒直接卡持施力，不会因为拧动时的力矩损伤两端的螺纹结构，六角的对边尺寸按照常规液压接头的通用标准设计，适配市面上绝大多数常用扳手的开口规格，现场装配不需要准备特殊工装。JIC端采用37度扩口密封结构，这是液压系统里高压回路常用的密封形式，依靠扩口面与配套接头的锥面金属硬密封实现承压，不需要额外添加密封填料就能承受常规液压系统的工作压力，抗振动、抗冲击的表现要优于普通的直螺纹密封结构，在存在设备振动的工况下也不容易出现渗漏问题。在液压系统的管路布设场景里，不同标准螺纹接口的衔接一直是现场装配、设备改造时经常碰到的实际问题，JIC和NPT1/4适配器就是专门针对这类接口不匹配场景设计的过渡连接件，在小型液压站、机床液压回路、工程机械的辅助液压支路里都有很高的使用频次。这类适配接头的核心作用，就是在不改动原有管路端接口形式的前提下，实现JIC外螺纹端与NPT1/4内螺纹端的可靠密封连接，避免因为强行改制管路造成的密封失效、管路应力集中等隐患。

　　另一端的NPT1/4螺纹是60度锥管螺纹，依靠螺纹本身的锥度变形实现密封，是气动、低压液压回路里非常通用的接口形式，广泛应用在各类液压阀块、泵体出口、小型油缸的油口位置。接头整体采用碳钢材质加工，表面做了常规的防锈氧化处理，能够满足普通工业环境下的使用要求，如果是在腐蚀工况下使用也可以根据需求更换表面处理工艺，但常规工况下碳钢材质的强度、抗扭性能完全可以满足液压支路的承压要求。尺寸方面，这款接头的整体长度控制在35.2毫米，安装时不需要预留太大的操作空间，在管路排布比较紧凑的阀组附近也能顺利安装，两端螺纹的有效旋合长度都按照对应标准的要求设计，既保证了足够的连接强度，也不会因为旋合过长导致螺纹咬死、拆卸困难的问题。

　　在实际选型时需要注意，JIC端的螺纹规格要和对接的软管接头、硬管接头规格完全匹配，NPT端旋入时可以根据工况选择是否缠绕少量生料带辅助密封，但要注意生料带不要缠绕到螺纹最前端，避免碎屑进入液压回路造成阀件卡滞。这类过渡接头在液压系统的备件库里属于常备易损配件，很多设备在长期使用后原有接头出现滑牙、密封面损伤时，不需要更换整段管路，只需要更换对应的适配接头就能快速恢复管路的密封性能，大幅降低设备的停机维修时间。建模过程中需要重点保证两端螺纹的同轴度，中间六角台肩的两端面要和螺纹轴线保持垂直，否则装配后会出现接头偏斜、管路产生附加应力的问题，长期受力情况下容易在螺纹根部出现疲劳断裂。

　　JIC端的37度锥面角度公差要严格控制，角度偏差过大会直接影响密封性能，出现高压下渗漏的问题，锥面的表面粗糙度也要达到对应的加工要求，不能有明显的加工刀痕，否则金属密封面无法完全贴合。NPT端的锥度要符合管螺纹的标准要求，螺纹的牙型角、螺距误差控制在标准公差范围内，保证旋入时的松紧度合适，不会出现过松密封失效或者过紧拧裂阀块油口的问题。很多新手建模时容易忽略六角台肩的倒角细节，实际上六角的棱边都做了小倒角处理，既可以去除加工毛刺，也能避免装配时棱角划伤操作人员的手套或者皮肤，同时在表面处理时也能减少棱边处的镀层堆积问题。这类接头虽然结构简单，但是属于液压系统里的基础关键件，一旦出现失效渗漏，轻则造成液压油泄漏污染现场环境，重则导致系统压力下降影响设备正常运行，所以不管是建模还是实际加工，每一处尺寸公差、形位公差都要严格对应标准要求，不能因为结构简单就放松精度要求。在三维装配时，要注意接头安装后的旋向角度，尤其是在紧凑空间里，要提前预留好扳手的操作空间，避免装配完成后发现扳手无法卡持六角位，造成后续维护拆卸困难。
