带凸缘刚性连接传动法兰式联轴器

　　在各类需要刚性轴系传动的工业场景中，法兰式联轴器是应用极为广泛的轴连接部件，常见于输送线驱动单元、中小型机床主轴传动、泵组动力端连接、减速机输出端配套等工况，核心作用是实现两根同轴布置轴段的刚性固连，同步传递旋转扭矩，同时可补偿安装过程中存在的微小轴向、径向偏差，避免轴系因对中误差产生额外的交变应力。这类联轴器属于刚性联轴器范畴，相比弹性套柱销、膜片等柔性联轴器，它的结构更简单，传动扭矩冗余量更大，不存在弹性元件老化失效的问题，适合在转速稳定、冲击载荷较小的常温工况下长期运行，日常维护仅需定期检查连接螺栓的预紧力矩即可，运维成本极低。

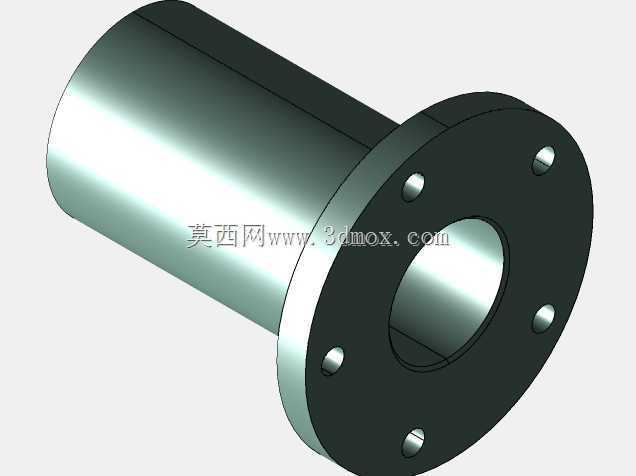

　　从结构设计逻辑来看，这款联轴器采用一体化的带轴套法兰结构，一端为空心圆柱轴套，内孔用于与主动/从动轴实现配合，通常根据实际安装需求设计为间隙配合或过渡配合，配合段预留键槽位置，通过平键实现周向固定，轴套侧壁可加工顶丝孔，装配完成后通过紧定螺钉实现轴向锁紧，避免运行过程中轴与轴套出现相对窜动。另一端为圆盘形法兰凸缘，凸缘端面上沿圆周均匀布置6个螺栓通孔，用于与配对法兰端面对接，螺栓孔的位置度公差严格控制在0.02mm以内，保证对接后两端轴的同轴度符合传动要求，法兰端面与轴套内孔的垂直度公差不低于IT7级，避免装配后出现端面跳动，影响传动平稳性。法兰与轴套的衔接位置做了圆角过渡处理，避免应力集中，降低长期受扭状态下衔接位置出现开裂的风险，整体结构没有多余的冗余设计，所有几何特征都服务于传动与安装的实际需求。

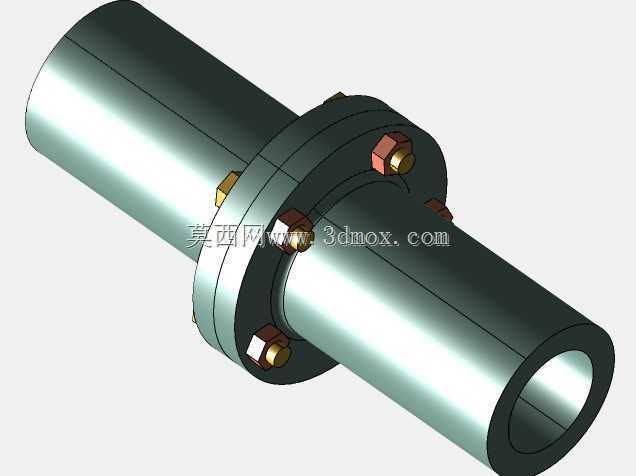

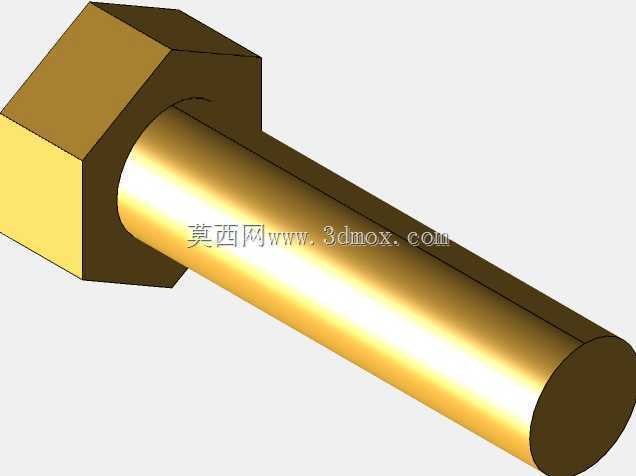

　　在安装边界与尺寸适配方面，这类联轴器的轴套内孔直径可根据配套轴径做系列化调整，常见适配轴径范围从20mm到80mm不等，对应不同的额定扭矩传递能力，法兰外径根据螺栓规格与数量匹配，比如适配M8连接螺栓的法兰外径通常在120mm左右，轴套长度根据轴的插入深度设计，一般为轴径的1.2到1.5倍，保证足够的配合接触面积，避免键连接位置出现应力集中。安装时需要先将两个半联轴器分别热装或压装到对应的轴端，调整轴的轴向位置保证两个法兰端面完全贴合，穿入连接螺栓后按照对角顺序分次拧紧，避免法兰端面受力不均产生翘曲，装配完成后需要打表检测法兰端面的径向与端面跳动，跳动值控制在0.05mm以内即可满足常规传动需求。

　　实际选型过程中，工程师需要先核算传动系统的额定扭矩，将启动峰值扭矩乘以1.5到2倍的安全系数，再匹配对应规格的联轴器，同时要核对轴径、键槽尺寸与现场安装空间是否匹配，避免出现安装干涉。这类刚性法兰联轴器不适合在正反转频繁、冲击载荷大的工况下使用，因为刚性连接无法缓冲吸震，过大的冲击会直接传递到轴与轴承位置，缩短配套部件的使用寿命，在这类工况下通常会替换为带缓冲元件的柔性联轴器，但在稳定连续运转的传动场景中，法兰式联轴器的可靠性与传动效率是其他类型联轴器无法比拟的，它的传动效率可达99%以上，几乎没有传动损耗，长期运行也不会出现弹性元件磨损导致的传动间隙问题，能够保证传动比的绝对恒定，适合对传动精度有一定要求的中低速轴系连接场景。建模过程中需要重点关注配合面的公差标注，尤其是内孔与轴的配合公差、法兰端面的形位公差、螺栓孔的位置度，这些参数直接决定了零件加工完成后能否顺利装配，以及装配后的运行稳定性，法兰端面的粗糙度需要达到Ra1.6以上，保证对接时的接触面积足够，避免螺栓拧紧后出现局部间隙，影响连接刚性。
