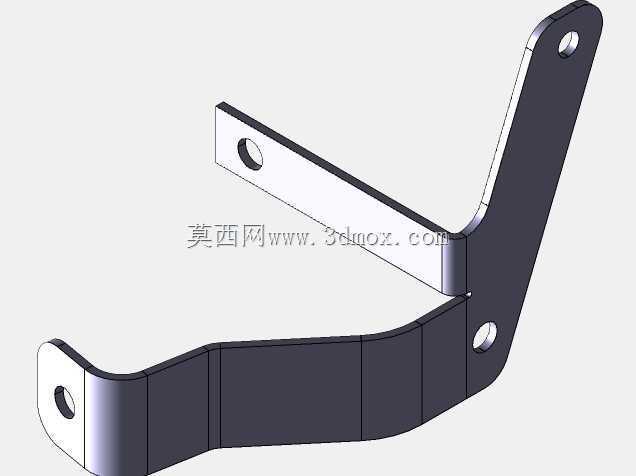

多弯折带孔钣金连接固定支架

　　这类多弯折钣金支架在工业装配场景里的应用覆盖范围极广，小到小型电控柜内部的元件挂载，大到输变电配套设备的外围构件固定，都能看到同结构形式零件的身影。不同于标准型材拼接的固定件，一体弯折成型的钣金支架没有额外的拼接焊缝与连接螺栓，整体的抗疲劳性能更优，在长期受小幅振动的工况下，不会出现拼接位置松动、焊缝开裂的问题，尤其适合交流稳压设备这类长期带轻微运行振动的电气设备内部构件固定场景。

　　从功能特性来看，这个零件的三个安装端面分别朝向三个不同的空间方向，能够实现三个正交平面上的构件跨接固定，解决了不同安装面之间的连接过渡问题。每个端面上的预制安装孔都做了孔位公差预留，既可以适配螺栓穿过的间隙要求，也能抵消一部分安装时的对位误差，现场装配时不需要额外做孔位修配，能有效缩短装配工时。零件的弯折处都做了合理的圆角过渡，没有尖锐的直角折边，一方面避免了钣金弯折时的应力集中导致的开裂风险，另一方面也能防止安装作业时划伤操作人员，同时弯折圆角的设置也能提升零件整体的结构刚度，减少长悬臂段的受力形变。

　　设计这类钣金件的时候，首先要确认的是各个安装面的空间相对位置，需要匹配被连接构件的实际安装点位，避免出现安装干涉。首先根据两端需要连接的部件安装孔坐标，反推支架各个弯折段的长度与弯折角度，确保支架安装完成后，被固定的部件不会和周边其他构件产生位置冲突。板材厚度的选择需要结合实际承载需求，这类支架如果用于固定小型电气元件，选用1.5mm到2mm厚度的冷轧钢板即可满足强度要求，如果是挂载较重的构件，则需要对应增加板材厚度，同时在弯折处增设加强压筋来提升整体刚性。孔位的设计需要考虑螺栓的安装空间，每个孔位距离弯折边的距离要大于螺栓头部的半径，保证螺栓能够顺利放入并拧紧，不会被弯折的立边挡住操作空间。

　　从安装边界来看，这个支架的最长悬臂段长度需要结合实际承载重量核算形变余量，当悬臂长度超过100mm时，需要对应校核端部受载后的下挠量，确保形变值在被固定部件的允许范围内。三个安装面的平面度需要控制在0.1mm以内，保证安装后和被连接件表面能够完全贴合，不会出现局部间隙导致的固定不稳。零件的整体外轮廓尺寸需要适配安装位置的预留空间，各个弯折段的宽度保持一致，既方便板材下料排样提升材料利用率，也能保证整体外观的规整性。表面处理可以根据使用场景选择镀锌或者喷塑，在普通室内电气柜内使用时，镀锌处理即可满足防锈要求，如果是在户外或者潮湿环境下使用，则需要做喷塑处理提升防腐蚀能力。

　　在建模过程中，这类钣金件需要优先使用钣金模块进行绘制，准确设置弯折半径、板材厚度、折弯扣除参数，保证展开后的下料尺寸和实际加工需求一致，避免出现加工后孔位偏移、弯折角度不对的问题。每个安装孔的位置需要和对接部件的孔位做装配校验，在装配环境下核对孔位的同轴度，确保安装时螺栓能够顺利穿过。对于弯折处的应力集中区域，可以通过有限元分析做简单的受力校核，确认在额定载荷下的应力值低于板材的屈服强度，保证零件的长期使用可靠性。这类一体成型的钣金支架相比焊接支架，加工效率更高，批量生产时的成本更低，同时尺寸一致性更好，非常适合规模化的设备装配使用。
