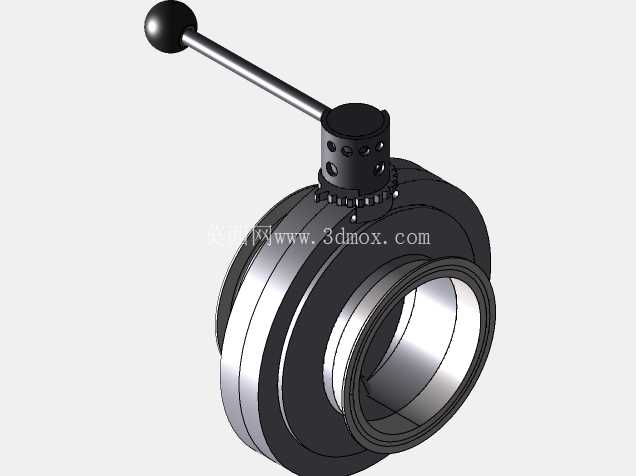

四英寸不锈钢对夹式手柄蝶阀结构设计

在民用给排水、轻工流体输送、中小型化工支路管路这类对安装空间有严格限制的场景里，对夹式蝶阀一直是截断类阀门的首选品类，这款四英寸规格的不锈钢蝶阀，就是针对这类工况做的结构优化设计。先从安装边界说起，四英寸公称通径对应的管路外径适配常规DN100的不锈钢焊管、镀锌钢管以及UPVC给水管，对夹式的结构意味着阀体本身没有自带的法兰螺栓孔，安装时需要依靠管路两侧的配对法兰把阀体夹在中间，阀体的轴向厚度比同通径的法兰式蝶阀薄近40%，在狭窄的管井、设备夹层里布置管路时，能大幅节省轴向安装空间，不用为了阀门安装额外调整管路走向或者增加短接配件。

从功能特性来看，这款蝶阀采用手柄驱动结构，没有额外的减速机构，操作时直接扳动手柄就能带动阀杆旋转90度完成全开全关动作，手柄端部的黑色防滑球头在戴劳保手套操作时也能保证足够的握持摩擦力，不会出现打滑脱手的情况。阀杆和阀体之间设置了多道密封结构，能避免管路内的流体从阀杆位置渗漏，阀板采用和阀体同材质的不锈钢冲压成型，表面做了精抛处理，在输送带有轻微腐蚀性的流体、或者食品级流体时，不会出现材质析出或者结垢挂壁的问题。阀座采用嵌入式的橡胶密封结构，关闭时阀板挤压橡胶密封面就能实现零泄漏，不需要额外施加很大的操作力矩，普通运维人员徒手就能完成开关操作，不需要借助加力杆之类的辅助工具。

设计思路上，这款蝶阀优先考虑了运维便利性和结构可靠性，顶部的阀杆固定座做了档位卡槽设计，手柄扳动到全开或者全关位置时会自动卡入档位，不会因为管路内的流体冲击导致阀板自行转动，避免出现误关或者开度变化的问题。阀体的密封面做了同心圆精加工，和配对法兰对接时不需要额外调整对中精度，只要两侧法兰的螺栓均匀拧紧，就能保证法兰连接处的密封性能，不会出现偏压泄漏的情况。和蜗轮驱动或者气动驱动的同规格蝶阀相比，这款手柄式结构的零件数量少了近60%，没有易损的蜗轮齿面或者气动密封件，长期使用的故障率更低，在不需要频繁调节开度、只需要做通断控制的管路上，这种结构的性价比和可靠性优势非常明显。

实际选型应用时需要注意，这款蝶阀的适用压力等级在1.6MPa以内，适合输送常温的水、油品、弱腐蚀性流体，不能用在高温蒸汽或者高磨损性的浆料管路上。安装时要保证阀板在全开状态下穿入法兰间隙，避免安装过程中阀板和法兰端面磕碰刮伤密封面，手柄的操作位置要预留至少150mm的操作空间，保证运维人员能完整扳动手柄完成90度旋转动作。从建模细节来看，这款模型还原了所有的装配关系，包括阀杆和阀板的固定销、顶部的压盖螺栓、手柄的档位结构，在做管路整体装配设计时，可以直接导入模型做干涉检查，提前预判安装空间是否足够，避免现场安装时出现空间不足无法操作的问题。很多新手设计人员在布置管路阀门时，经常会忽略手柄的操作空间，只预留了阀体本身的安装位置，最后现场安装完才发现手柄被旁边的管路或者墙体挡住，没法正常开关，这款模型把手柄的最大旋转半径都做了准确还原，在三维装配阶段就能提前验证操作空间是否满足要求，减少现场整改的工作量。另外阀体两端的密封面尺寸也严格按照对夹蝶阀的连接标准做了匹配，和标准法兰对接时不会出现密封面错位的问题，做管路BOM统计时也能直接提取对应的通径、连接形式参数，不用再反复核对阀门样本的尺寸数据。
