1/4英寸接口角式黄铜制冷截止阀结构

　　这款角形黄铜阀主要面向小型制冷系统的管路通断控制场景，常见于商用冷柜、小型冷库制冷机组、工业冷水机的冷媒管路分支位置，也可适配压缩空气、低压惰性气体的小通径管路截流需求，安装在管路直角转向节点处，可同时完成管路转向与通断控制两个功能，减少管路中额外弯头配件的使用，降低管路泄漏点数量。从结构设计来看，阀体采用直角90度布局，一端为外螺纹MPT1/4英寸接口，用于对接带内螺纹的硬管管路或设备预留接口，另一端为内螺纹FPT1/4英寸接口，可直接拧入外螺纹接头连接紫铜管或软管，侧方的阀杆安装位集成了密封填料腔，阀杆与黑色塑料手轮过盈配合，手轮表面做了防滑棱处理，操作人员带劳保手套操作时也能获得足够摩擦力，不会出现打滑拧不动的情况。

　　设计阶段首先考虑的是黄铜材质的加工工艺性，阀体采用热锻成型后再做机加工，流道部分做了圆弧过渡处理，避免直角流道造成的冷媒节流阻力过大问题，减少冷媒流经阀门时的压力损失，这对制冷系统的能效表现有直接影响——如果阀内流道阻力过大，会导致压缩机排气压力升高，增加整机功耗。安装边界方面，这款阀的轴向总长度控制在适配1/4英寸管路的紧凑尺寸范围内，手轮旋转的最大外伸尺寸不会超过阀体径向轮廓太多，在密集排布的制冷机组阀组安装位中，不会和相邻的截止阀、视液镜、干燥过滤器等配件产生安装干涉，阀杆的密封采用聚四氟乙烯填料，不需要额外加装密封垫，多次开关操作后仍能保持可靠密封，避免冷媒泄漏。

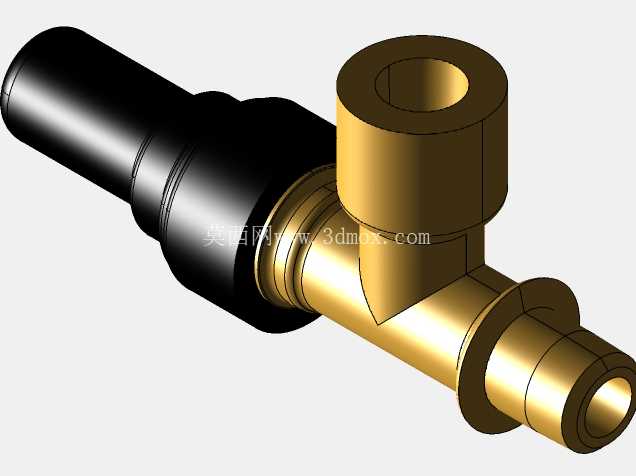

　　实际选型时需要注意，这款阀的额定工作压力适配常规R22、R410A等冷媒的系统工作压力范围，不可用于高压蒸汽管路或者有强腐蚀性的流体管路，黄铜材质虽然有不错的耐腐蚀性，但长期接触强酸强碱类流体会造成阀体腐蚀穿孔。从建模细节来看，阀体的黄铜部分还原了热锻后机加工的表面质感，接口处的螺纹做了简化示意但保留了标准螺纹的公称尺寸对应关系，手轮部分的黑色塑料材质做了哑光质感处理，和黄铜阀体的金属光泽形成明确区分，阀体上的定位凸台是用于安装时扳手卡位的结构，建模时保留了这个细节，方便后续做装配模拟时可以准确施加扳手操作的约束，不会出现装配干涉检查时遗漏扳手操作空间的问题。

　　在制冷管路装配中，这类角形阀通常安装在冷凝器出口、蒸发器入口等需要检修截流的位置，检修时只需要关闭对应位置的角阀，就可以单独更换下游的干燥过滤器或者膨胀阀，不需要把整个系统的冷媒全部排空，大幅减少检修工作量和冷媒损耗。设计时还考虑了安装方向的通用性，阀体两个接口的同轴度、阀杆与阀体的垂直度都按照行业通用公差做了建模还原，装配时不需要额外调整角度，直接对接管路即可，不会出现接口错位导致的管路额外应力，避免长期使用过程中因为管路应力集中造成的焊缝开裂或者接口泄漏问题。
