带钢板提取器弹簧结构数控操作手柄

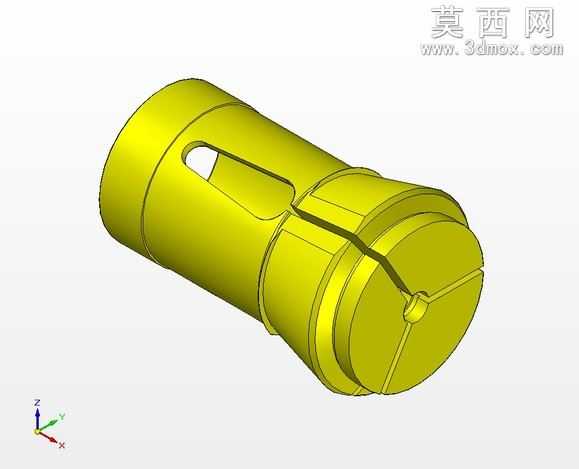

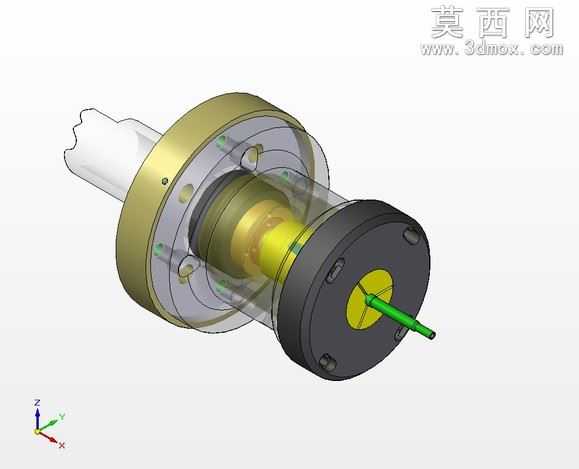

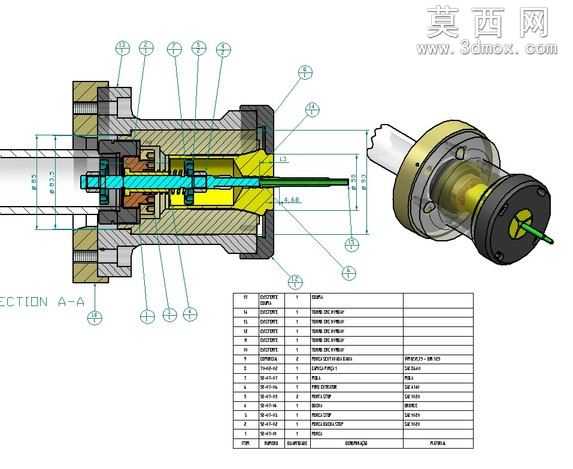

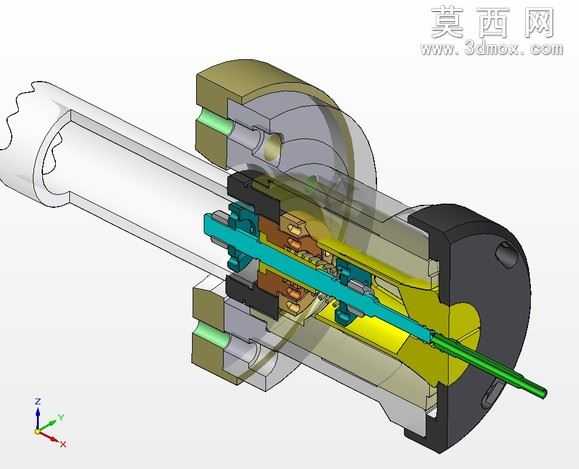

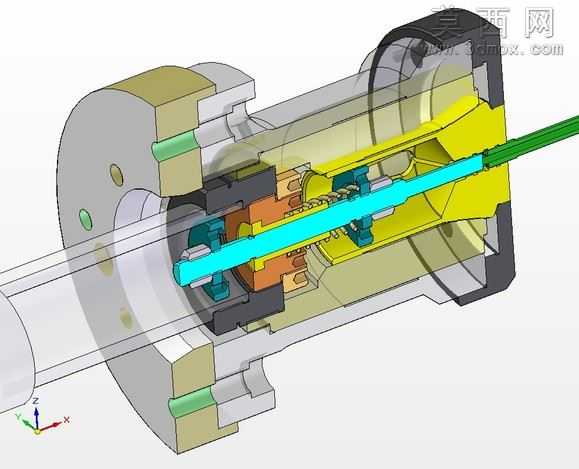

本作品为数控设备配套操作手柄三维模型，采用SolidEdge完成全参数化建模，通过半剖视渲染呈现完整内部构造，建模过程严格遵循机械装配逻辑，对每一处配合间隙、零件公差都做了符合工业设计规范的参数设定。外观材质区分清晰，外部握持壳体采用哑光工程塑料材质渲染，金属传动杆件、弹簧构件采用不同粗糙度的金属材质区分，密封胶圈、缓冲垫片采用橡胶材质表现，半透明壳体部分设置了合适的透明度参数，既可以清晰展示内部结构排布，又能保留外部壳体的轮廓形态。结构设计上，手柄集成了钢板提取器的弹簧复位机构，内部沿轴向布置了长传动杆，多组碟形弹簧、复位压簧沿传动路径有序排布，配合定位卡圈、密封环、锁紧端盖实现操作的力反馈与自动复位功能，前端的提取触发结构与内部传动杆刚性连接，按压操作时可通过弹簧压缩实现行程控制，松开后依靠弹簧弹力自动回位，各零件之间的装配约束完全按照实际机械装配关系设置，可直接用于运动仿真验证操作行程与受力情况。设计思路围绕数控设备操作的人机工程需求展开，握持部分做了符合手部握持弧度的曲面造型，边缘做了圆角过渡处理避免锐边划伤，内部弹簧参数经过匹配计算，保证操作按压力度处于舒适区间，不会出现过轻误触或者过重操作费力的问题，密封结构的设计可适配车间多尘、多切削液的使用环境，延长手柄的实际使用寿命，整体模型结构完整，零件无缺失，各配合面无干涉，可直接用于生产参考、结构教学或者数控设备配件的二次开发设计。
