双路外接法兰式弯管管路结构设计

在化工流体输送、食品级物料中转、中小型液压动力站的管路排布场景里，经常会遇到单安装位需要同时对接两路独立介质通路的需求，常规的单根法兰配管加外接三通的方案，不仅会额外增加管路密封点，还会占用更多安装空间，在设备侧壁预留安装位紧凑的工况下，常规方案往往难以适配。这套双路弯管结构，就是针对这类单安装面双通路输出的场景设计的集成式管路构件。

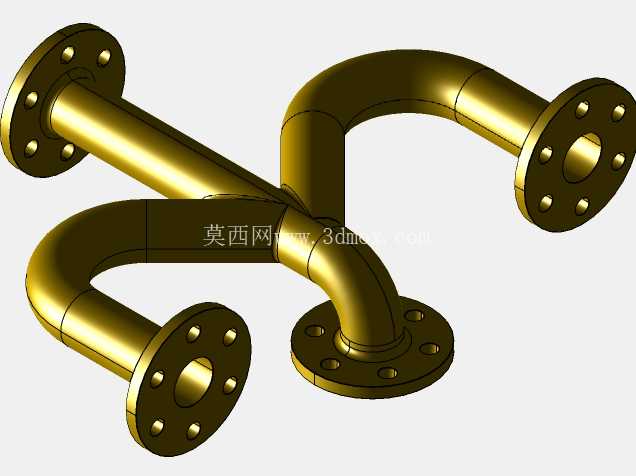

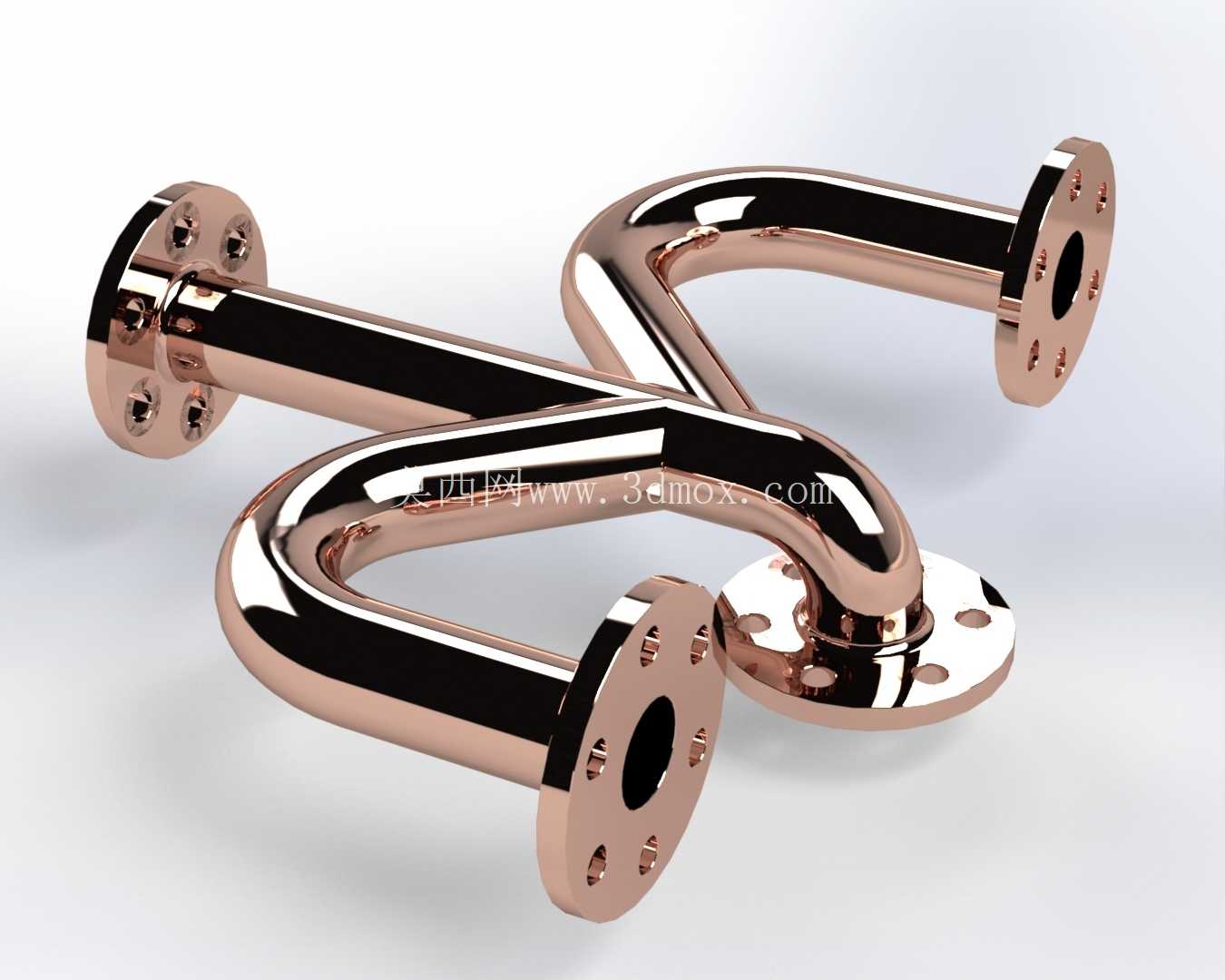

从结构功能上看，整个构件将两根独立的弯制管路集成在同一个底部安装法兰上，底部法兰作为与设备主体的连接界面，按照标准法兰螺栓孔位排布，可直接与设备侧壁的预留法兰口通过密封垫压紧实现密封，无需额外加装转接三通。两根管路分别从底部法兰的两个独立流道接口引出，经过多段圆弧弯制后，分别延伸至两个独立的端部法兰接口，两个端部法兰朝向不同的空间方位，可分别对接外部的两路独立管路，实现同一安装位下两路介质的独立输送，避免了多管件拼接带来的泄漏风险，同时大幅压缩了管路排布所需的空间。

设计过程中，首先要考虑的是流道的顺畅性，所有弯管段的弯曲半径都按照管路通径的1.5倍以上设置，避免直角弯带来的流体阻力骤增，减少介质输送过程中的压损，对于输送带有微小固体颗粒的介质工况，也能降低颗粒在弯管处沉积堵塞的概率。其次是安装边界的校核，底部法兰的螺栓孔位采用跨中排布方式，安装时螺栓可从法兰外侧直接穿入紧固，不会与两根弯管的管身发生干涉；两个端部法兰的安装空间也做了预留，端部法兰的螺栓紧固操作空间至少保留了一个扳手位的距离，现场安装时无需使用特殊工装，用常规开口扳手即可完成螺栓的紧固操作。

管身与法兰的连接位置采用全焊透结构，焊接后对焊缝位置做打磨抛光处理，对于有洁净要求的应用场景，还可对管内壁做抛光处理，满足卫生级输送的要求。整个管路的外形轮廓经过空间排布优化，两根弯管在空间中交错但不接触，避免了管路工作时因为介质流动产生的振动相互传递引发的共振问题，同时也给管路外保温层的安装预留了足够的间隙，在需要对介质做保温或保冷的工况下，可直接在管身包裹保温材料，不会因为两根管间距过小导致保温层无法安装。

在实际选型应用时，需要先核对底部法兰的通径与压力等级是否与设备预留接口匹配，再确认两个端部法兰的朝向是否符合外部管路的排布方向，避免安装后出现管路别劲的情况。由于是集成式结构，安装时只需完成底部法兰与设备的连接、两个端部法兰与外部管路的连接即可，相比传统拼接方案减少了三个密封连接点，能有效降低长期使用过程中的泄漏概率，同时减少了现场安装的工作量，缩短设备管路装配的周期。

另外，结构设计时也考虑了管路的承重能力，弯管段的壁厚根据输送介质的压力等级做了匹配，在额定工作压力下，管身的形变余量控制在安全范围内，不会因为介质压力波动导致管身出现永久变形。法兰密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片等多种密封元件，可根据不同的输送介质特性选择对应的密封材质，满足不同腐蚀等级、温度等级的介质输送需求。
