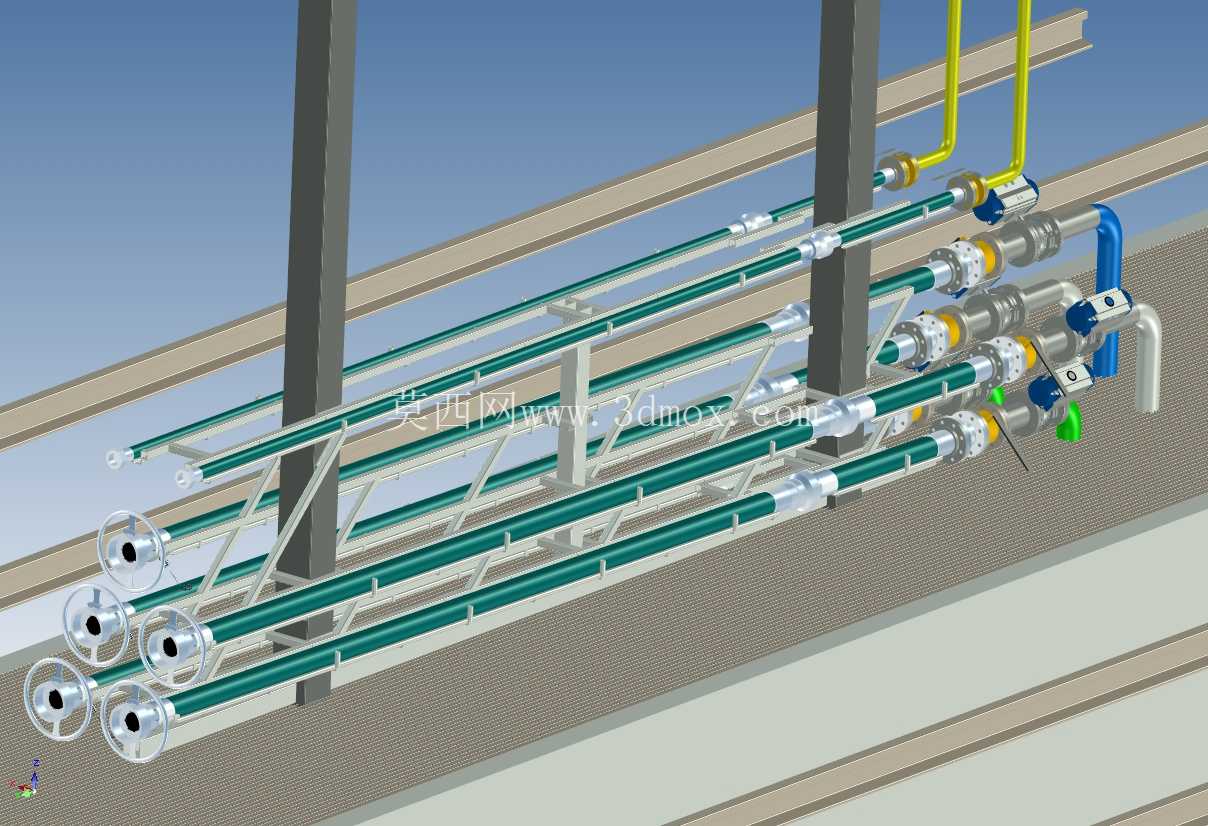

铁路场站多工位管线排布结构设计

　　这套管线结构主要面向铁路场站的整备作业工位设计，覆盖1到6号共六个连续作业位的流体介质输送需求，在场站日常运维、车辆整备作业中，需要为不同工位同步供给压缩空气、清洁水、润滑介质等多种流体，传统分散式布管不仅占用地面作业空间，还容易因管线拖拽、碾压出现泄漏、破损问题，这套架空式排布结构正是针对这类场景痛点做的定向设计。从结构布局来看，所有主输送管路采用沿作业位纵向平行排布的方式，依托厂房现有结构立柱做支撑固定，支撑件采用抱箍式结构卡接在立柱上，不需要额外在地面做混凝土基础，安装时不会破坏现有场站地面结构，也不会占用地面的作业通行空间，作业人员在工位上操作时，不会被地面管线绊倒，场内的小型转运机具也能顺畅通行。

　　管路整体采用分层排布逻辑，不同介质的管路在垂直方向上错开布置，避免不同介质管路交叉干扰，其中大管径主输送管路布置在下层，靠近工位取料接口的高度，小管径的辅助管路、控制气路布置在上层，和主路保持足够的安全间距，后期维护时可以快速区分不同介质的管路，不需要反复核对标识就能快速定位故障点。每个工位对应的位置都预留了独立的取料接口，接口处配置了截止阀和快插接头，作业时不需要额外接长管线，在工位范围内就能完成介质接驳，接口处的阀门采用手轮式操作结构，戴劳保手套也能顺畅开关，不会出现操作打滑的问题。

　　管路的固定支架做了可调式设计，支架上预留了长条形安装孔，安装时可以根据现场实际的立柱间距、管路高度偏差做微调，不需要二次切割支架就能完成装配，能适配不同场站的现有结构尺寸，降低现场安装的改造工作量。管路之间的连接采用法兰加密封垫的结构，相比焊接连接，后期如果某一段管路出现磨损、腐蚀，可以单独拆卸更换，不需要整段管路切割重焊，维护效率更高，法兰连接处的螺栓做了防松处理，适配场站作业时的振动工况，不会因为长期振动出现螺栓松动、介质泄漏的问题。在管路的端部位置配置了排污阀，日常维护时可以直接打开端部阀门排空管路内的残留介质、沉积杂质，不需要拆解管路就能完成排污作业，减少日常维护的工作量。

　　整体安装边界上，管路最外侧距离结构立柱的水平距离控制在合理范围，不会超出立柱的投影范围，避免和场内的起重设备、吊装作业产生干涉，管路的最低安装高度满足场站人员通行、小型机具通行的净空要求，不会出现碰头、刮蹭设备的问题。上层布置的黄色管路为气体介质输送管路，和下层的液体介质管路保持足够的垂直间距，避免液体管路泄漏时滴落到气体管路上，腐蚀气体管路的外壁。所有管路的外表面做了对应介质的色标标识，即使后期标识贴纸磨损，通过管路本身的颜色也能快速区分介质类型，降低误操作的风险。在两个立柱之间的管路段，额外加装了中间支撑托架，避免长距离管路因为自重出现下垂变形，托架和管路之间垫有减震橡胶垫，减少介质输送时的管路振动传递到结构立柱上，降低作业时的振动噪音。这套结构的设计逻辑完全围绕铁路场站的实际作业场景展开，没有做冗余的功能设计，所有结构细节都指向提升安装效率、降低维护难度、保障作业安全这几个核心目标，适配多工位连续作业的流体供给需求，相比传统的布管方式，能有效减少管线的占用空间，降低管线破损的概率，提升场站作业的整体效率。
