工业管线工位排布与停车点位布局设计

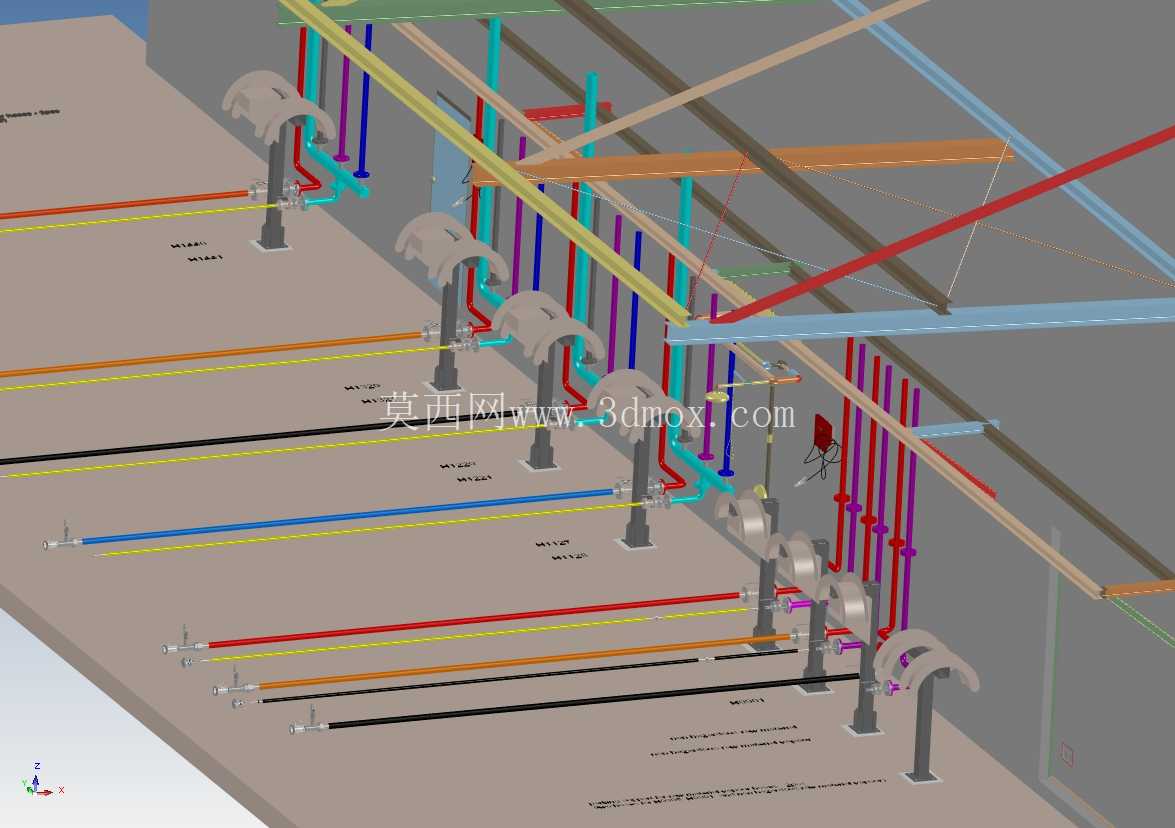

这套三维设计方案聚焦工业生产区域内的管线综合排布与作业工位、停车点位的协同布局，核心解决生产现场多介质管路交叉干涉、作业工位操作空间预留、临时停靠点位边界划定的实际工程问题。从模型呈现的结构来看，整体布局沿地面基准面展开，不同介质的管路采用差异化色彩区分，红色、蓝色、黄色、紫色、黑色管路分别对应不同输送介质，沿墙面与顶部支撑结构分层敷设，避免不同压力等级、不同介质属性的管路出现交叉混排的安全隐患。

设计过程中首先明确了各工位的操作边界，每个停车点位旁都预留了足够的操作空间，对应工位旁的弧形防护结构既可以作为停靠定位的参照标识，也能避免停靠设备过度靠近管路区域造成磕碰。管路的支撑立柱采用等间距排布，立柱底部与地面预埋结构连接，支撑高度统一匹配现场通行净空要求，所有横向敷设的管路都设置了合理的坡度，便于介质输送过程中的排空与积液导流，管路转弯处全部采用标准弯头衔接，减少介质输送的阻力损失。

从安装边界来看，整体布局的地面区域没有超出预设的工位范围，顶部管路的最低敷设高度满足现场人员通行与小型设备转运的净空要求，不同颜色管路之间的层间距符合工业管路安装规范，既预留了后期管路维护的操作空间，也避免了管路之间因热胀冷缩产生的挤压变形。每个停车点位的定位标识与管路接口位置一一对应，停靠到位后可以快速对接对应的管路接口，减少作业前的准备时间，点位旁的地面标注清晰划分了停靠区域边界，避免不同工位的作业范围出现重叠交叉。

在管路走向设计上，优先采用沿建筑结构边缘敷设的方式，减少管路对中间作业区域的空间占用，长距离输送的管路每隔固定间距设置固定支撑，局部存在振动风险的管段额外设置了缓冲固定结构，降低管路运行过程中的振动传递。不同介质管路的连接位置都预留了检修操作空间，便于后期阀门更换与管路维护作业，工位旁的弧形停靠定位件采用圆弧过渡结构，避免停靠过程中出现刚性碰撞损伤设备表面。

整体布局充分考虑了现场作业的动线逻辑，人员通行通道与设备停靠区域完全分隔，管路敷设路径避开了人员频繁通行的区域，所有管路的标识方向与介质流向保持一致，便于现场运维人员快速识别管路属性。停车点位的排布间距统一，既满足单个工位的独立作业需求，也兼顾了相邻工位之间的协同作业便利性，每个点位对应的管路接口高度统一，适配常规停靠设备的接口对接高度，减少对接过程中的管线弯折问题。
