电弧炉炉套冷却环管四分段弯管构件

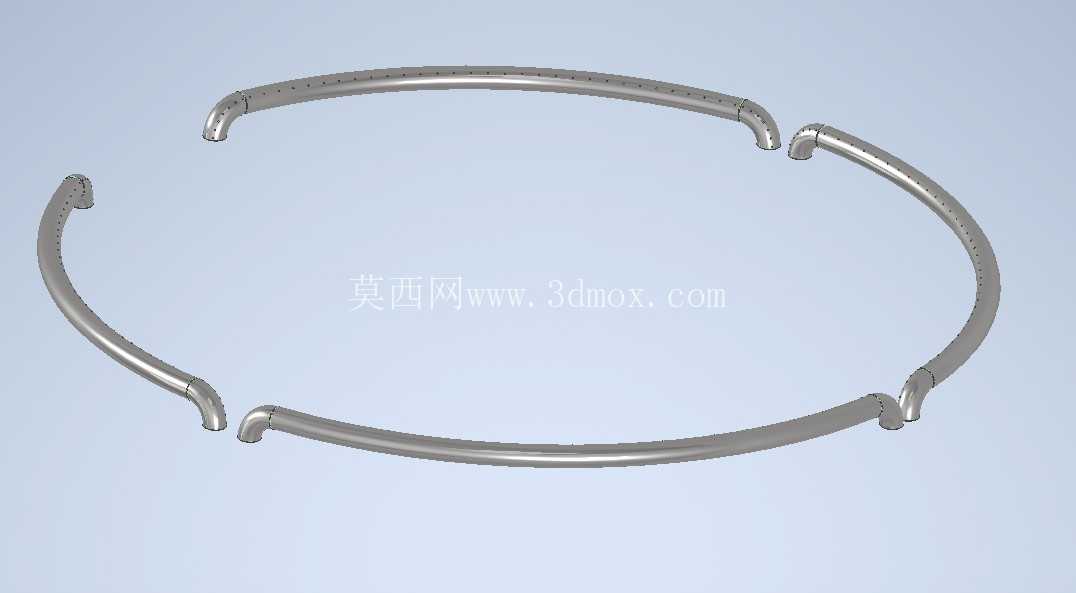

冶金高温熔炼工位里，电弧炉炉体侧壁与炉盖衔接区域长期承受弧光辐射、高温烟气冲刷以及炉料喷溅带来的热负荷，单纯依靠耐火砖衬层难以把钢结构壳体温度长期控制在安全区间，环形布置的冷却管路就是在这种工况下承担强制水冷换热的核心构件。这套分段弯管构件对应整圈冷却框架的四分之一弧段，现场拼装时四段同规格弧管沿炉体周向首尾对接，配合外接供水干管与回水集管形成闭环冷却回路，循环水在管内持续流动带走炉壳向外传递的热量，避免炉壁钢板出现过热蠕变、衬层锚固结构失效的问题。

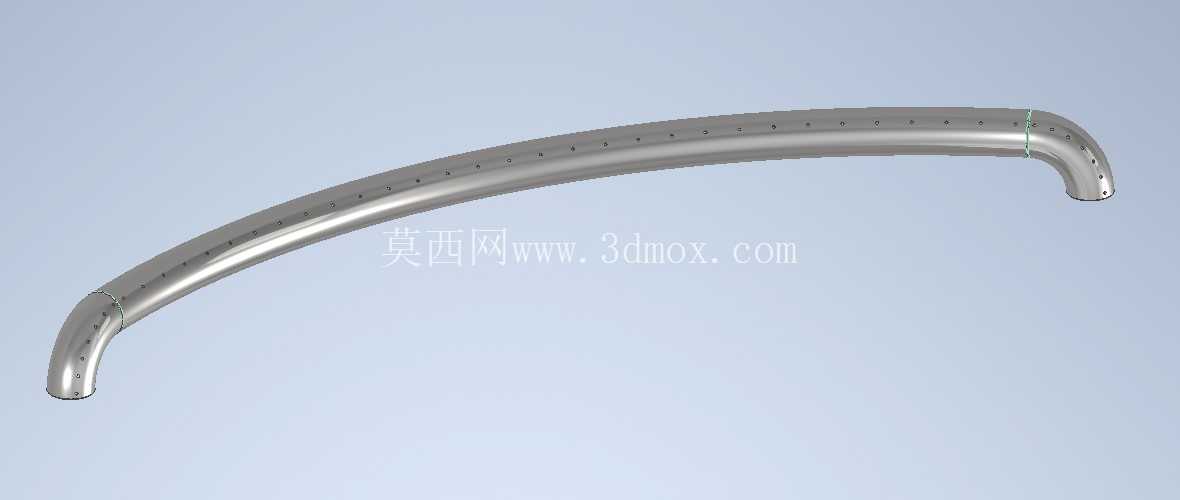

从结构形态来看，构件主体为大曲率环形弯管，沿圆弧走向均匀排布大量径向开孔，这些点位对应炉壳外侧的喷嘴安装位或者测温、固定附件的接驳位点，管体两端预留带弯折角度的对接端头，端头轴线并非沿圆弧切线直接伸出，而是做了小角度外撇处理，目的是在相邻弧段拼接时留出法兰或者焊接坡口的操作空间，避免周向拼装时相邻管段端头发生干涉。弯管的弯曲半径完全匹配电弧炉炉套的外周轮廓，管体中心线与炉壳外壁保持恒定间距，既不会因为距离过近导致管路被高温炉体直接烘烤，也不会因为外伸尺寸过大挤占车间现场的操作通道、妨碍炉体倾动机构的运动轨迹。

设计这类环形冷却管路时，首先要核算弧段的流通截面积与整圈水循环流量的匹配关系，单段管长对应的水阻要和其余三段保持一致，避免四段并联之后出现某一弧段水流偏流、局部汽化结垢的问题。弯管加工阶段要控制椭圆度，大曲率弯制过程中如果管壁内侧出现褶皱、外侧壁厚减薄超标，高压通水之后容易在应力集中位置出现泄漏，因此建模时就把弯管的最小弯曲半径设定在管材允许的冷弯/热弯工艺范围内，不需要额外加装定制弯头就能直接弯制成型，减少焊缝数量也就降低了高温工况下的漏水隐患。

安装边界方面，四分之一弧段的两个端头在整圈拼装时分别对接相邻弧段的接口，拼接完成后整环的内径要略大于炉套的最大外径，管路和炉壳之间预留的间隙用来布置隔热垫片与固定支座，支座沿弧向间隔分布，把管路重量传递到炉体支撑钢结构上，同时吸收管内通入冷却水之后产生的热胀冷缩位移。管体上的径向孔位角度全部指向炉壳中心，保证后续加装的冷却喷嘴可以正对炉壁外表面喷淋，或者让固定螺栓垂直穿过管路支座与炉壳连接板，避免斜向安装带来的附加剪切力。

实际钢厂运行场景中，这类分段冷却框架相比整根环形弯管更便于运输与现场更换，炉役检修期间如果某一段管路被烧损或者出现壁厚磨穿，不需要拆解整圈管路，仅需单独拆除对应的四分之一弧段即可完成替换，大幅缩短停机维护时长。建模过程中把弧段的分段角度、端头外撇量、孔位周向间距全部参数化，调整炉体直径规格时只需要修改环形路径的半径参数，弯管主体、端头接驳结构、表面开孔特征就能同步更新，不需要重新逐段绘制管路走向，也能直接导出弯管加工所需的各段弧长、弯曲角度数据，供下料与弯制工序直接使用。管路内部流道在建模时保持全程顺滑过渡，不存在急转死角，循环水中携带的少量杂质不会在弧段低点淤积，长期运行也能维持稳定的换热效率。
