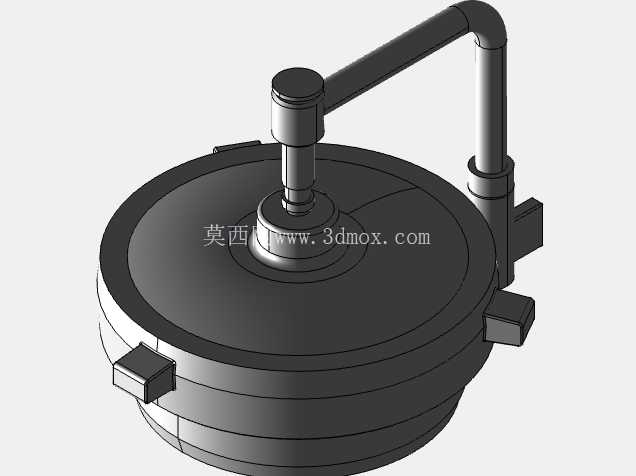

12英寸快开式压力罐体带侧出管路结构

　　这款12英寸规格的快开式压力罐体结构，在中小批量流体处理、实验室中试装置、小型物料反应工况中有着非常广泛的适配性，日常做溶剂暂存、低压反应、物料中转都能用到，相比法兰螺栓紧固的常规罐体，它的核心优势就是开盖闭合的操作效率极高，不需要逐个松紧螺栓，单人即可在数秒内完成开盖动作，对于需要频繁开盖取放物料、清理内腔的工况来说，能大幅降低操作辅助时间，减少操作人员的劳动强度。从结构设计逻辑来看，整个罐体采用圆形承压腔体结构，筒体部分做了多层环形加强筋设计，既可以在不额外增加壁厚的前提下提升筒体的环向刚度，降低承压状态下的筒壁变形量，也能在筒体卷制焊接过程中起到定型作用，减少焊接变形带来的圆度误差。

　　罐盖部分和筒体之间采用三侧均布的快锁压块结构，三个压块沿圆周120度均匀分布，闭合时压块同时扣合罐盖与筒体的法兰翻边，配合中心的压紧提升机构，能够让罐盖的密封面受力均匀，避免单侧压紧导致的密封垫片偏压泄漏问题。中心的压紧机构采用梯形螺纹传动，具备自锁特性，当压块扣合到位后，旋转顶部的手轮就可以带动罐盖垂直下压，不会在压紧过程中出现罐盖转动摩擦密封垫片的问题，能有效延长密封件的使用寿命，同时梯形螺纹的承载能力强，长期频繁操作也不会出现螺纹滑牙的问题。

　　侧出的弯管管路采用90度直角弯头结构，从罐盖侧部垂直引出后水平转向，接口位置预留了标准的外连接法兰结构，可以直接对接外部的进料、出料或者排气管道，管路和罐盖的连接位置做了加厚凸台设计，避免管路焊接或者螺纹连接时出现应力集中导致的开裂问题，同时这个侧出管路的走向也避开了中心压紧机构的操作空间，操作人员旋转手轮时不会被管路干涉。安装边界方面，整个罐体的主体直径为12英寸，也就是约305毫米，加上侧出管路之后的最大横向宽度约420毫米，顶部管路最高点距离罐体底部的高度约380毫米，安装时只需要在支撑平台上预留对应直径的安装固定位，将罐体底部的三个支撑脚通过螺栓固定即可，不需要额外做复杂的安装支架。

　　在密封设计上，罐盖和筒体的配合面预留了标准的O型圈安装槽，槽深和槽宽按照O型圈的压缩率25%设计，在0.6MPa以内的低压工况下可以实现可靠密封，不需要额外增加密封紧固力。三个快锁压块的接触面做了斜面设计，当罐盖下压时，压块的斜面会自动产生向内的扣合力，内部压力越高，压块的扣合越紧密，不会出现压力升高导致压块松脱的问题，这个结构设计也经过了实际工况的验证，在频繁开闭的使用场景下，锁止结构的可靠性远高于卡扣式的快开结构。另外整个罐体的所有转角位置都做了圆角过渡，没有卫生死角，如果是用于食品、医药类的物料处理场景，也可以很方便地做内腔抛光处理，满足卫生级的使用要求，不会出现物料残留堆积的问题。在建模过程中，所有配合面都预留了合理的公差间隙，快锁压块和法兰翻边之间预留了0.5毫米的活动间隙，保证开闭过程中不会出现卡滞，中心压紧螺杆和螺母之间的配合采用H8/g7的间隙配合，既保证传动顺畅，也不会出现过大的晃动量。侧出管路的弯头采用大曲率半径的弯管结构，相比直角焊接弯头，流体在管路内的流动阻力更小，不会出现物料在弯头位置堆积堵塞的问题，对于含有少量固体颗粒的物料输送场景也有很好的适应性。
