热力学有限元仿真用带空腔结构零件

　　在工业装备的热管理设计环节，带空腔的结构件是热交换、热传导路径优化中极为常见的载体，这类零件的热力学表现直接决定整套温控系统的运行稳定性，小到消费电子的散热模组腔体，大到工业换热设备的流道空腔，都需要在设计阶段通过高精度的有限元模拟完成参数验证，避免实物样机阶段出现热应力集中、局部热通量超标、温度梯度过大等不可逆的设计缺陷。这款空腔结构零件的建模逻辑完全贴合工程仿真的实际需求，没有冗余的装饰性特征，所有几何边界都做了仿真友好的处理：内外壁的过渡圆角统一取壁厚的1/8，既避免了直角结构带来的网格奇点问题，也符合实际机加工或者注塑成型的工艺圆角要求，不会出现仿真模型和实际加工件几何偏差过大的问题。

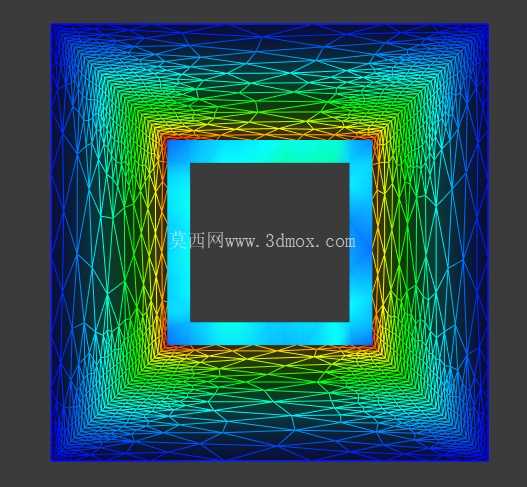

　　从结构尺寸来看，零件整体为对称式矩形框型结构，外轮廓的长宽比控制在1.2:1，空腔部分的内边缘和外边缘保持等距壁厚，这种等壁厚设计一方面可以让热流在壁面传导时保持均匀的通量分布，不会因为局部壁厚突变产生热阻突变点，另一方面也方便在仿真时做网格的结构化划分，大幅降低网格数量提升求解效率，同时也能保证求解结果的收敛性。在实际的工程应用场景中，这类空腔结构常被用作恒温腔体的围护结构、流体换热的流道外壁、电子设备的屏蔽兼散热壳体，不同场景下对空腔的热边界条件设置差异极大：如果是作为换热流道外壁，需要在内壁面对流换热系数、外壁面自然散热系数做精准赋值；如果是作为恒温腔体围护，需要在空腔内部填充保温介质时对应设置材料的导热系数参数。这款模型的几何结构完全覆盖了这类场景的共性特征，没有绑定特定的行业专属结构，因此可以作为通用的热力学仿真教学载体，帮助初学者快速掌握热传导仿真的全流程设置：从材料属性赋值，到网格划分的疏密控制——在靠近内外壁面的热梯度集中区域做网格加密，在远离壁面的区域适当粗化网格平衡计算精度和效率，再到热载荷、边界条件的施加，最后完成热通量云图、温度分布云图的后处理分析。很多刚接触有限元热分析的工程师容易犯的错误是忽略几何细节对仿真结果的影响，比如直接用无圆角的直角结构做仿真，会在直角位置出现不符合实际的热应力奇异值，或者壁厚设置不均匀导致热流计算结果和实际测试偏差超过30%，这款模型在设计时特意保留了工程实际中必须的工艺特征，同时剔除了对热仿真结果无影响的安装孔、定位凸台等次要特征，让学习者可以把注意力集中在热传导本身的参数设置上，而不是花费大量时间处理无关的几何细节。

　　从安装边界来看，这款零件的外端面预留了均匀的安装边宽度，可以适配常见的法兰连接、螺栓紧固的安装方式，在仿真时既可以将安装边设置为固定约束做热-结构耦合分析，计算热膨胀带来的结构变形量，也可以将安装边设置为绝热边界，模拟实际安装中隔热垫片的隔热效果，覆盖绝大多数工程场景下的边界设置需求。在做热通量分析时，这款对称结构的优势尤为明显，学习者可以通过对称面的设置将模型切分为1/4进行计算，进一步降低计算资源消耗，同时可以通过对称面的热流分布对称性快速判断自己的边界条件设置是否正确，如果出现对称面热流分布不对称的情况，就能及时排查材料赋值、载荷施加过程中出现的错误，这种自检特性对于仿真入门学习者来说非常友好，能大幅降低学习过程中的试错成本。

　　不同于很多为了建模而建模的几何模型，这款空腔零件的每一处几何尺寸都对应着实际工程中的设计考量：壁厚的取值参考了常见塑料壳体、铝合金散热壳体的常用壁厚范围，空腔的容积比例参考了换热设备中流道截面积和外壁面积的常用比值，过渡圆角的取值既满足工艺要求也符合仿真网格划分的最佳实践，完全可以作为热力学仿真练习的标准算例载体，帮助结构设计、热设计从业者快速掌握有限元热分析的核心逻辑，避免在实际项目中因为基础设置错误导致仿真结果失真，影响产品设计的迭代效率。
