塑料颗粒气力输送用滑管换向开关

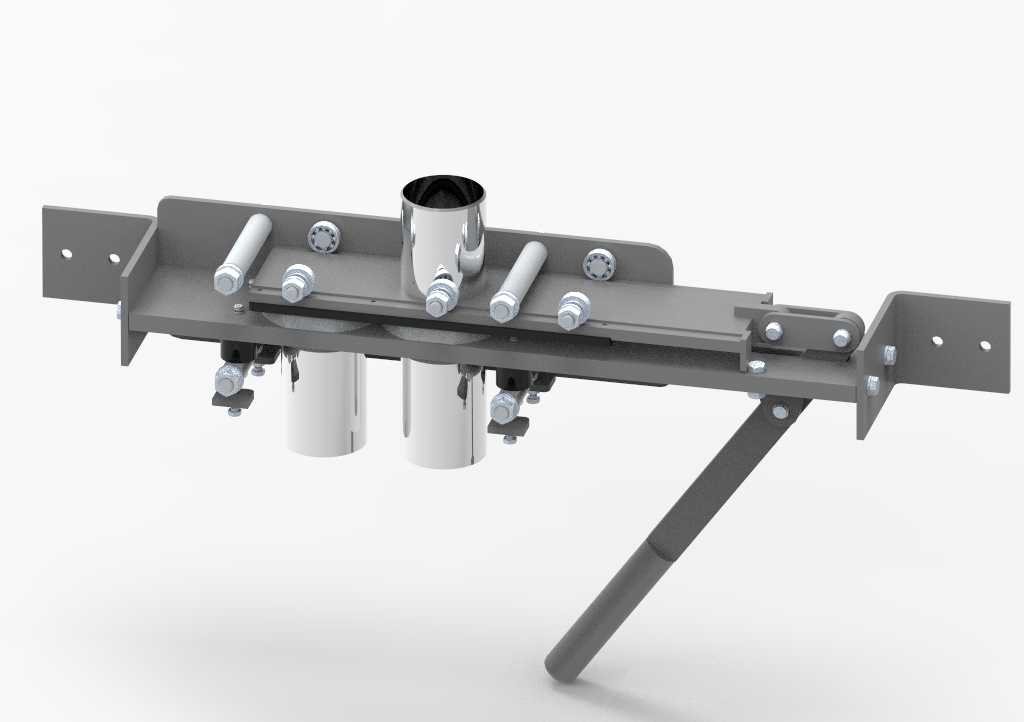

　　这套滑管开关结构主要适配塑料加工车间的原料气力输送管路，在注塑生产的集中供料系统里承担管路换向的核心作用，当多台注塑机共用同一套原料输送管线时，可通过操作侧置的扳动手柄，带动内部滑管移动，实现不同输送支路的通断切换，避免不同品类塑料颗粒在输送过程中出现混料问题，保障注塑产品的原料纯度。从结构设计来看，整体采用板式拼接框架，上下两块安装板通过四根等长的支撑立柱定位，所有板件连接位置均采用内六角螺栓紧固，既保证了整体框架的刚性，也方便后期拆解维护内部的滑管密封组件。滑管主体采用圆管截面设计，与侧边的驱动拨叉直接连接，手柄扳动时的力矩通过拨叉直接传递到滑管上，传动路径短，操作阻力小，扳动到位后可通过侧边的定位结构锁定位置，

　　避免输送过程中气流压力波动导致滑管移位出现漏料问题。安装层面，设备两端伸出的L型安装支架开有长圆形安装孔，可适配不同安装基面的孔位偏差，安装时只需将支架通过螺栓固定在输送管路的接驳架体上，对接两端的输送管道即可完成装配，不需要额外制作复杂的安装转接件。内部滑管与固定阀腔之间预留了合适的配合间隙，搭配耐磨密封件，既可以降低滑管移动时的摩擦阻力，也能在0.2-0.6MPa的低压气力输送工况下保证管路密封性，减少输送过程中的气压泄漏，降低供料系统的能耗。设计过程中充分考虑了塑料颗粒输送的工况特性，所有过流面均做了锐边倒钝处理，避免颗粒在管路切换位置出现卡滞、积料问题，侧置的手柄操作位置避开了管路正下方的落料区域，

　　操作时不会被泄漏的散落颗粒影响，整体结构没有复杂的异形曲面，所有板件均可通过常规激光切割、折弯工艺加工，加工成本低，备件替换方便，适合中小型注塑加工厂的集中供料系统改造或新建项目配套使用。在实际生产场景中，这类滑管开关相比传统的翻板式换向阀，流道更顺畅，颗粒输送时不会出现拐角积料的问题，尤其适合输送添加了玻纤的改性塑料颗粒，可大幅减少原料在阀件内部的残留，降低换料时的清料工作量，缩短换产等待时间。
