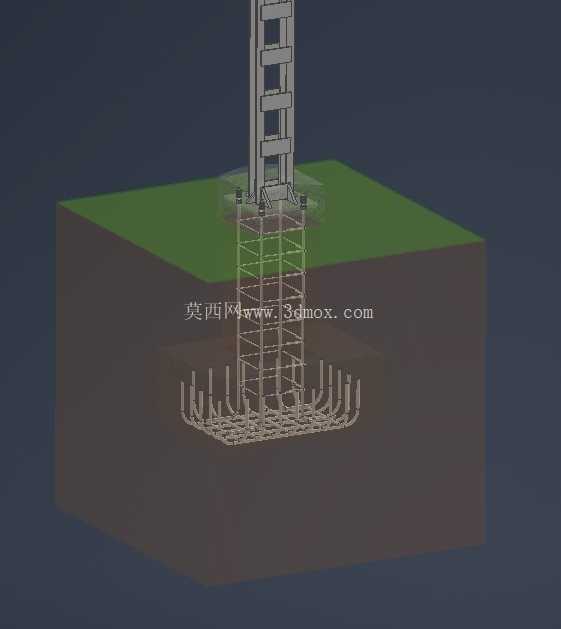

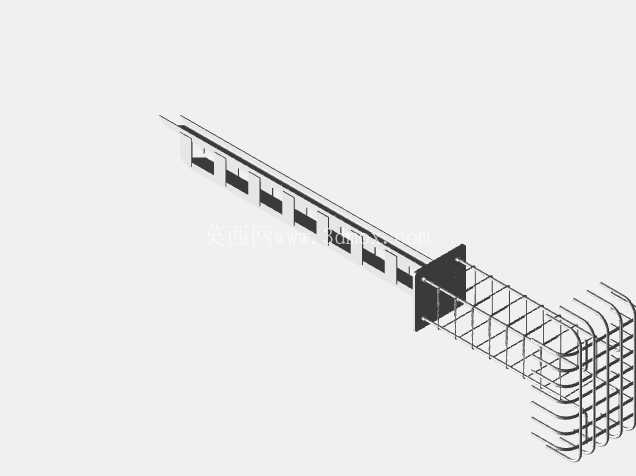

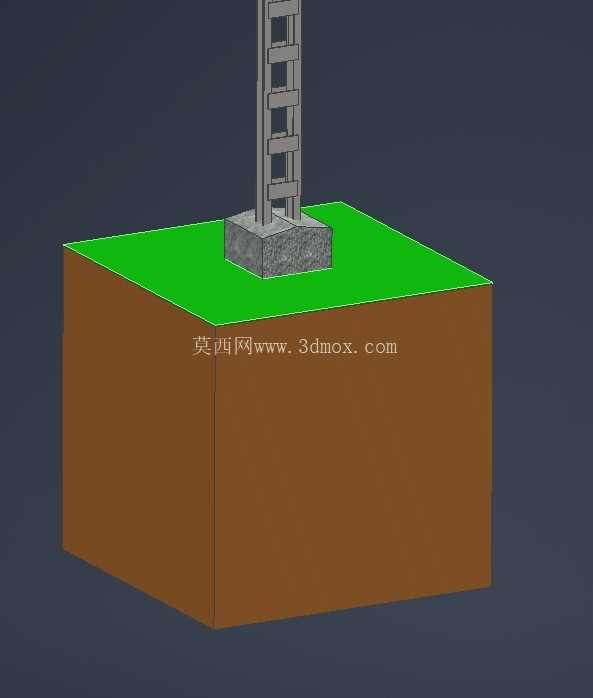

带钢筋立柱的室外管道混凝土支撑基础结构

这套结构主要服务于室外架空管线的支撑场景，常见于厂区工艺外管、市政长输管线的架空敷设段，区别于直接埋地的管线敷设方式，架空管线需要在间隔一定距离的位置设置支撑点，抵消管线自重、内部介质重量以及风载、温度形变带来的附加作用力，这套带钢筋立柱的混凝土点基础正是为这类支撑场景提供稳定的下部承载结构。

从实际用途来看，这套结构承担着双重传力作用：上部露出地面的钢筋混凝土立柱直接承接管道支架的荷载，包括管线竖向重力、管线热胀冷缩产生的水平推力、极端天气下的风荷载甚至偶然积雪荷载，所有荷载通过立柱传递到下方的混凝土承台，再由承台将集中荷载均匀扩散到下方的地基土层中，避免局部压强过大导致基础沉降、立柱倾斜，最终引发管线变形、接口泄漏等工程问题。

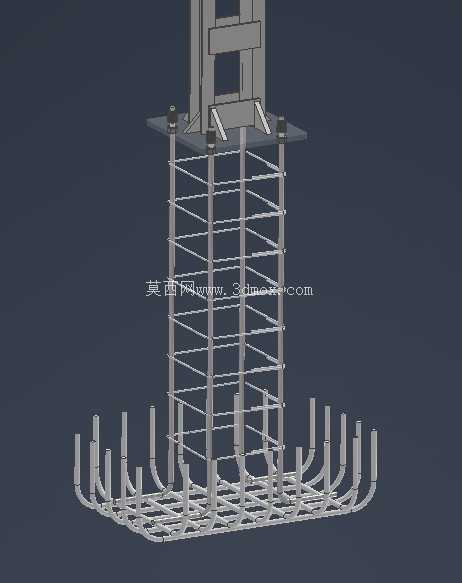

功能特性上，这套结构做了针对性的受力优化：立柱内部配置的钢筋笼沿竖向通长布置，箍筋按受力区间加密，既可以承担立柱受弯时的拉应力，也能约束核心区混凝土避免受压崩裂，适配室外管线支撑常见的压弯复合受力状态；下方的混凝土承台做了放大脚设计，相比等截面立柱直接落地，大幅增加了与地基的接触面积，降低基底压应力，适配多数普通粉质黏土、砂土的天然地基承载力要求，不需要额外做桩基础处理就能满足多数中小口径管线的支撑荷载要求。承台顶面与立柱衔接的位置做了局部找平处理，方便后续上部管道支架的安装固定，立柱顶部预留了预埋件安装的平整界面，不需要现场二次剔凿就能完成支架与立柱的刚性连接。

设计思路上，这套结构没有追求冗余的安全余量，而是完全贴合室外管道支撑的实际受力边界做匹配设计：首先根据常见室外架空管道的跨距要求，确定立柱的设置间距通常在6-12米区间，对应单根立柱需要承担的管线荷载范围，反推立柱的截面尺寸与配筋率，避免配筋过多造成材料浪费，也防止配筋不足留下结构安全隐患；承台的埋深设置在当地冻土层以下，避免冬季土壤冻胀将承台顶起造成立柱标高变化，同时承台底部设置了素混凝土垫层，找平基底的同时隔离地基土壤，避免浇筑承台时混凝土水分被土壤吸收影响成型强度。结构外露部分的混凝土标号选择兼顾了抗渗与抗冻要求，适配室外长期暴露的使用环境，减少雨水渗入、冻融循环造成的混凝土表层剥落、钢筋锈蚀问题，延长结构整体使用寿命。

外形尺寸与安装边界方面，这套点基础的承台为正方形截面，边长尺寸根据上部荷载等级通常在800mm到1500mm区间，承台厚度控制在300mm到500mm，保证荷载扩散的角度符合混凝土结构受力的刚性角要求，避免承台出现冲切破坏；上部立柱的截面尺寸根据支撑高度调整，支撑高度在3米以内时通常采用300mm*300mm的正方形截面，支撑高度超过3米时适当放大截面尺寸到400mm*400mm，保证立柱的长细比在合理区间，避免风载作用下立柱出现过大挠度晃动管线。安装时需要控制承台顶面的水平度偏差在5mm以内，立柱的竖向垂直度偏差不超过立柱高度的千分之一，避免上部管道支架安装后出现偏斜，导致管线受力不均；基础周边回填时需要分层夯实，压实系数不低于0.94，避免后期地面沉降造成基础周边土体塌陷，影响基础整体稳定性。对于存在腐蚀性介质的厂区场景，还可以在混凝土表层增加防腐涂层，提升结构在特殊环境下的耐受能力。
