罐车对接IBC吨桶流体装卸作业装置

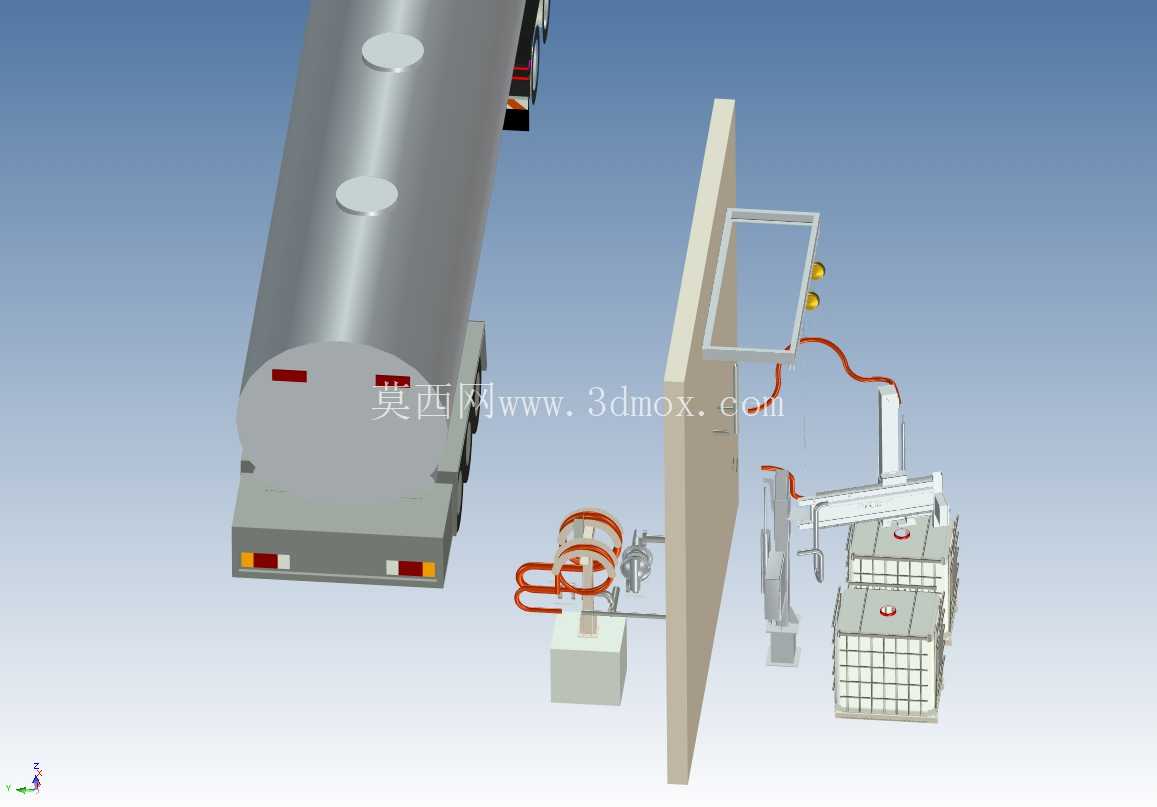

　　这套装置的核心应用场景，集中在化工仓储、液体物料中转场站的罐车卸车环节，解决槽罐车到场后，将液态物料直接分流灌装到IBC中型散装容器的作业需求，省去中间固定储罐中转的冗余流程，尤其适合小批量多批次的物料分发、临时站点物料转运作业，在涂料、溶剂、车用尿素、食品级液态原料的短途配送站点应用十分普遍。从结构布局来看，整套装置沿装卸位的防撞隔墙布置，隔墙一侧预留罐车停靠的安全距离，匹配常规公路槽罐车的卸料口高度范围，卸料臂的回转半径覆盖1.5米到3.5米的作业区间，能够适配不同长度罐车的卸料口位置偏差，不需要司机反复调整车辆停靠位置，降低场站停靠对位的操作难度。

　　隔墙另一侧为IBC吨桶的灌装工位，预留的操作空间可同时容纳两个标准IBC吨桶就位，单桶额定承载1000L的常规规格，工位地面预留吨桶叉车作业的通道边界，灌装完成后可直接通过叉车转运离场，不需要额外的二次搬运。装置的流体输送路径做了分段式设计，罐车端配置带快速接头的对接管路，配套的管路固定支架可在非作业时将对接臂收拢固定，避免占用车辆通行空间，管路中间设置的截止阀组安装在隔墙的操作侧，操作人员站在灌装工位即可完成阀门开闭操作，不需要在罐车停靠区和灌装区之间往返。

　　灌装端配置可升降的灌装头，升降行程匹配IBC吨桶的进料口高度差，灌装时可将出料口伸入桶内，减少液体飞溅和挥发，对于易挥发的有机溶剂类物料，还可配套气相回流管路接口，减少作业过程中的物料损耗和安全隐患。设计过程中重点考虑了作业的安全边界，隔墙作为防火防爆分隔结构，将罐车停靠的外部区域和内部灌装作业区做物理隔离，管路上的静电跨接结构随管路同步布置，所有金属构件之间做等电位连接，避免流体输送过程中静电积聚引发安全风险。操作侧的管路支架做了圆角处理，避免人员操作、吨桶转运过程中发生磕碰，灌装工位的地面预留积液收集槽的安装位置，可承接灌装过程中滴漏的少量物料，避免污染场地。

　　整套装置的结构没有采用复杂的电控元件，核心动作通过机械回转臂、配重式升降结构实现，不需要外接动力源即可完成对位操作，维护成本极低，适合无外接电源的临时中转站点使用，同时所有管路接口都采用标准通用规格，可根据输送物料的特性更换不同材质的管路，适配腐蚀性、食品级等不同属性的液态物料输送需求。对位结构的阻尼设置经过匹配，操作人员单手即可拉动卸料臂完成对位，臂架的自锁结构可在任意作业位置保持固定，不会因为管路自重发生移位，灌装头的位置可根据吨桶的摆放偏差做小范围水平调整，抵消吨桶摆放时的位置误差，不需要反复挪动吨桶位置。非作业状态下，所有臂架都可收拢贴靠隔墙放置，整个装卸位的通行空间完全释放，可作为普通场站通道使用，提高场地的空间利用率。
