赛车转向操纵轮结构设计方案

　　在场地赛车、改装乘用车的转向系统设计中，操纵轮作为驾驶员与车辆转向机构直接交互的核心部件，其结构合理性直接决定驾驶操控精度、长时间握持的疲劳度以及激烈驾驶工况下的结构可靠性，不同于民用量产车偏向舒适化的转向盘设计，该款操纵轮针对竞技驾驶场景做了针对性的结构优化。从实际使用场景来看，这类操纵轮多适配于不带转向助力的轻量化赛车、场地卡丁车以及改装后用于赛道日的民用性能车，这类应用场景下，驾驶员需要通过操纵轮直接感知路面反馈的轮胎抓地力变化，同时在连续过弯、高速避让等操作中，需要快速完成大角度转向输入，这就要求操纵轮在结构强度、握持手感、力反馈传递效率上都满足竞技级要求。

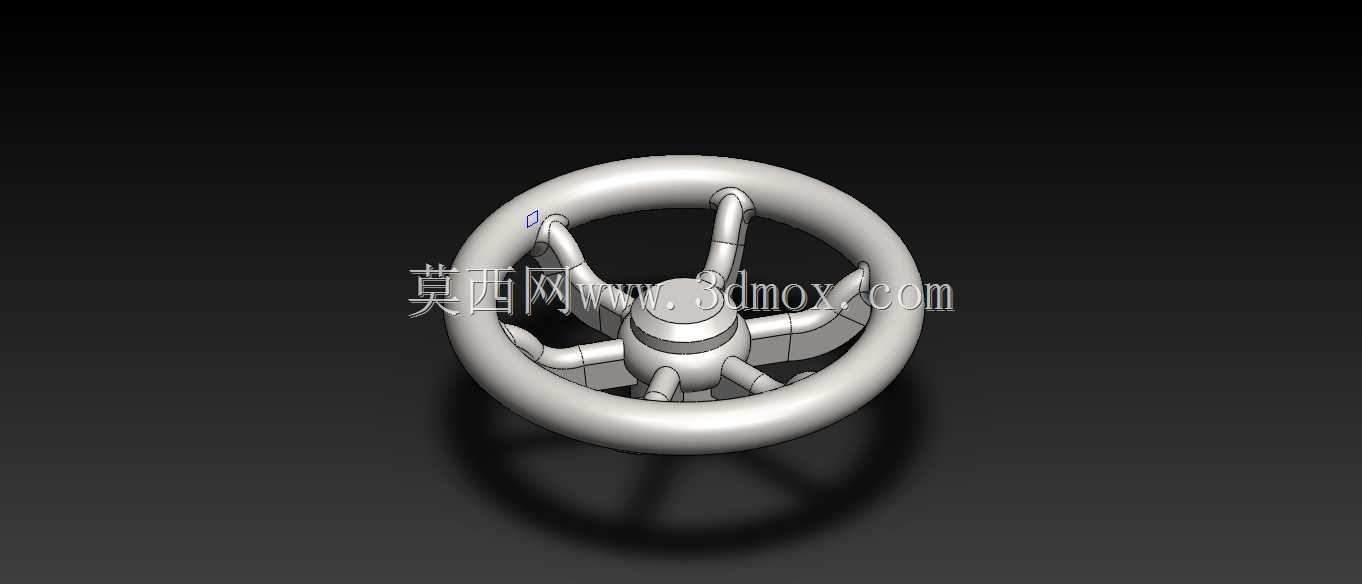

　　从功能特性上看，该操纵轮采用环形轮圈搭配六辐支撑的结构布局，轮圈截面做了贴合手掌握持弧度的圆弧过渡处理，没有生硬的棱角，避免长时间佩戴赛车手套握持时出现局部压痕，六根辐条采用等角度均匀分布的设计，每根辐条从中心安装基座平滑过渡到轮圈内缘，过渡位置做了大圆角处理，避免应力集中，在驾驶员施加较大转向力矩时，应力可以沿着辐条均匀分散到整个轮圈结构上，不会出现局部应力过载导致的辐条断裂问题。中心安装基座为圆柱形凸台结构，基座上预留了与转向柱花键轴匹配的安装孔位，安装端面做了平面度处理，保证装配后操纵轮与转向柱的同轴度，避免高速行驶时出现转向盘抖动的问题。

　　设计思路上，这款操纵轮没有额外集成多功能按键、安全气囊安装位等民用车辆的附加结构，完全围绕轻量化与结构强度做平衡设计，整体采用等壁厚的实体结构建模，轮圈、辐条、中心基座的壁厚保持一致，既可以满足金属3D打印或者铝合金铸造的工艺要求，也能在保证结构强度的前提下尽可能降低整体重量，减少转向系统的转动惯量，让驾驶员的转向操作更加跟手，不会出现转向输入滞后的问题。辐条的造型采用了仿生类指状的平滑曲面设计，没有采用生硬的直辐条结构，一方面是曲面结构的抗扭刚度更高，在承受大扭矩转向输入时，辐条的形变量更小，转向力的传递更加直接，另一方面平滑的曲面结构也能减少驾驶员在快速打方向时，手部与辐条剐蹭造成的不适感。

　　从安装边界与尺寸适配来看，该操纵轮的轮圈外径适配竞技驾驶常用的300-320mm尺寸区间，这个尺寸区间既可以保证驾驶员在坐姿低矮的赛车座舱内有足够的腿部操作空间，不会出现打方向时腿部与轮圈干涉的问题，也能保证足够的转向力臂，让驾驶员在无助力的转向系统中不需要施加过大的握力就能完成转向操作。中心安装基座的安装孔位按照通用赛车转向柱的花键规格设计，安装孔深度满足转向柱的插入深度要求，基座端面预留了固定螺栓的沉头孔位，装配后螺栓头不会突出基座表面，避免影响驾驶员手部在中心区域的操作。轮圈的截面直径按照30mm左右的握持尺寸设计，刚好适配佩戴赛车手套后的手掌握持弧度，握持时手掌可以完全贴合轮圈表面，不需要刻意调整握姿就能稳定发力。

　　在实际装车适配时，这款操纵轮可以直接替换同规格的原厂竞技转向盘，不需要对转向柱做额外改装，安装后轮圈的前后位置可以通过转向柱的调节机构适配不同身高、臂长的驾驶员，保证驾驶员在系好多点式安全带后，手臂自然弯曲就能握持到轮圈的最佳操作位置。结构设计上，整个模型的所有曲面都做了G2连续处理，没有出现曲面褶皱、尖角、破面等问题，既可以直接用于加工生产，也可以作为转向系统人机工程验证的数字样机，在虚拟仿真环境中测试不同握姿下的手部受力情况，优化转向操作的人机交互体验。针对激烈驾驶工况，该结构在建模时已经做了受力仿真验证，在单侧轮圈施加150N的瞬时冲击力时，整个结构的最大应力远低于常用铝合金材料的屈服强度，不会出现塑性变形，完全满足场地赛车连续高强度驾驶的结构可靠性要求。
