PET条切割设备专用减速齿轮箱结构设计

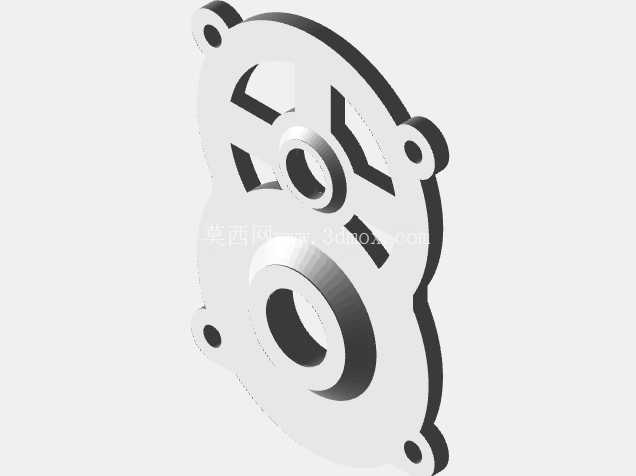

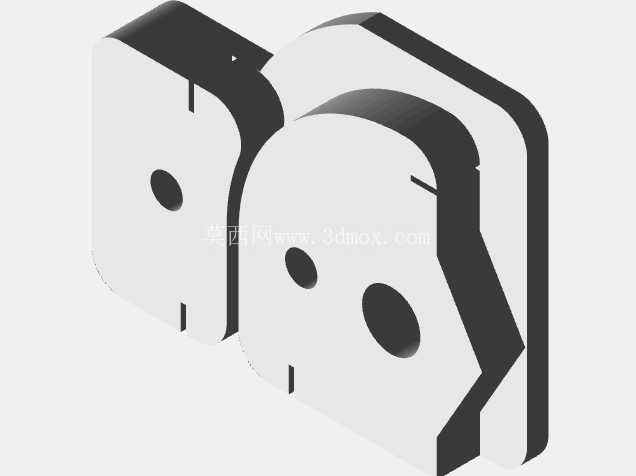

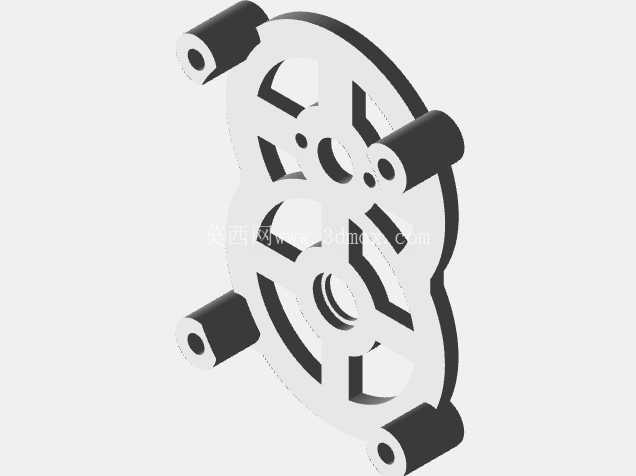

　　这款齿轮箱是面向PET塑料条切割回收场景开发的专用减速传动部件，核心作用是匹配小型直流驱动电机的高转速低扭矩输出特性，将动力转换为切割作业所需的低转速大扭矩输出，适配PET瓶片、废塑料条裁切过程中需要的稳定切削力矩，避免切割过程中因负载波动出现卡滞、闷转的问题。从结构设计逻辑来看，整体采用多级平行轴圆柱齿轮传动布局，齿轮与箱体支撑结构均采用可3D打印的工程塑料材质制作，箱体采用分体式框架拼接结构，没有复杂的倒扣与异形曲面，普通FDM3D打印机无需额外支撑即可完成全部零件的打印制作，大幅降低了自制回收设备的传动部件加工门槛。

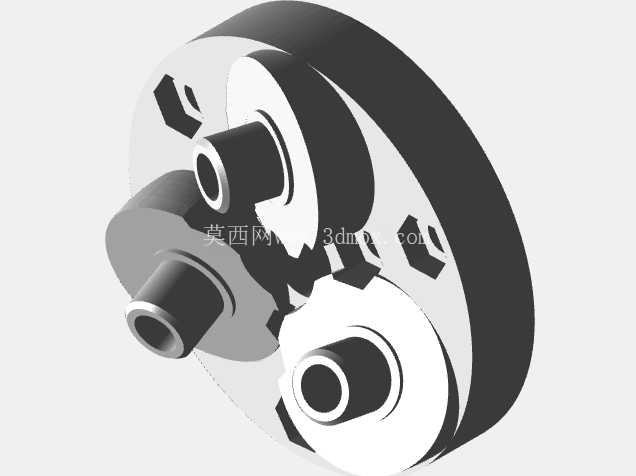

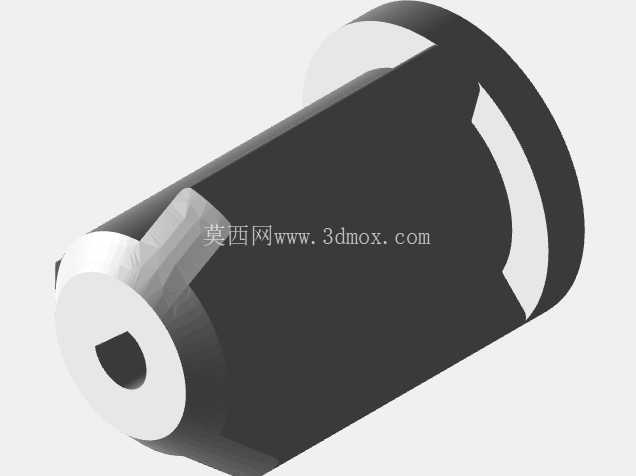

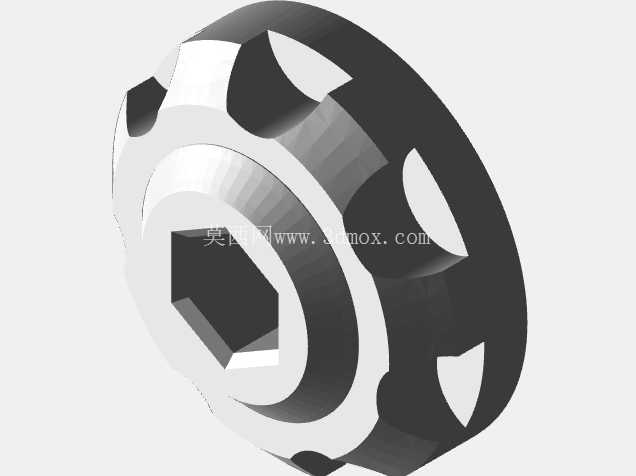

　　传动路径上，输入端直接适配常见的小型直流减速电机输出轴，通过齿轮啮合逐级放大扭矩，最终输出端采用带定位卡槽的轴头结构，可直接安装切割刀盘或者送料辊轮，不需要额外设计转接连接件，安装时仅需将电机嵌入箱体输入端的定位槽，通过箱体上预留的螺丝孔位完成轴向固定，即可完成动力部分的装配，齿轮啮合间隙通过箱体拼接时的定位柱公差控制，不需要额外添加调整垫片，装配难度对非机械专业的DIY制作者也十分友好。从安装边界来看，齿轮箱整体外形为规整的长方体结构，输出轴与输入轴呈平行布局，整体宽度控制在100mm以内，长度不超过150mm，输出端中心高度与配套的刀盘安装位完全匹配，侧面预留的安装孔位可直接固定在设备的铝型材机架上，不需要额外设计安装转接板。

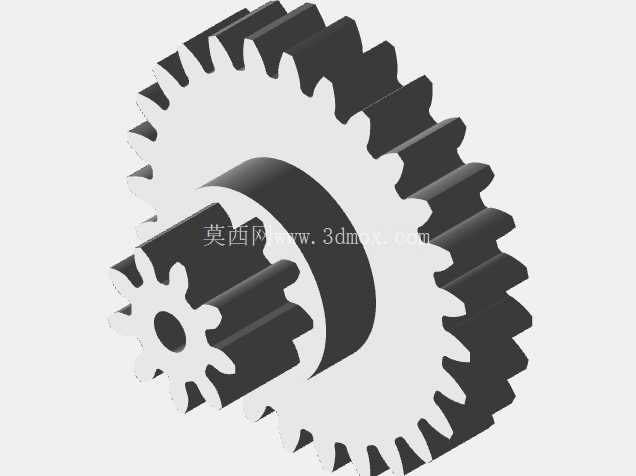

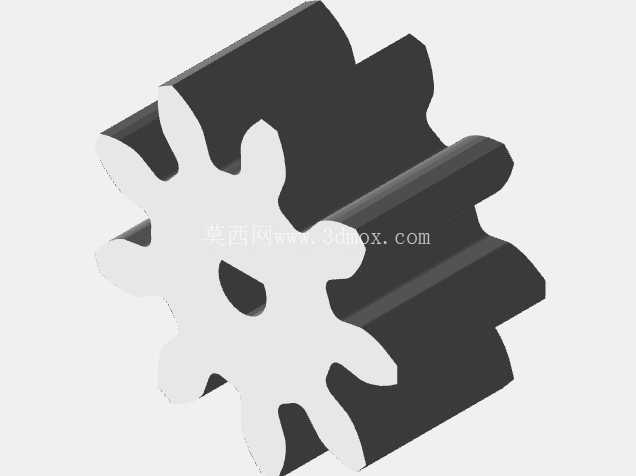

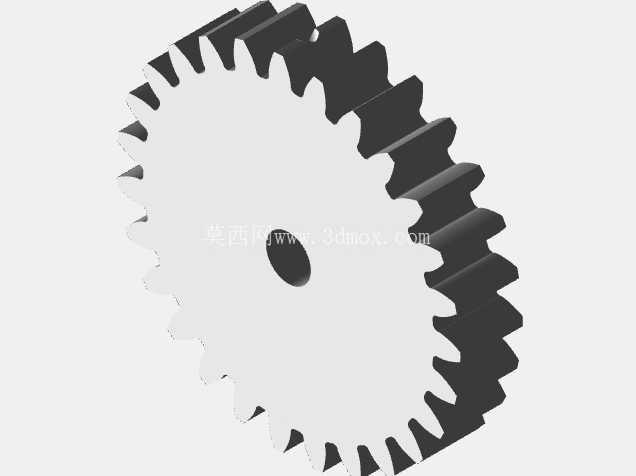

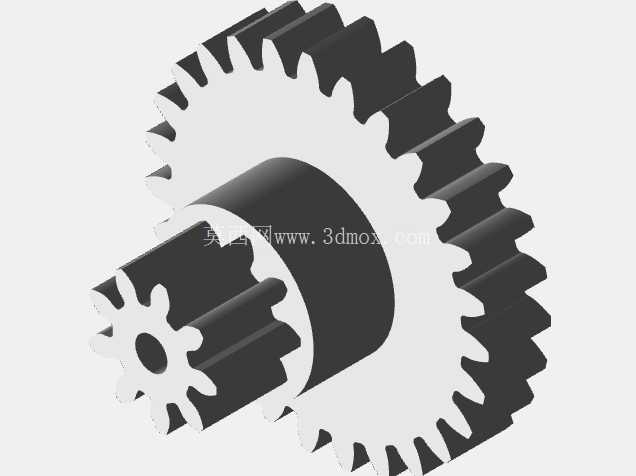

　　实际应用中，这款齿轮箱除了适配PET条切割机的动力传输需求，也可直接移植到小型送料机构、低速回转工作台这类对扭矩有一定要求、转速不高的DIY设备上，齿轮模数选用0.8的标准圆柱直齿参数，齿形经过修形处理，3D打印成型后不需要二次打磨即可顺畅啮合，传动过程中噪音控制在可接受范围内，箱体上的镂空结构既可以减少打印材料消耗，也能在长时间连续运转时为齿轮啮合区域提供足够的散热空间，避免塑料齿轮因长时间摩擦升温出现形变卡滞。

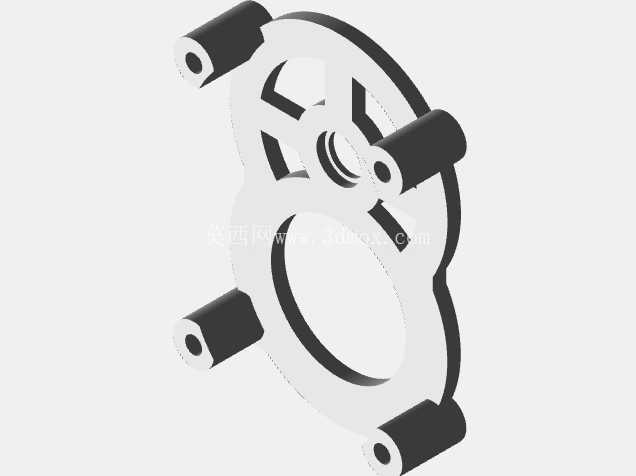

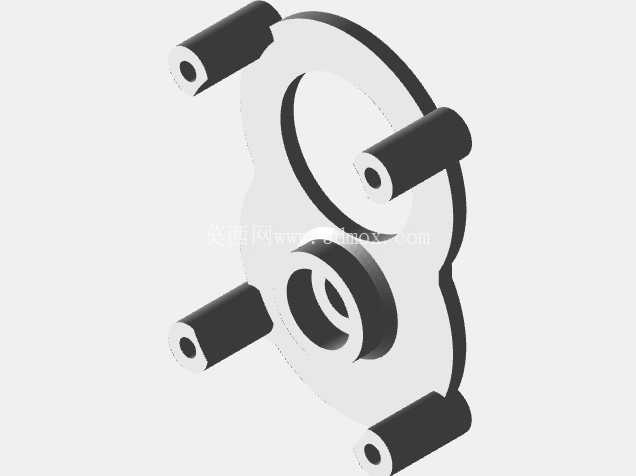

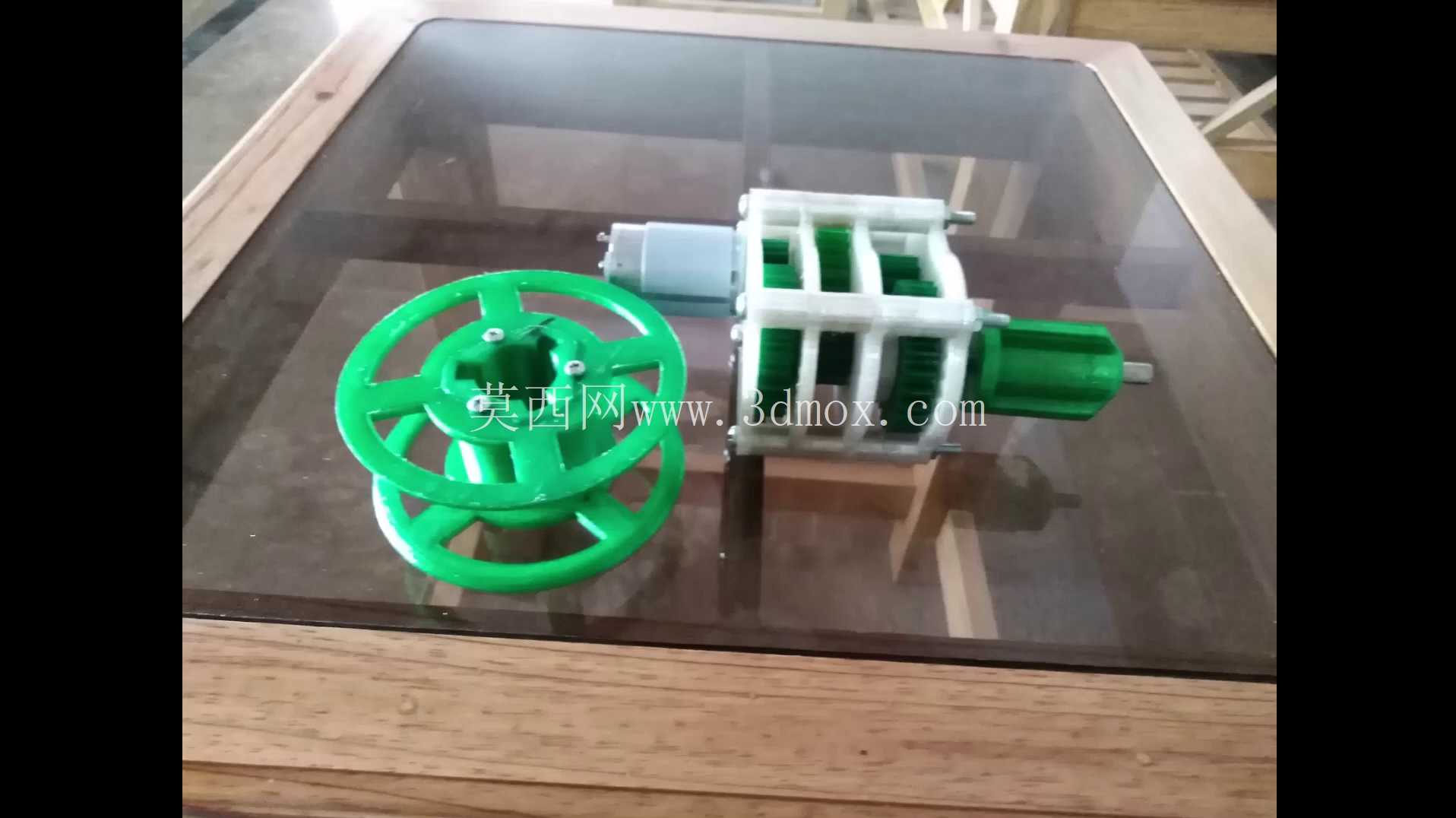

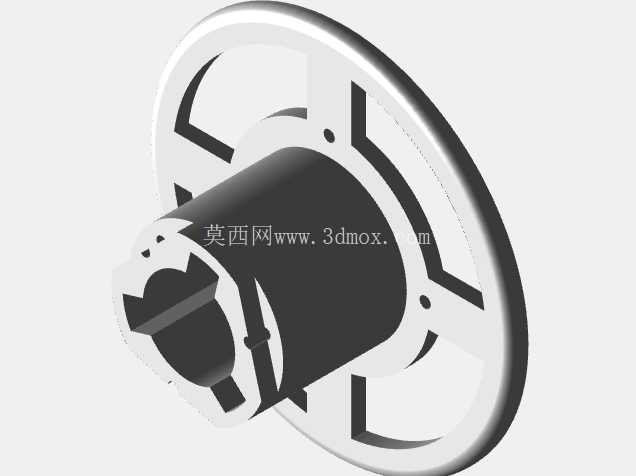

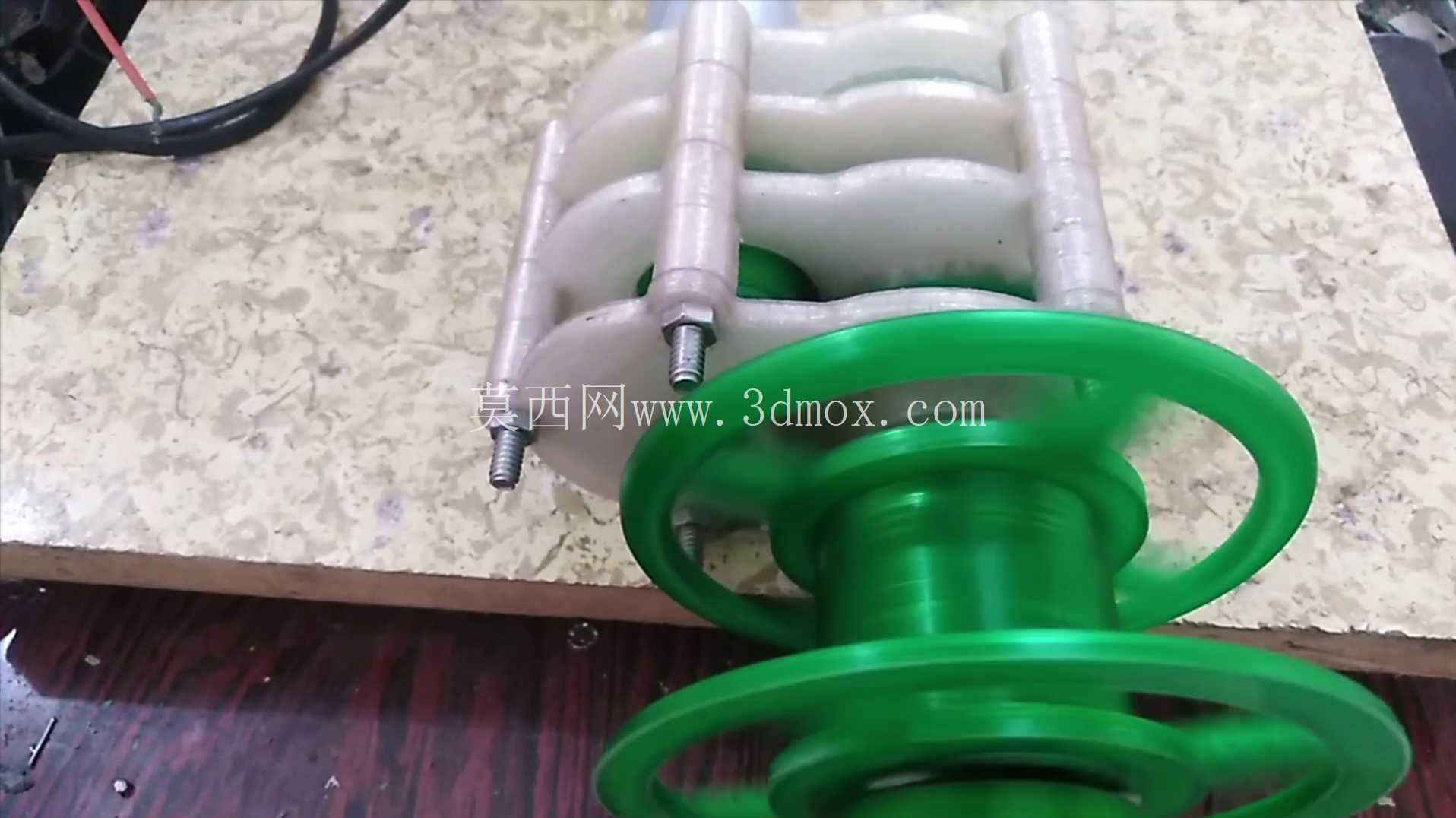

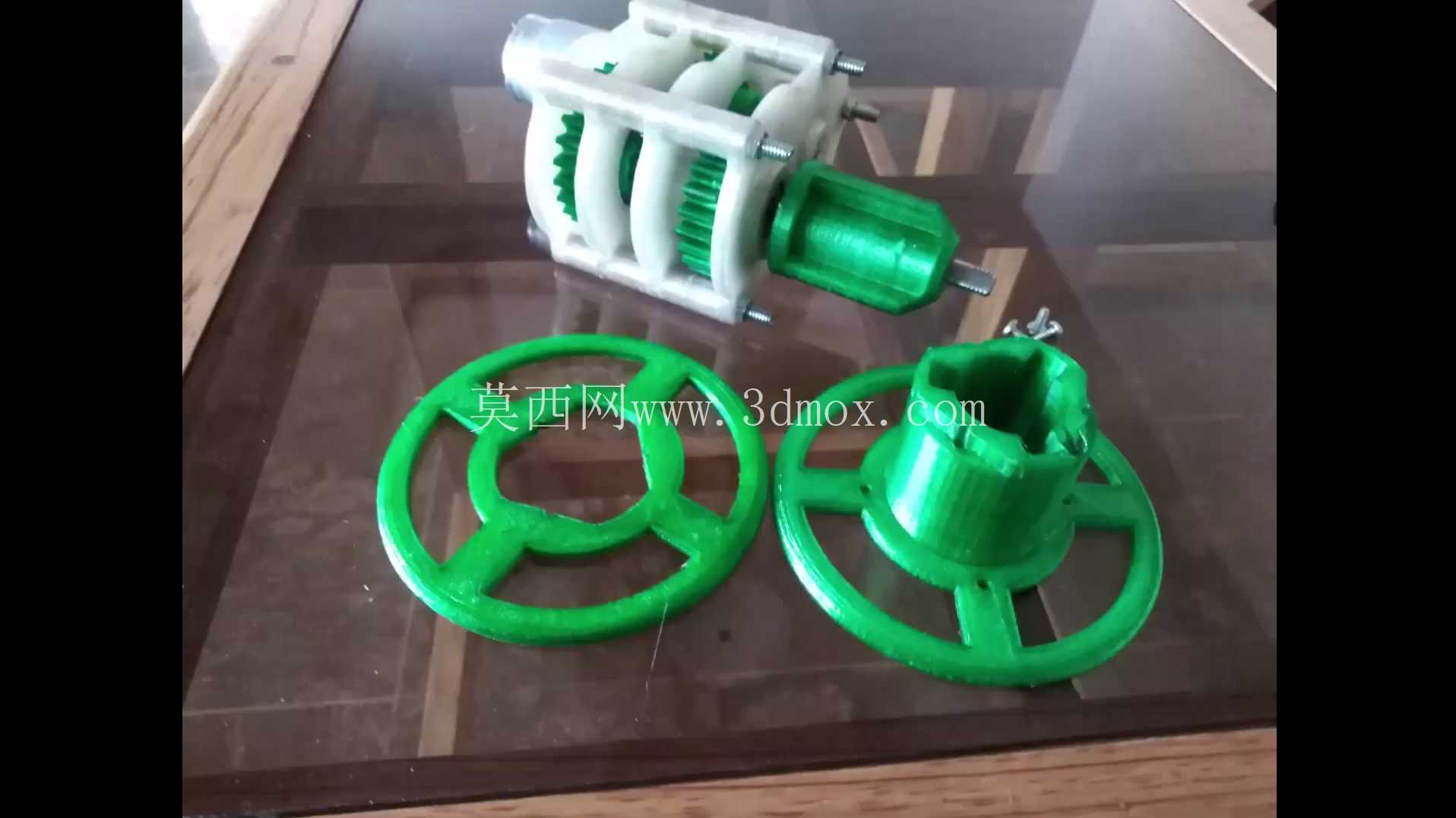

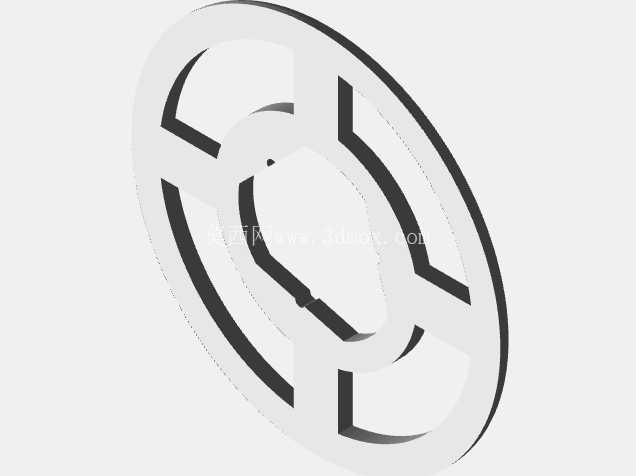

　　在设计过程中，特意规避了需要金属嵌件的结构，所有轴孔位置都预留了标准铜套的安装位，用户可根据自身负载需求选择直接用塑料轴孔配合，或者压入标准铜套提升耐磨性能，输出端的绿色轮盘结构是集成式的刀盘安装座，径向均布的镂空槽既可以减轻零件重量，也能作为切割作业时的排屑通道，避免裁切下来的塑料碎屑缠绕在输出轴位置影响传动。整个传动结构的减速比经过匹配计算，在搭配常见的775型直流电机时，输出转速可以稳定在每分钟60转左右，完全满足PET塑料条连续裁切的线速度要求，不会因转速过快导致切口毛糙，也不会因转速过低影响裁切效率。箱体的拼接结构采用卡扣加螺丝双重固定的方式，日常维护时只需要拆开侧面的固定螺丝，即可直接检查内部齿轮的磨损情况，更换损坏的齿轮零件不需要整体替换整个齿轮箱，后期维护成本极低。
