桌面级简易PCB铣削加工CNC设备结构

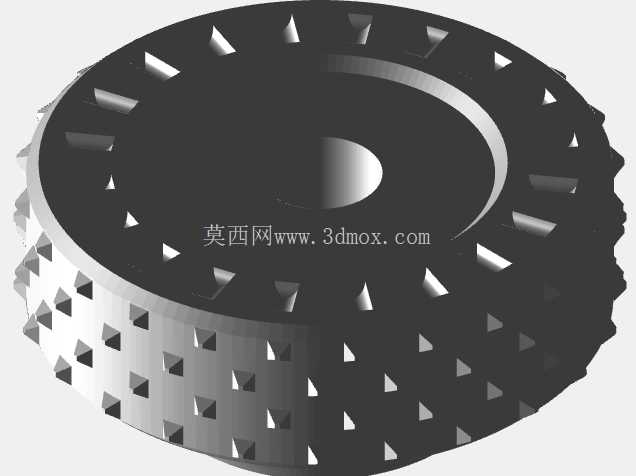

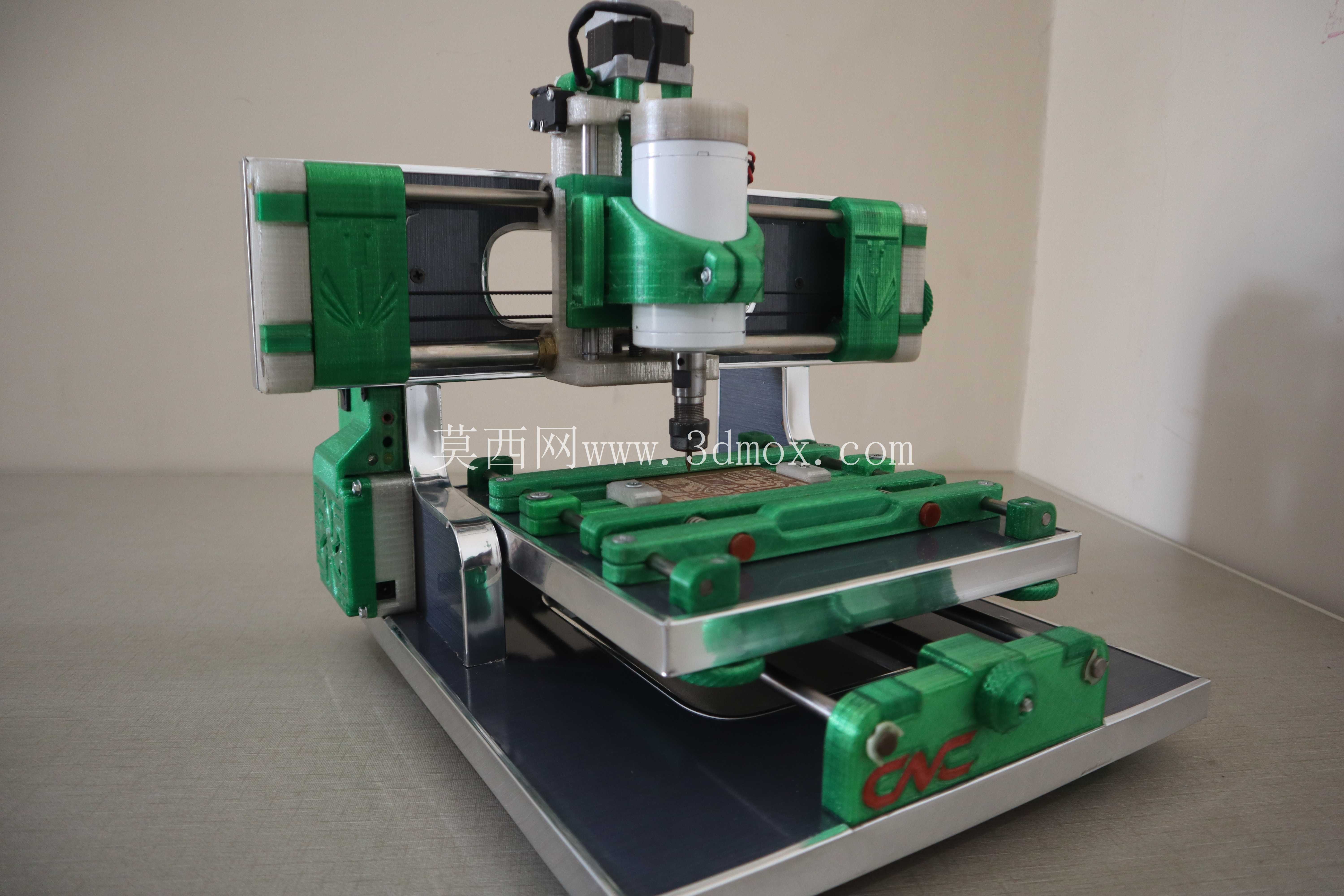

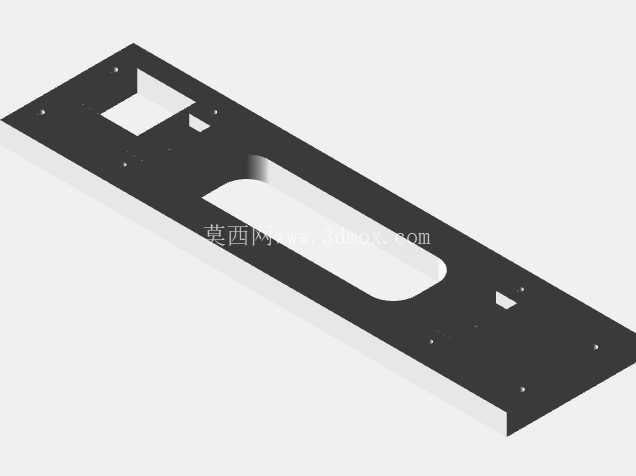

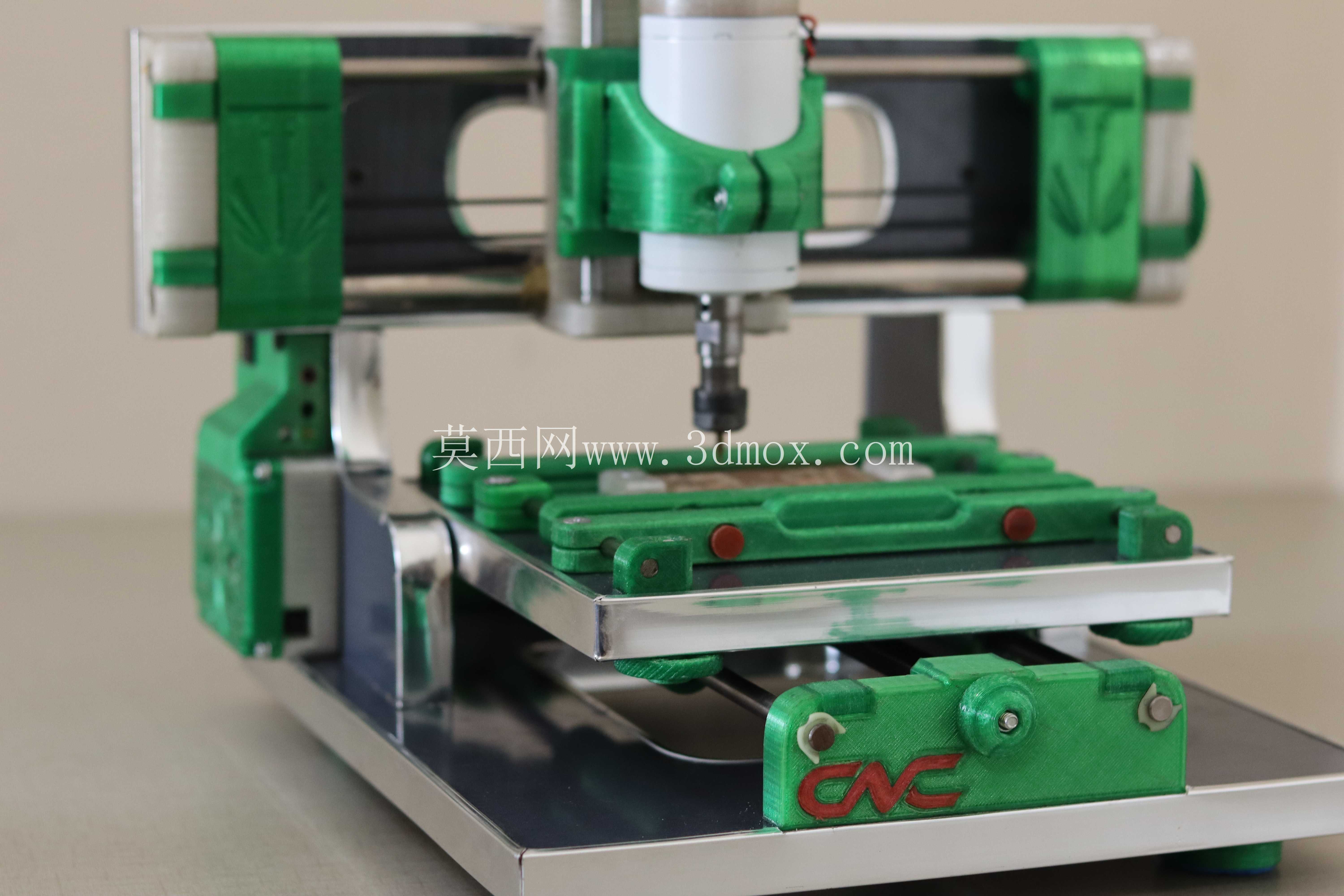

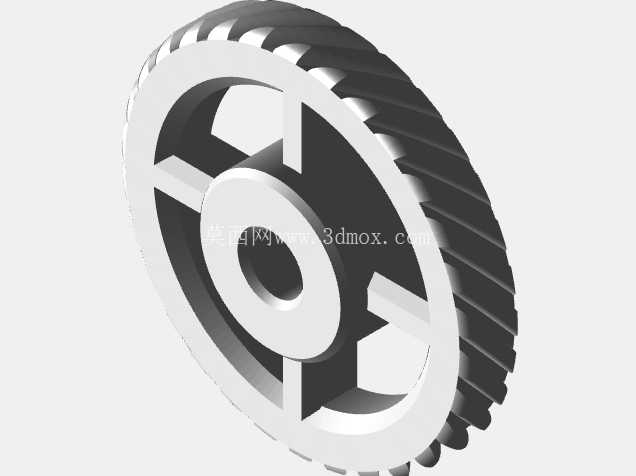

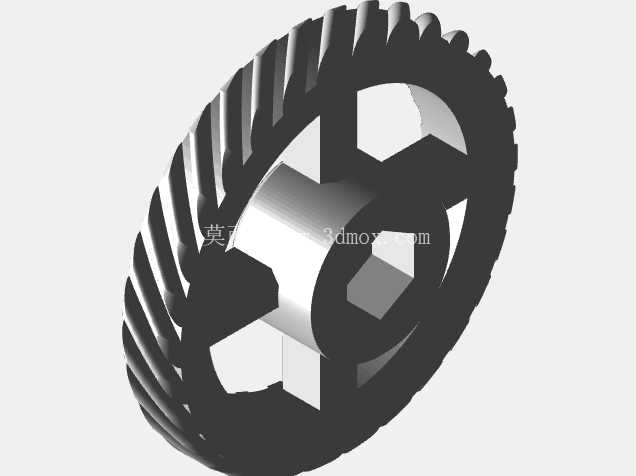

　　这款桌面级小型加工设备，核心定位是面向电子爱好者、小批量样板制作场景的PCB线路板铣削加工，区别于工业级大型PCB加工设备动辄数米的占地尺寸，该设备整体采用紧凑化布局设计，可直接放置于常规工作台面使用，无需额外预留大型操作空间，适配个人工作室、高校电子实验室、创客空间等场地有限的使用场景。从结构设计逻辑来看，设备采用了常见的龙门移动架构，X轴方向横跨加工台面，负责带动主轴组件完成横向进给，Y轴集成于工作台底部，带动待加工板材完成纵向进给，Z轴则垂直布置于龙门滑台上，搭载加工主轴完成垂直方向的进刀与退刀动作，三轴传动均采用光轴导轨搭配丝杆传动的组合，在控制成本的前提下保证了进给过程的平稳性，能够满足PCB板材铣削过程中对进给精度的基本要求。

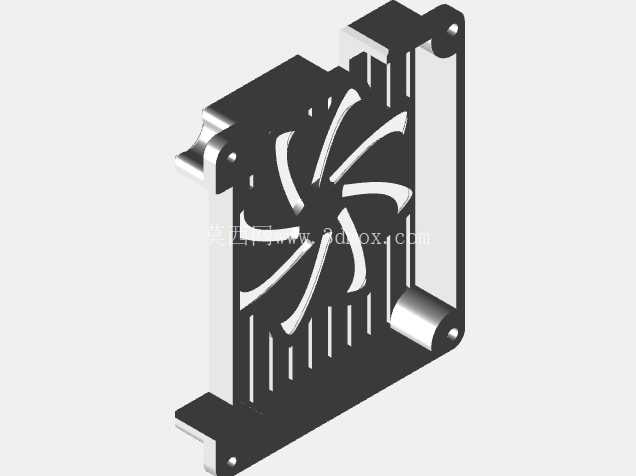

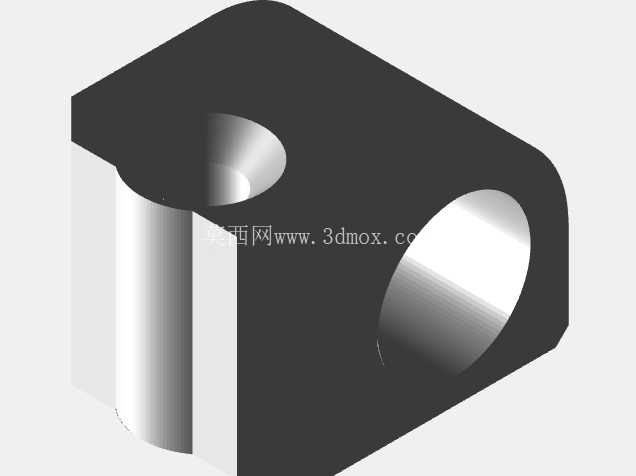

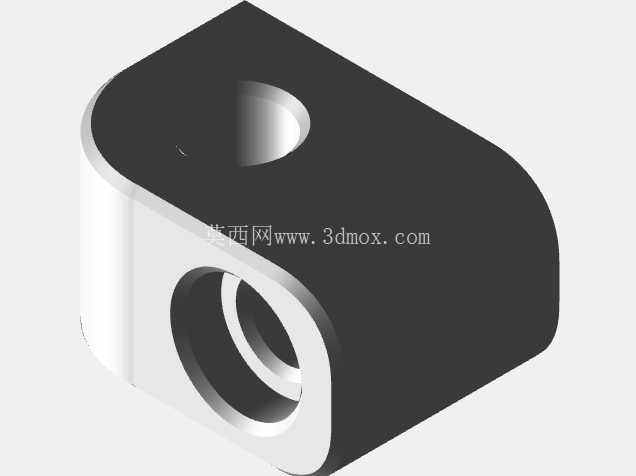

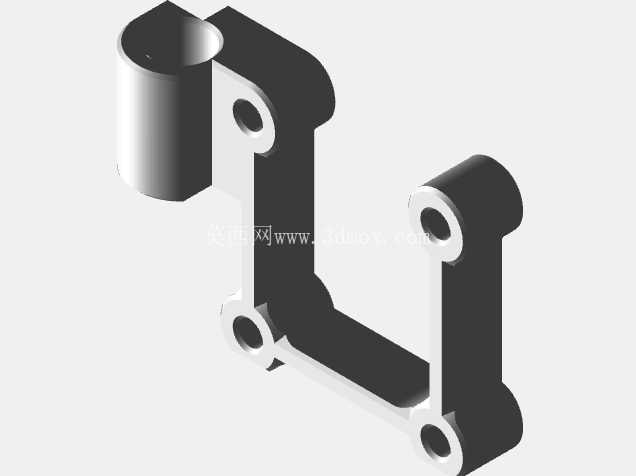

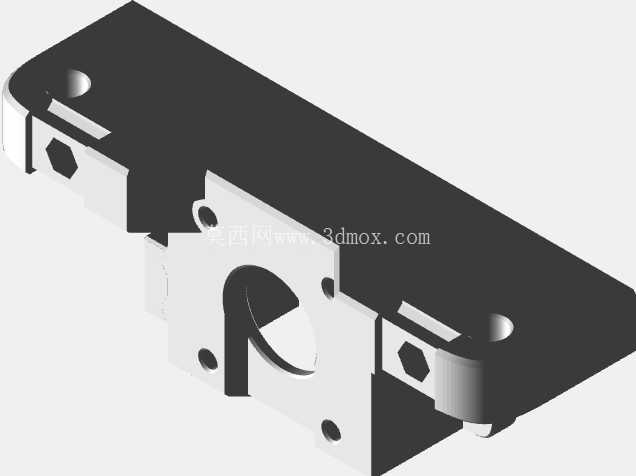

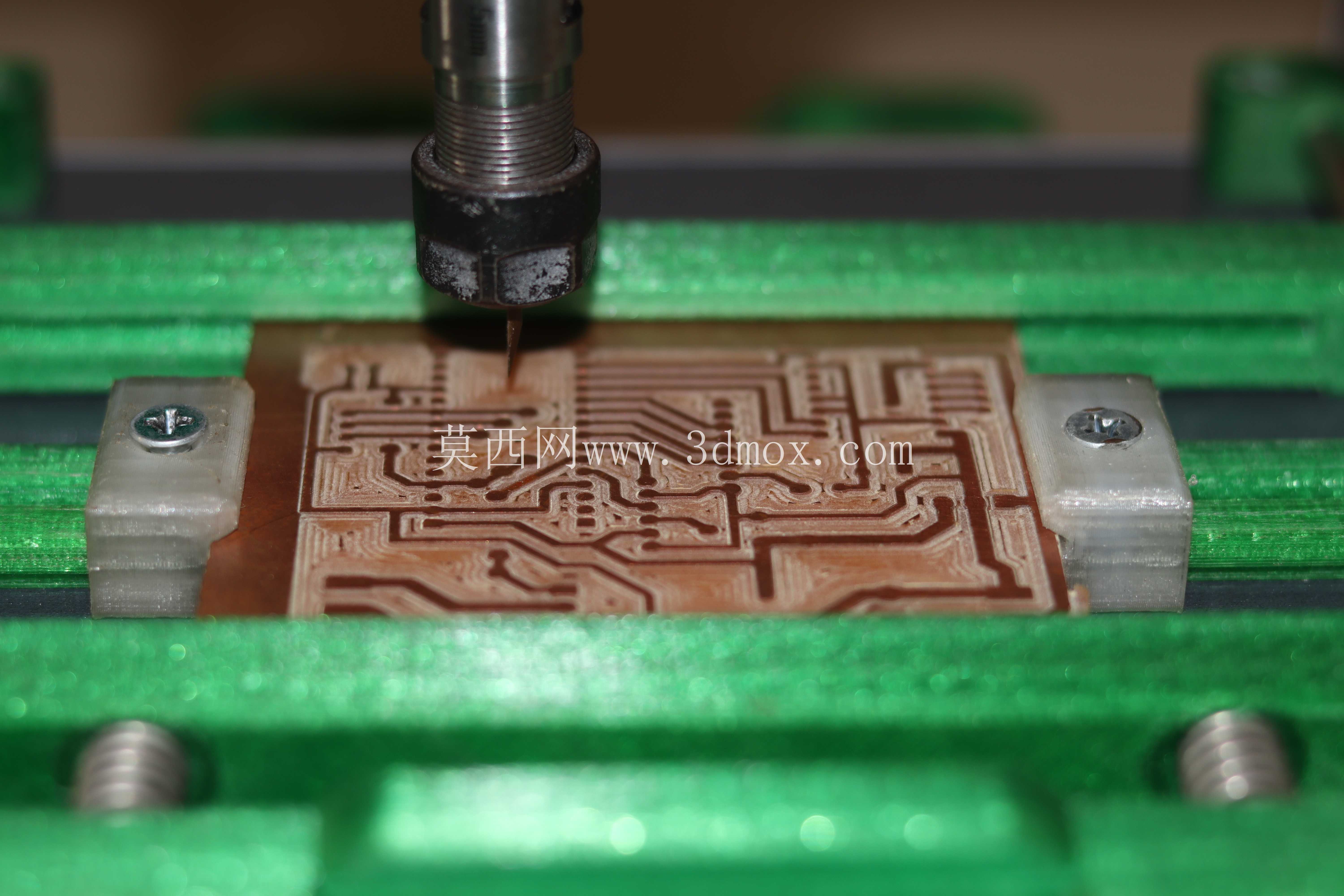

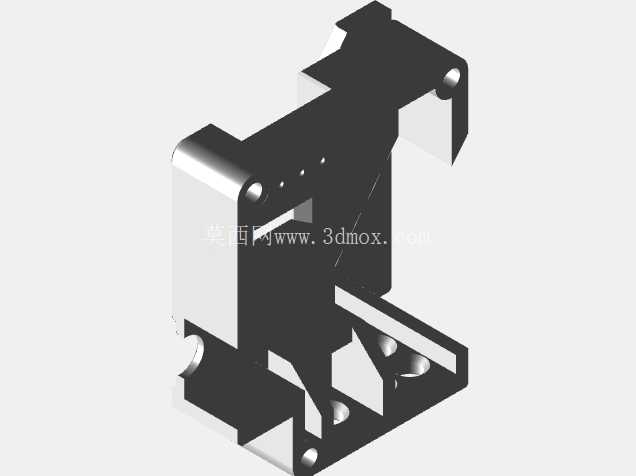

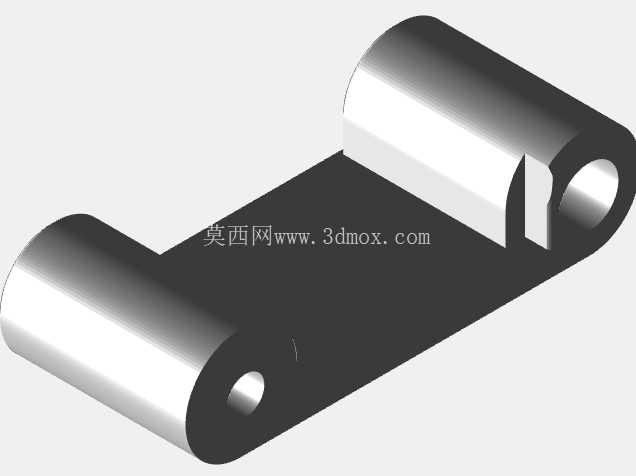

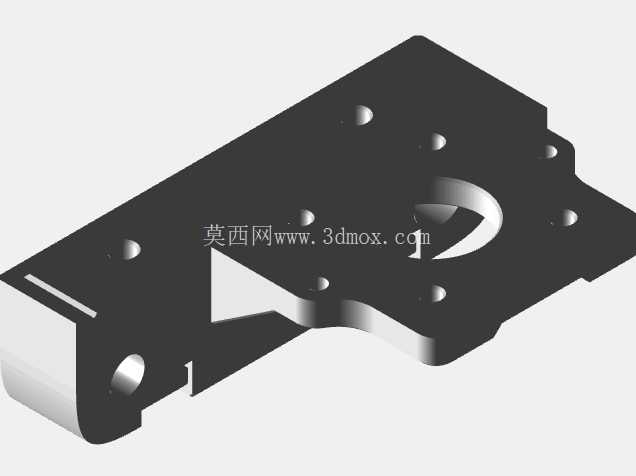

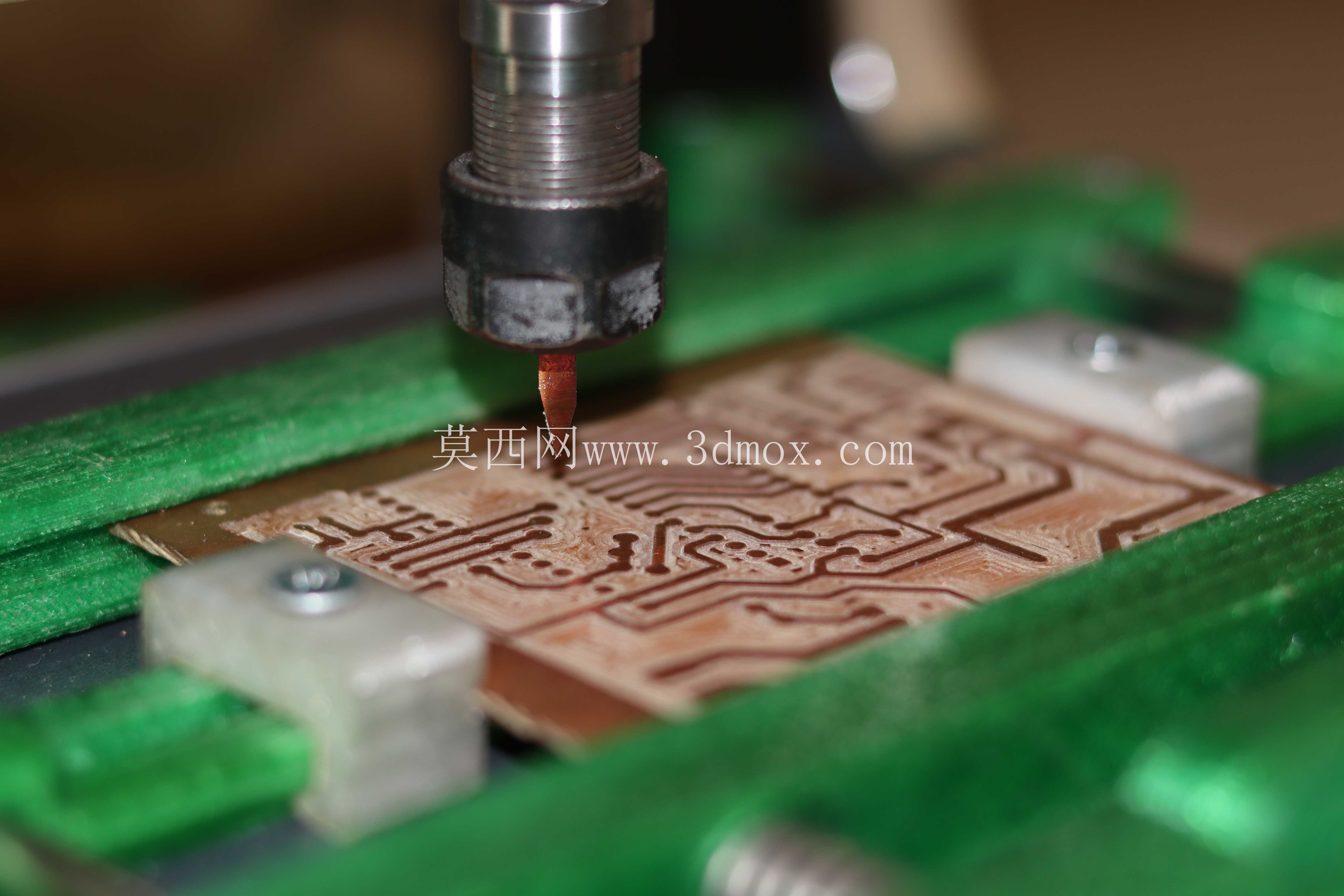

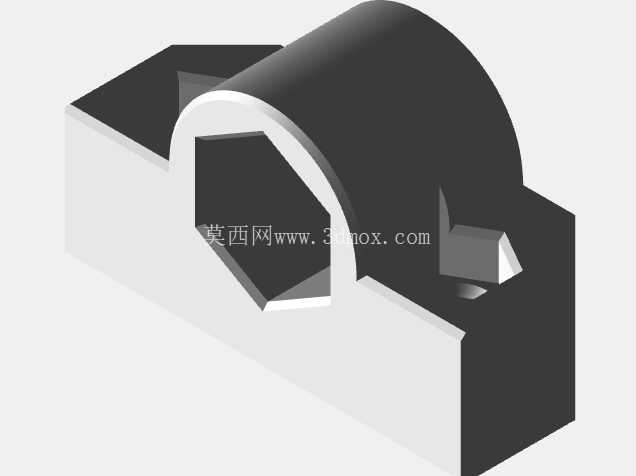

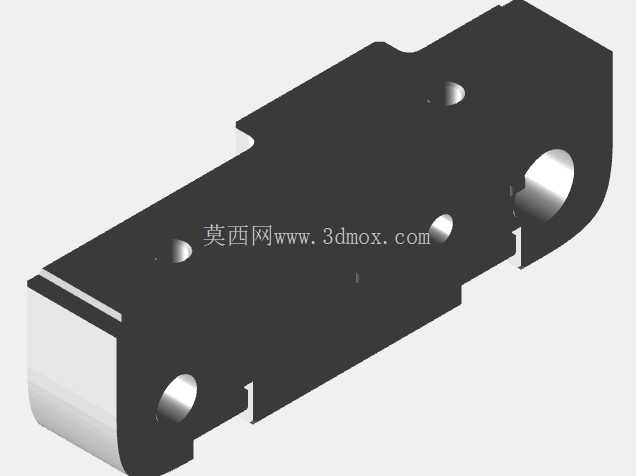

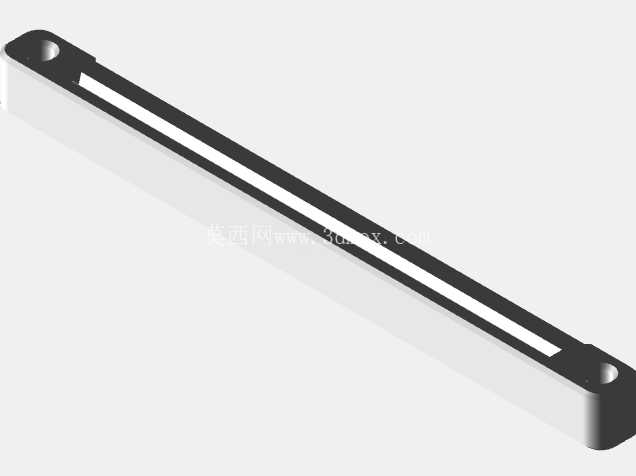

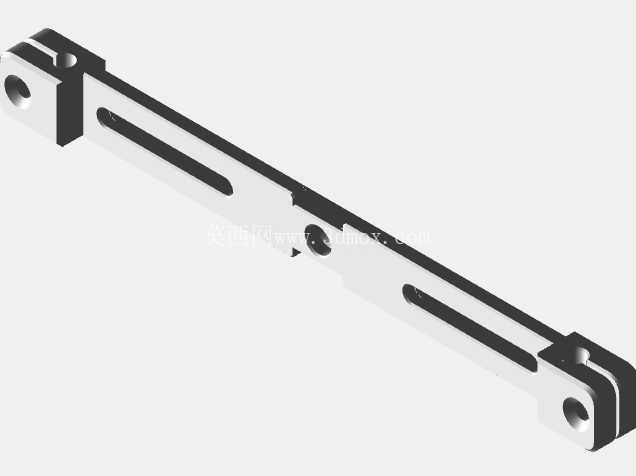

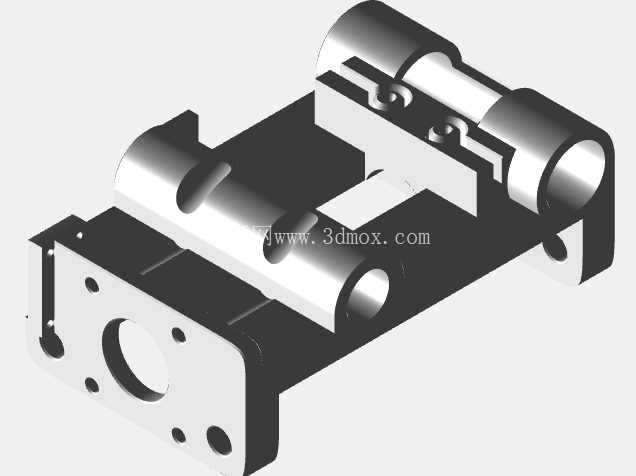

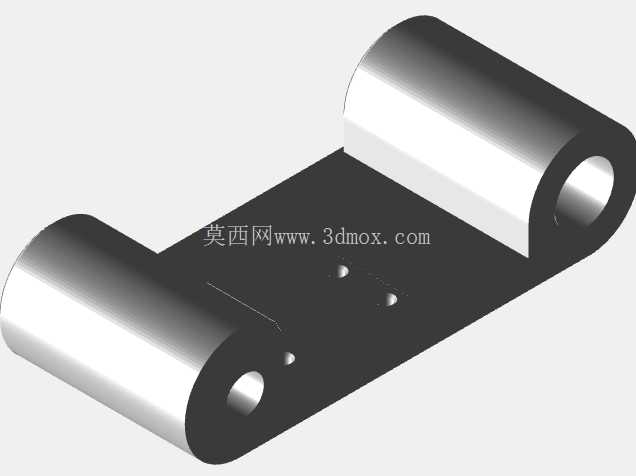

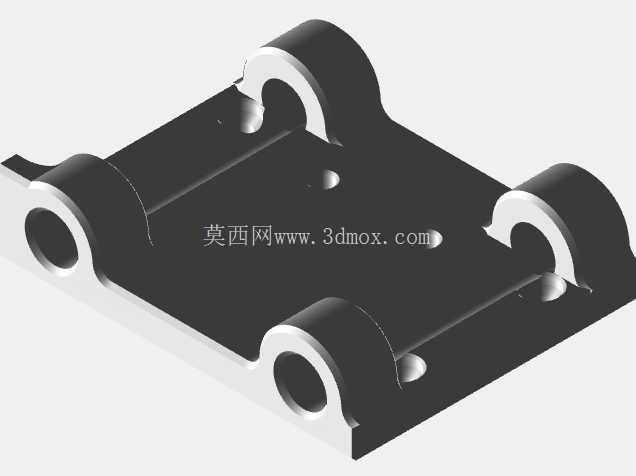

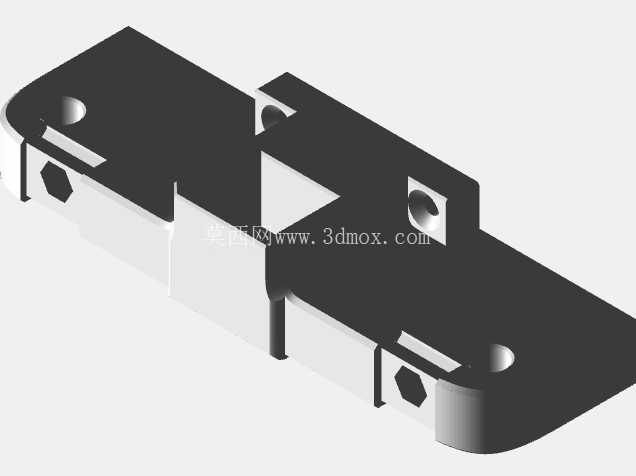

　　设备的多数结构支撑件、滑座、固定座均采用3D打印工艺制作，这一设计思路大幅降低了整机的制作门槛与物料成本，非承力部位采用打印件替代传统金属机加工件，既能够满足结构定位与支撑的强度需求，也方便使用者根据自身的配件选型对局部结构进行快速修改调整，无需开模或复杂的金属加工工序，适配DIY制作的实际需求。主轴部分采用高速直流主轴搭配专用铣刀的组合，针对PCB板材FR-4基材的加工特性匹配了对应的转速区间，可完成覆铜板表面铜箔的铣削、线路轮廓雕刻、定位孔钻取等加工工序，替代传统PCB制作过程中的热转印、腐蚀等繁琐流程，能够直接从设计图纸转换为实体线路板，大幅缩短样板制作的周期。

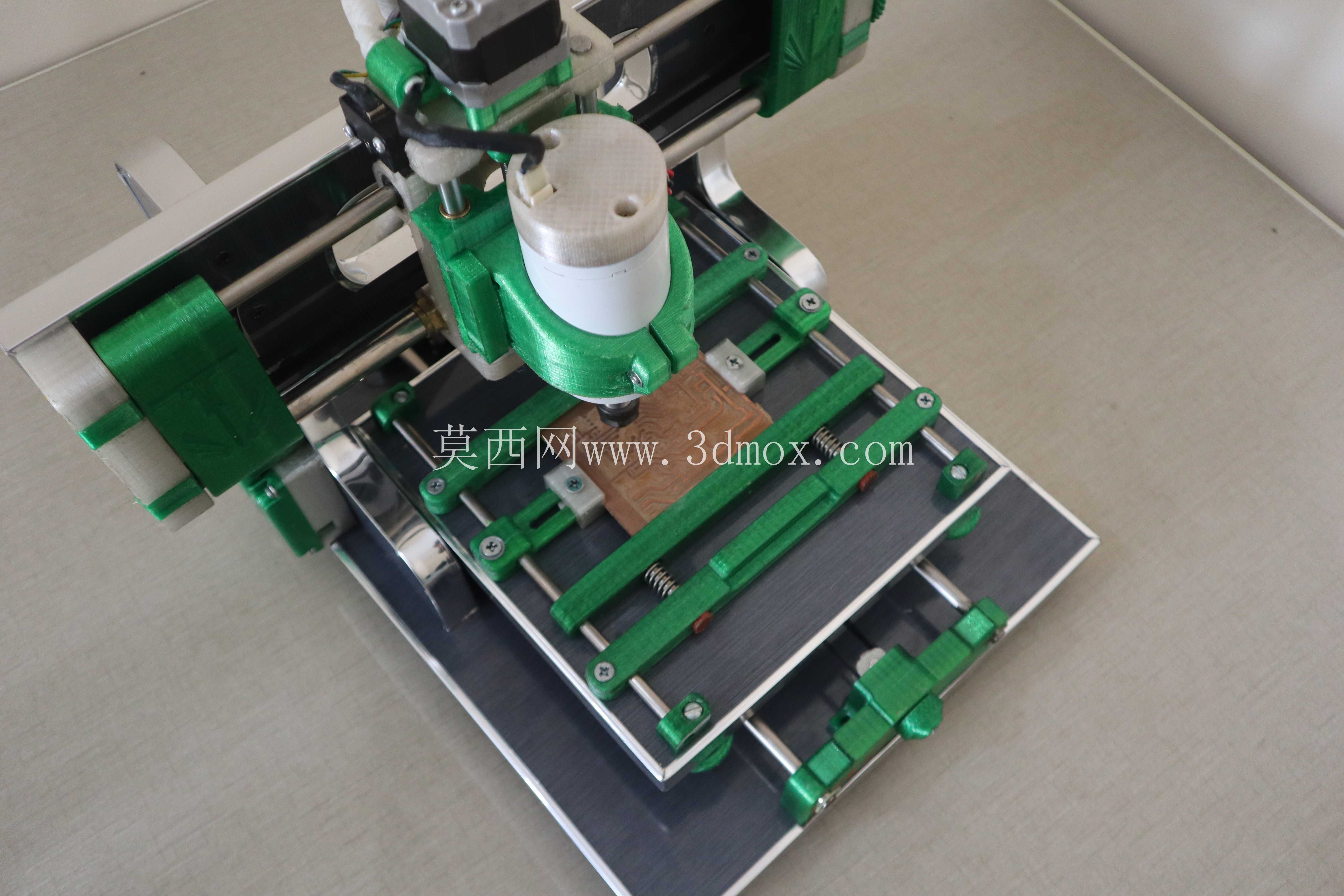

　　加工台面采用平整金属板材作为基底，搭配可调节的工件固定结构，能够适配常规尺寸的覆铜板装夹需求，装夹边界可覆盖常用的小尺寸PCB样板加工范围，台面的平面度经过校准，可保证加工过程中板材与主轴的垂直精度，避免出现铣削深度不均、线路过切或铣不透的问题。从安装边界来看，设备整体外轮廓尺寸控制在桌面设备的合理范围内，底部预留了固定安装孔位，既可以直接放置于桌面使用，也可以通过螺栓固定在专用工作架上提升运行稳定性，设备的走线均沿结构件内侧布置，避免加工过程中碎屑、粉尘对线路造成磨损，各轴的限位位置均预留了限位开关安装位，可配套电控系统实现软硬限位双重保护，防止超程运行造成结构损坏。

　　在实际使用场景中，该设备除了完成常规PCB样板的铣削加工外，也可通过更换不同的加工刀具，完成软金属、亚克力、木质薄片等软质材料的浅雕、钻孔、轮廓切割工序，拓展了设备的使用范围，但受限于整体结构刚性与主轴功率，并不适合钢材、厚金属板材的重切削加工，设计之初就明确了轻载精密加工的定位。结构设计过程中充分考虑了DIY组装的便利性，各部件的连接均采用标准紧固件，无需特殊定制的连接配件，打印件的安装定位面均设计了定位止口，组装时可快速完成各轴的同轴度、平行度校准，降低了组装调试的难度，即使是没有太多设备组装经验的使用者，也能够按照结构逻辑完成整机的装配调试。传动部分的设计预留了预紧调节结构，长期使用出现传动间隙时，可通过调节结构对丝杆、导轨的预紧力进行调整，恢复进给精度，延长设备的使用寿命，主轴的安装位采用通用夹头设计，可适配不同直径的刀具，无需定制专用夹具，降低了后续使用的配件成本。整体结构没有冗余的设计部件，每一处结构都对应明确的功能需求，在保证加工功能完整的前提下尽可能压缩了整体体积与制作成本，是面向小型化、轻量化加工需求的实用型设备结构，对于需要快速制作PCB样板、又没有条件配置工业级加工设备的使用者来说，该结构方案具备很高的参考与实用价值。
