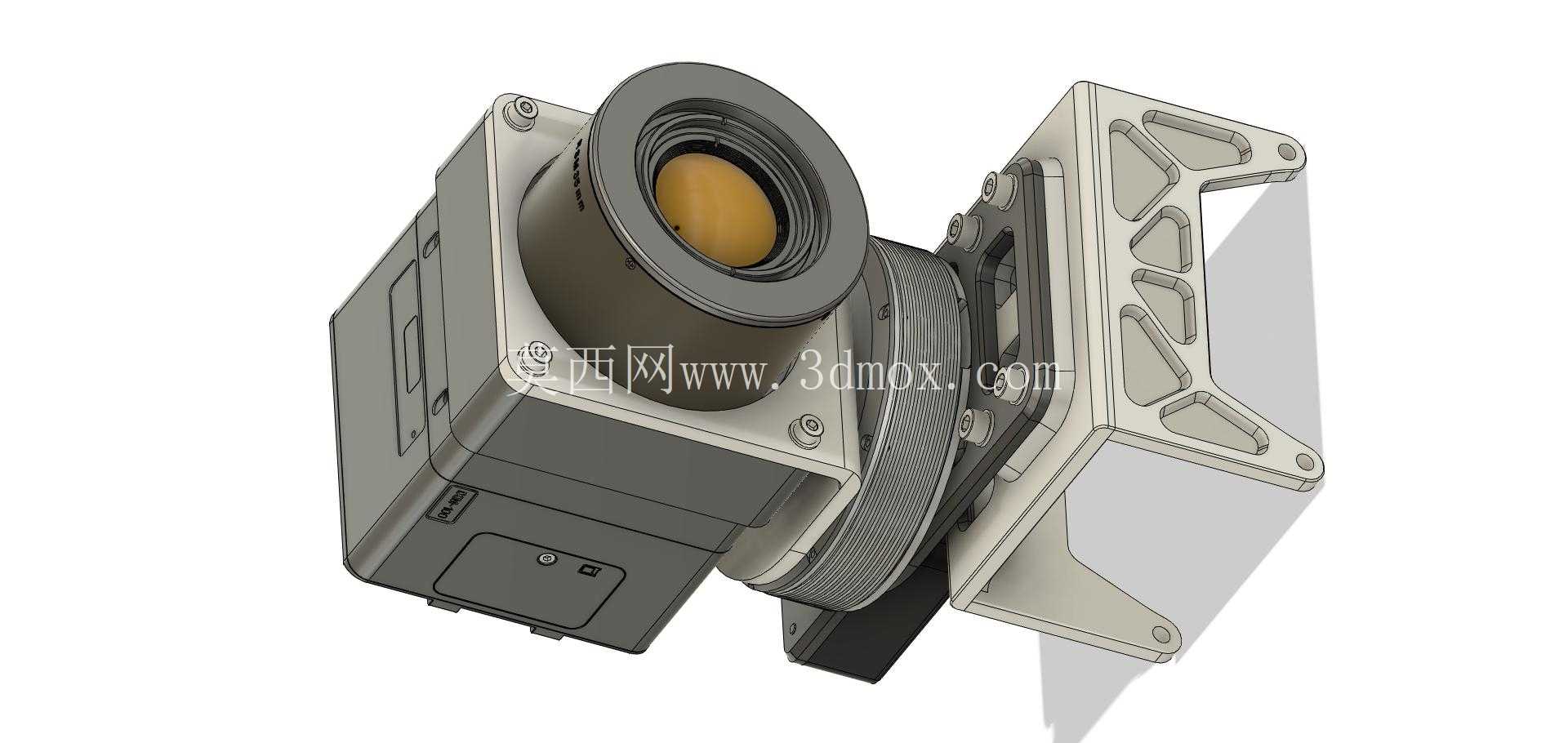

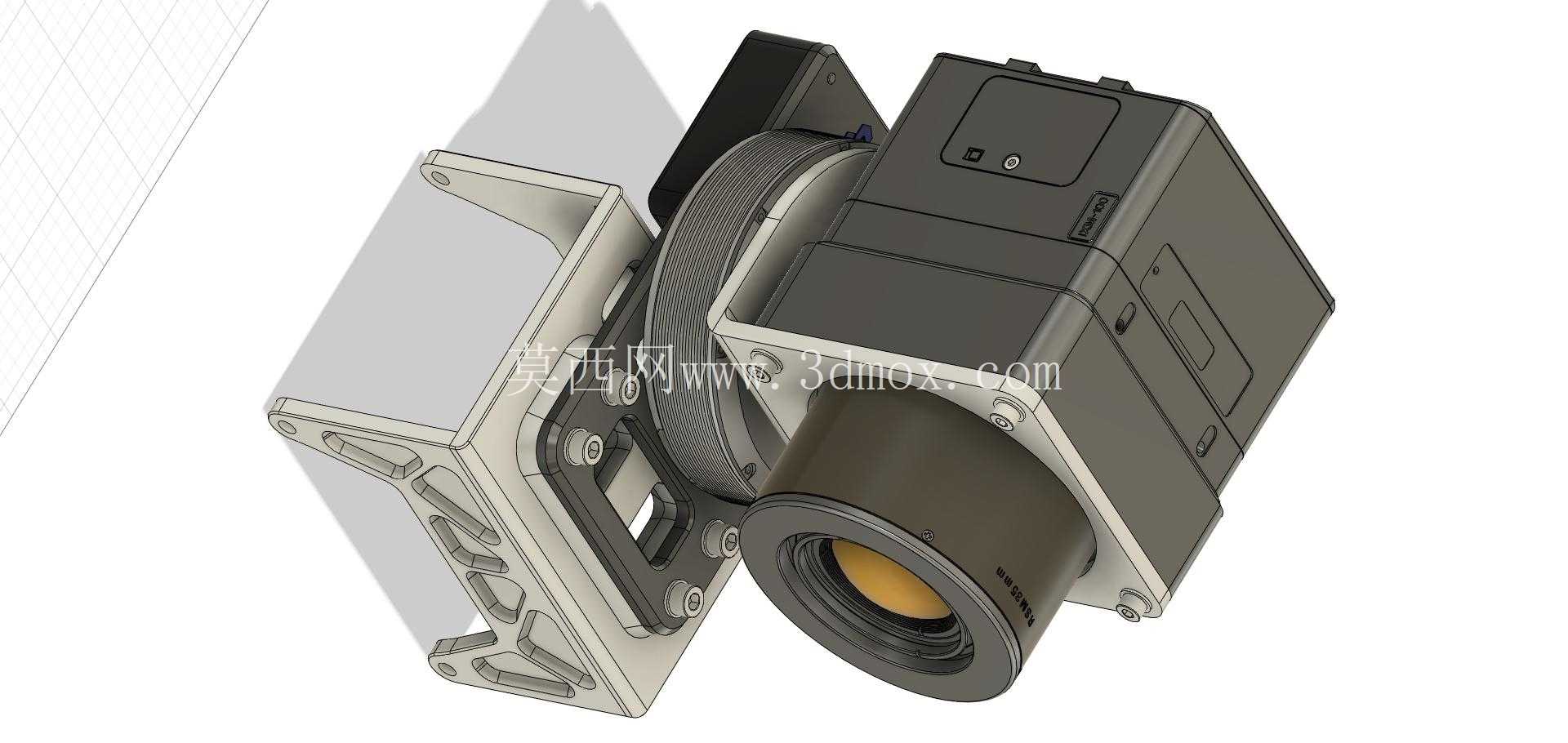

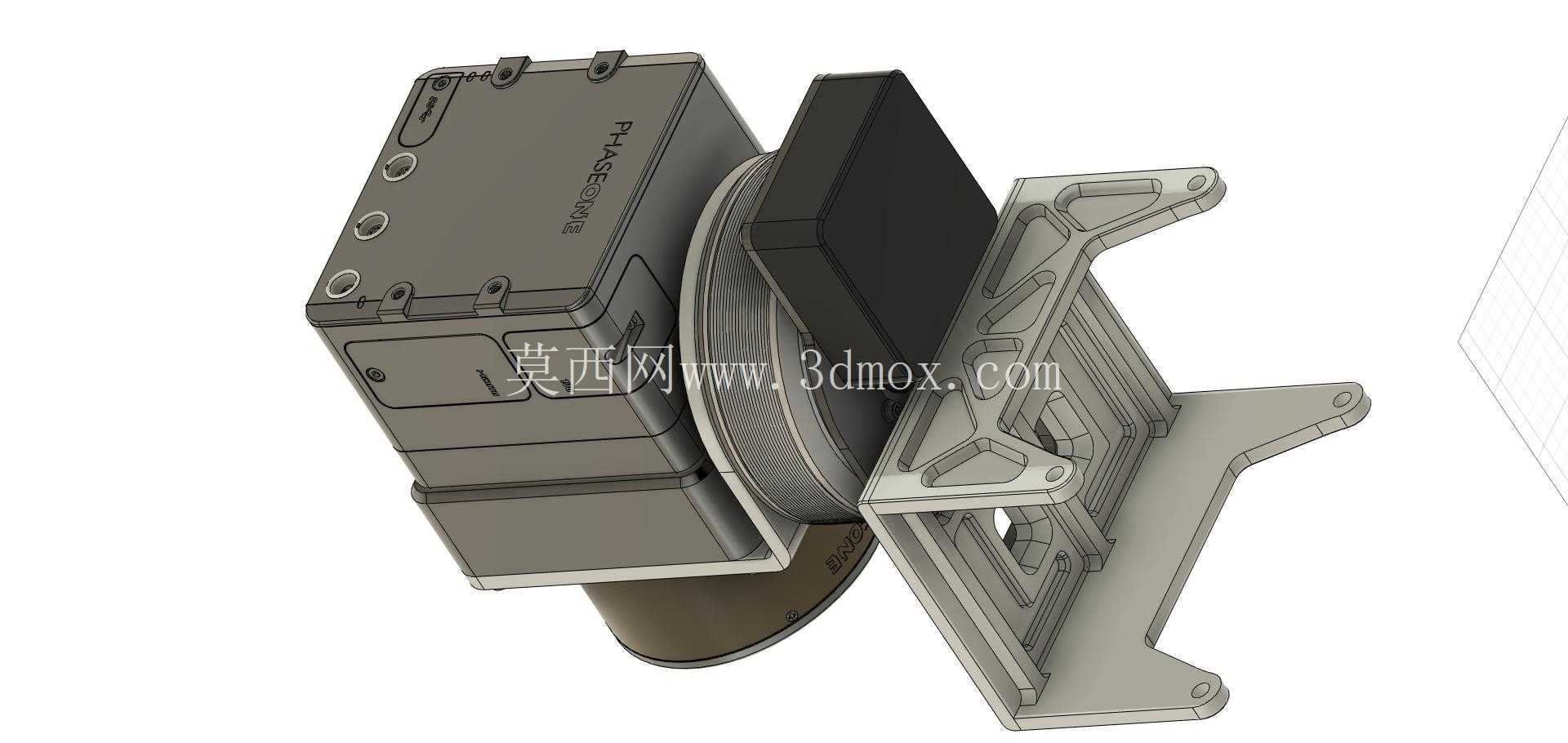

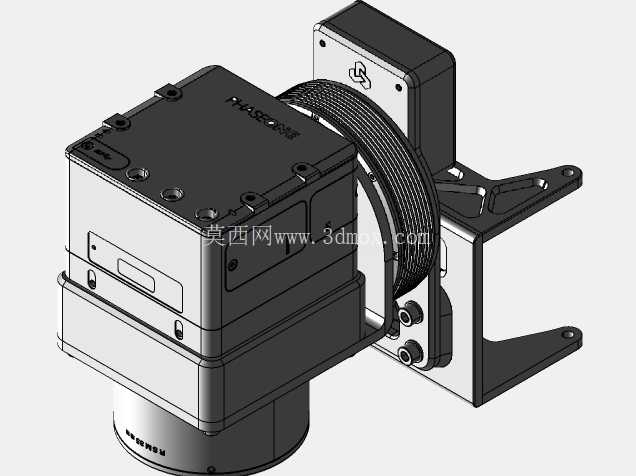

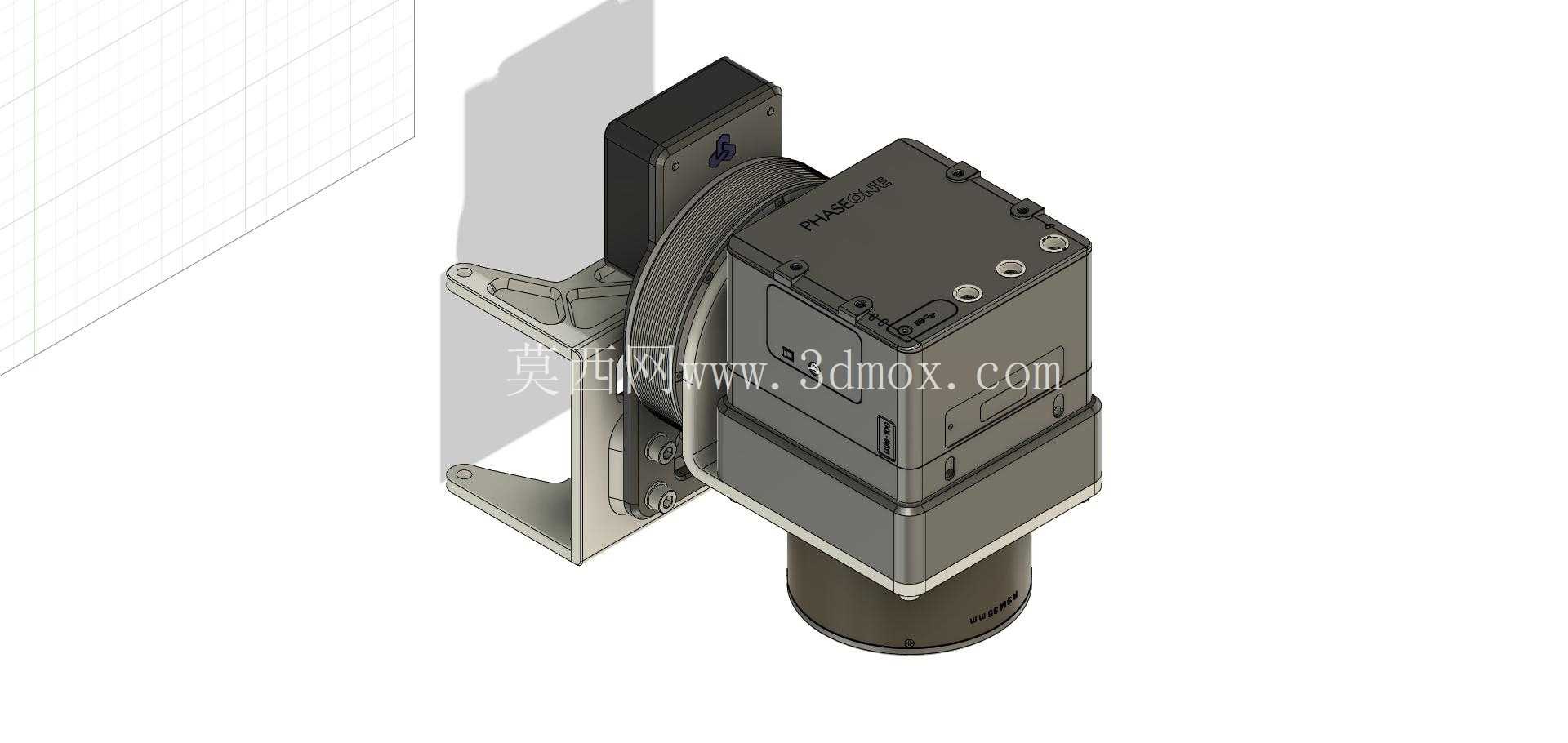

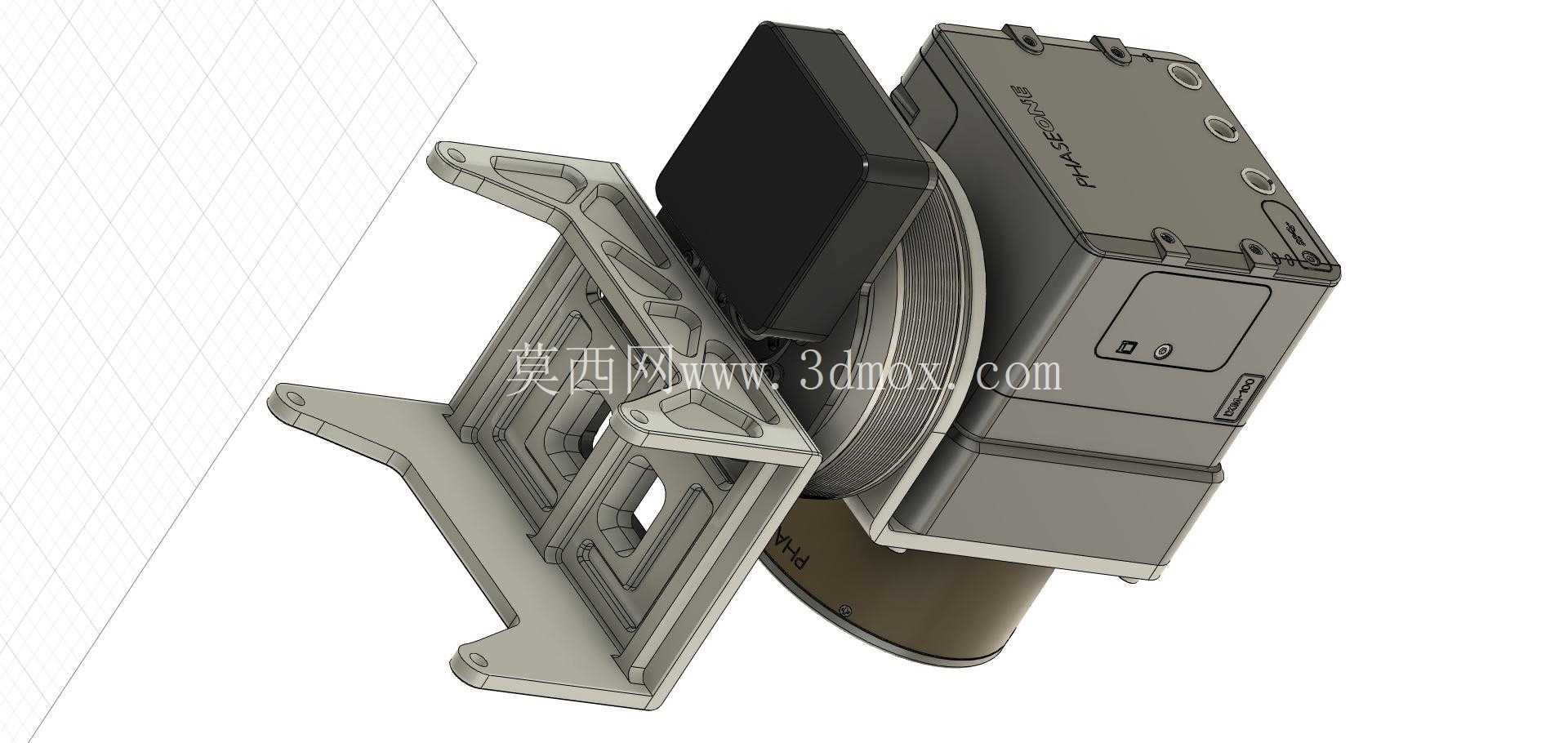

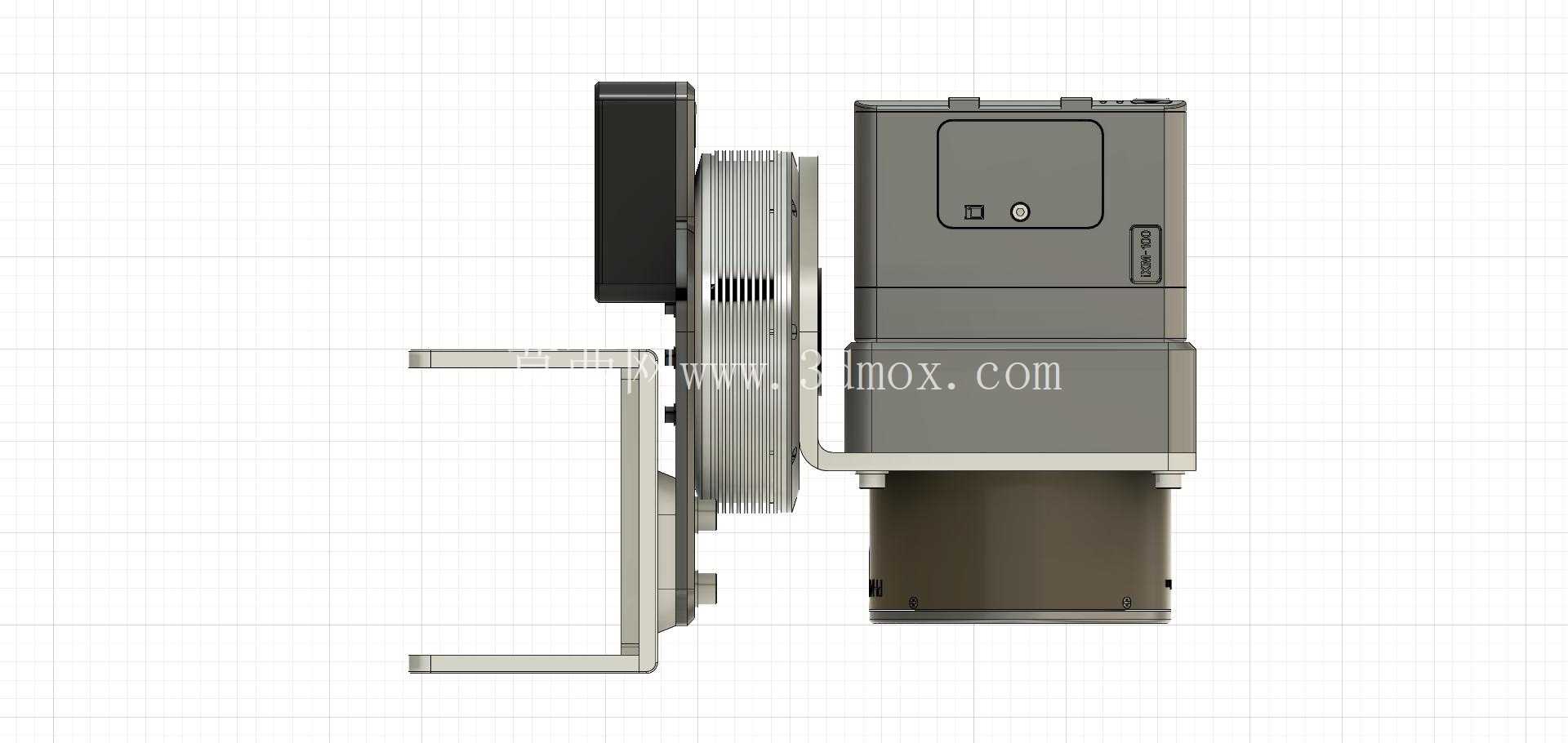

适配飞思iXM-RS150相机的单轴云台稳定结构

　　在固定翼无人机航空测绘、高精度航拍作业场景中，中画幅工业相机的挂载稳定性直接决定成像质量，尤其是Phase One iXM-RS150这类大尺寸测绘相机，自重与镜头长度都对挂载结构的刚性、减震性能提出了极高要求，这套单轴云台稳定结构正是针对该机型的挂载需求开发，适配固定翼无人机的机腹挂载场景，解决飞行过程中气流扰动、机身振动带来的成像偏移问题。从结构设计逻辑来看，整套系统采用单轴稳定方案，核心控制单元选用Storm32控制板实现单轴姿态闭环调整，相较于多轴云台，单轴结构在满足固定翼航线拍摄需求的前提下，大幅降低了整体自重与结构复杂度，更适配长航时固定翼无人机的载荷重量限制。

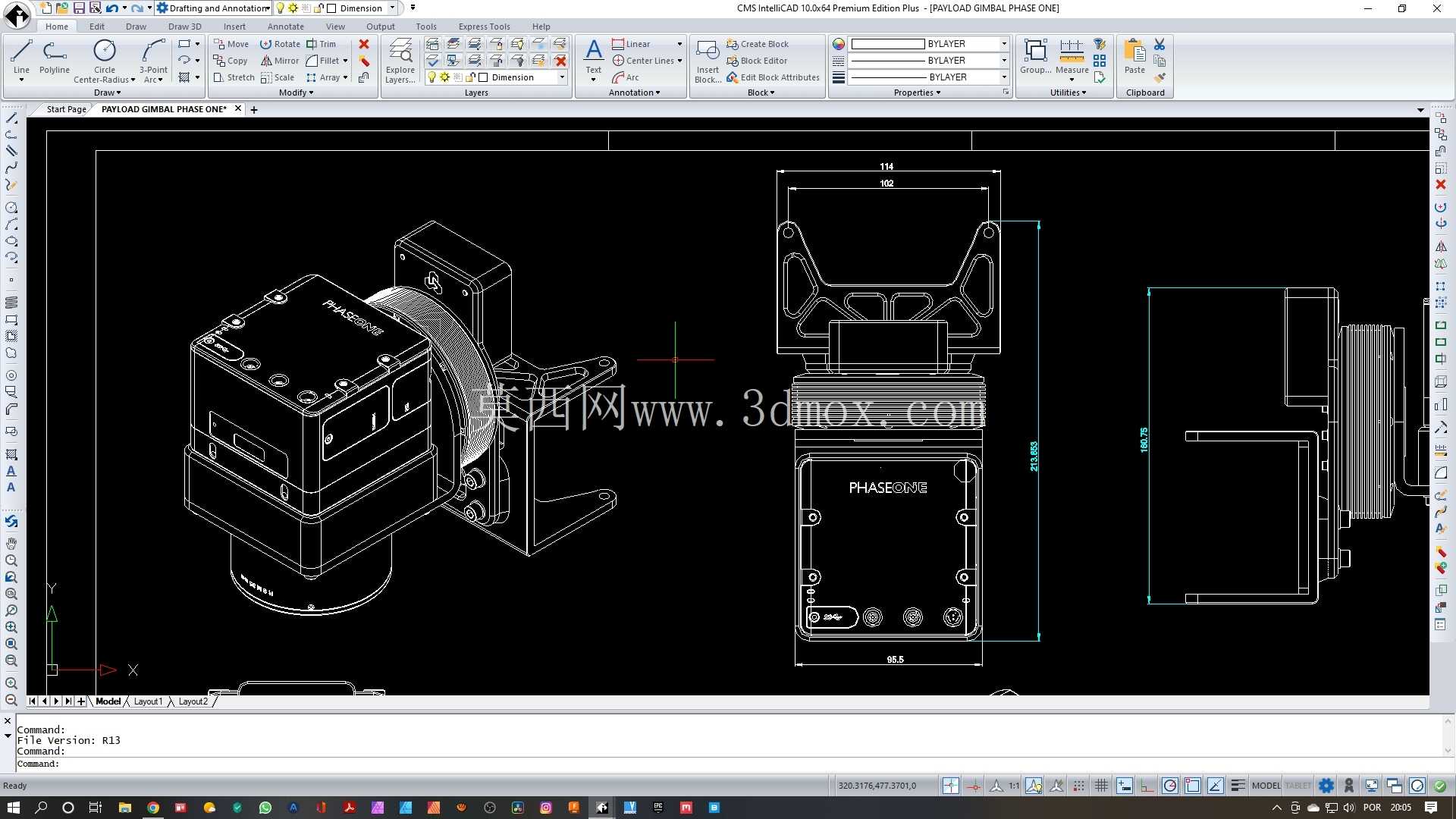

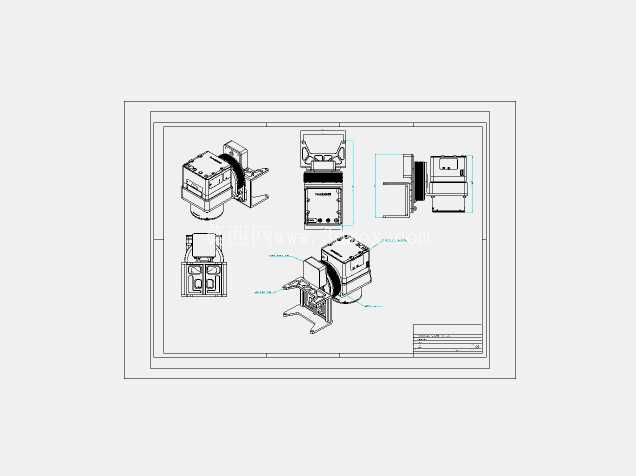

　　支架主体选用铝合金材质加工，兼顾结构刚性与轻量化需求，安装点位的设计充分考虑了固定翼无人机机腹的安装边界，支架的弯折角度、安装孔位间距经过反复校核，既保证相机安装后镜头光轴与机身航向的同轴度，也预留了足够的减震缓冲空间，避免机身发动机振动直接传递至相机本体。结构的外形尺寸围绕iXM-RS150相机的本体轮廓设计，相机安装位的贴合面完全匹配相机机身的安装基准，锁紧结构采用快拆式设计，方便作业过程中快速拆装相机进行数据导出与设备调试，同时避免飞行过程中出现相机移位。

　　云台的转动范围经过限位设计，在单轴方向上可抵消固定翼飞行过程中的俯仰角度波动，保证相机始终保持垂直对地的拍摄姿态，转动副的阻尼经过匹配调试，既不会因为飞行气流出现姿态抖动，也能保证控制板驱动时的响应速度，不会出现跟随滞后的问题。走线槽的设计集成在铝合金支架内部，相机的供电线、快门触发线、控制信号线都可沿支架内部排布，避免飞行过程中线材外露产生风阻，也防止线材被气流拉扯出现接触不良的问题。

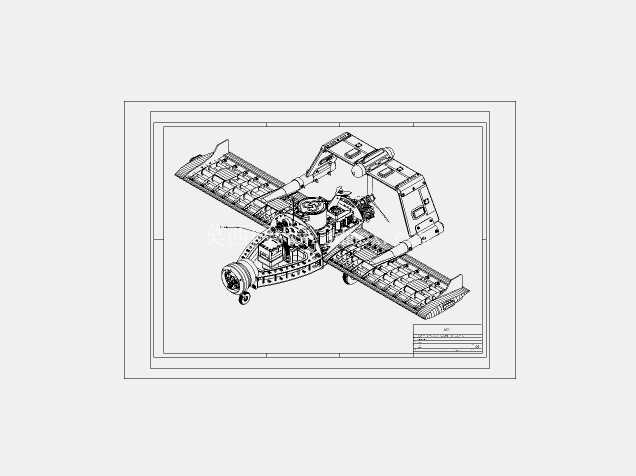

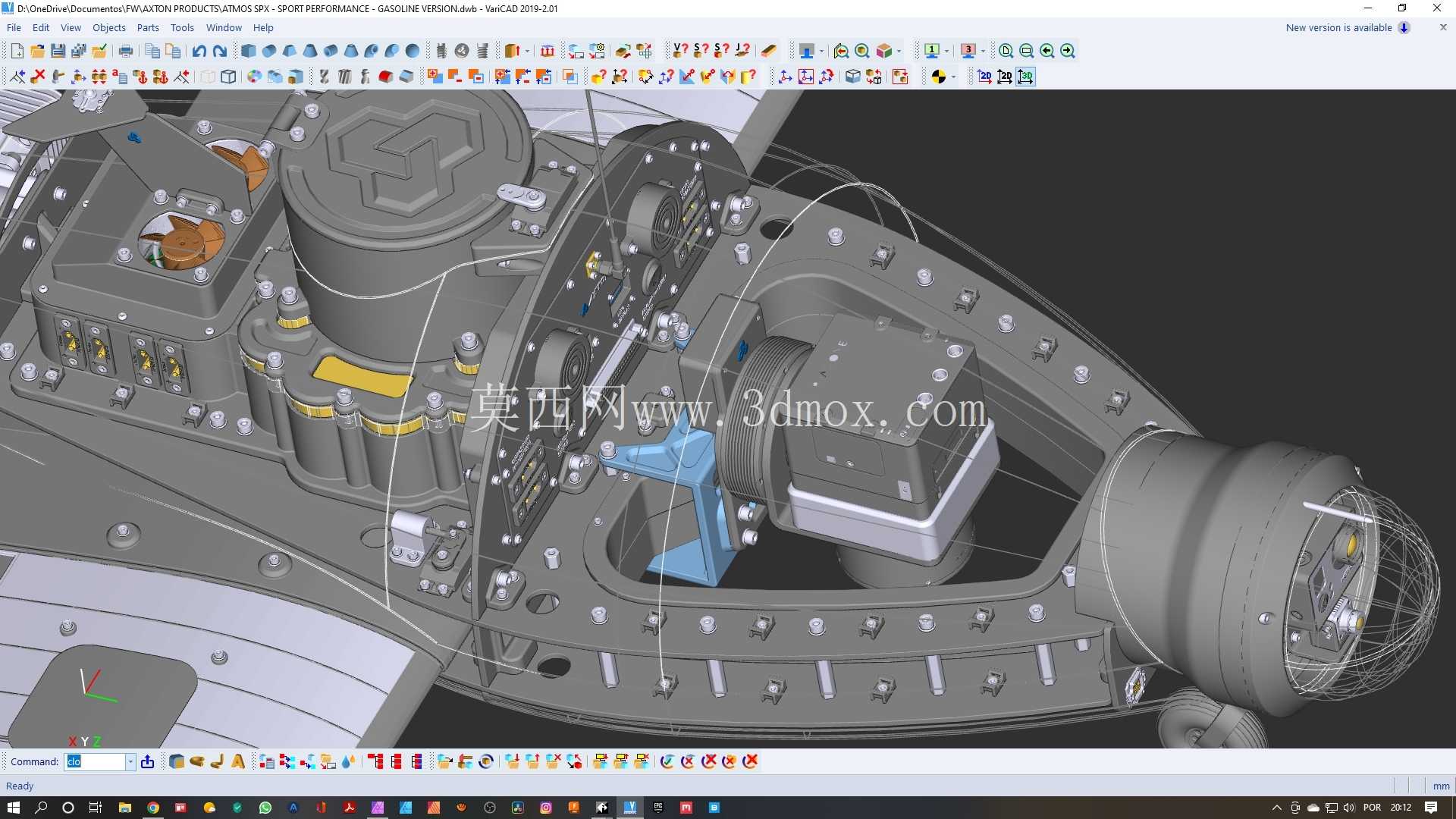

　　安装接口部分预留了标准的无人机载荷安装孔距，可适配多数常规固定翼测绘无人机的机腹挂载点，不需要额外制作转接件即可完成安装，支架的受力结构经过有限元校核，在无人机做常规机动动作时，支架的形变量控制在相机成像允许的误差范围内，不会因为结构形变导致光轴偏移。整套结构的设计没有冗余的功能部件，所有结构特征都服务于相机稳定、安装可靠、轻量化这三个核心需求，针对固定翼无人机平飞作业占比高、姿态变化幅度小的飞行特点，舍弃了多轴云台的冗余转动自由度，把结构重量留给支架刚性提升与减震结构布置，在控制整体载荷重量的前提下，最大化提升飞行过程中的相机稳定性，适配大面积航空测绘、正射影像采集这类对成像稳定性要求高的作业场景。
