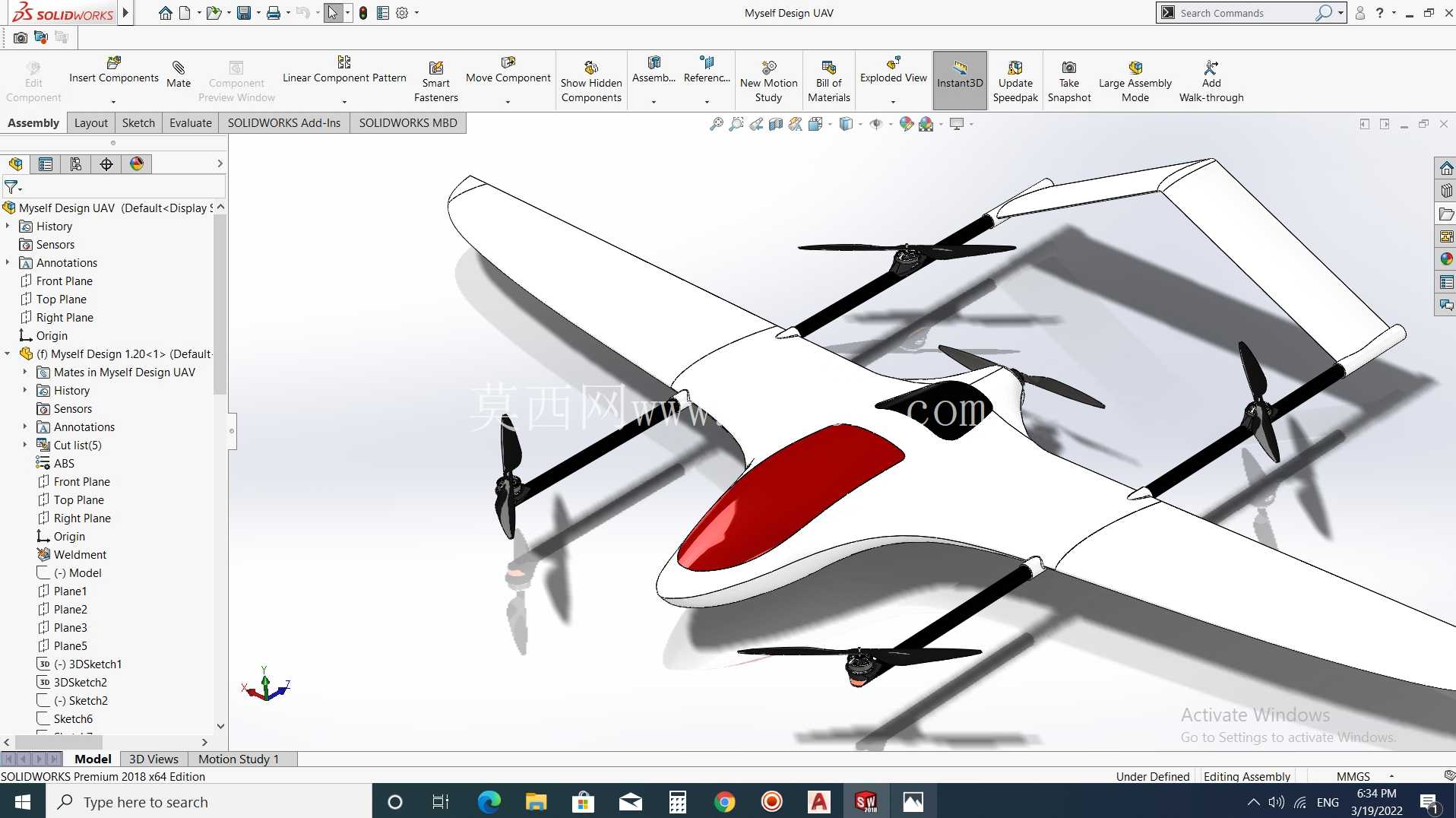

垂直起降固定翼复合翼无人机结构设计

这款复合翼构型的无人飞行器，兼顾了多旋翼垂直起降与固定翼高速巡航的双重优势，在结构设计阶段就围绕实际作业场景的边界约束做了多轮迭代。从作业场景来看，这类飞行器主要面向小范围航测、管线巡检、应急区域快速侦察类任务，不需要专用跑道起降，在山地、城市楼宇间、野外临时作业点都能完成起降动作，相比纯多旋翼机型，巡航阶段的升阻比更高，相同电池容量下作业半径能提升3倍以上，作业效率优势明显。

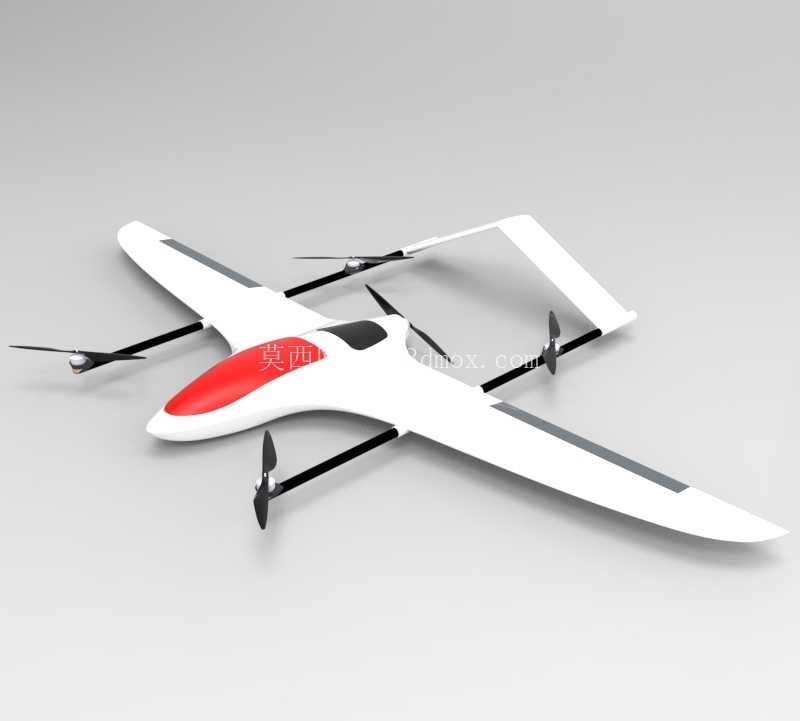

从功能特性来看，整机采用飞翼加尾撑的布局形式，机身主体做了流线型修型，机头段预留了任务载荷安装舱，可根据作业需求更换可见光相机、红外热成像模块或者小型气体采样装置，载荷安装位设置了快拆结构，不需要拆解机身主体就能完成载荷更换，适配外场快速转场作业的需求。动力系统分为两部分，四组垂直起降旋翼布置在机翼延伸出的撑杆上，撑杆采用碳纤维薄壁管结构，在保证结构刚度的前提下尽可能降低自重，撑杆与机翼的连接位置做了局部加强，预埋了金属嵌件来承受起降阶段的交变载荷，避免长期使用后连接位置出现疲劳开裂。巡航动力采用尾部推进式螺旋桨，巡航阶段垂直起降旋翼停转锁定，减少飞行过程中的气动阻力，机翼后缘设置了常规的副翼控制面，配合尾翼的舵面完成巡航阶段的姿态控制，垂直起降阶段则通过四组旋翼的转速差来完成姿态调整，两套动力系统的控制逻辑在结构设计阶段就做了安装位置的干涉校验，确保舵面偏转、旋翼转动过程中不会出现部件碰撞。

设计思路上，整机优先考虑外场维护的便捷性，机翼与机身采用快插式连接，接口处集成了电信号连接触点，拆解后可以放入小型运输箱内转运，不需要额外的调试接线，外场组装时间可以控制在十分钟以内。机身主体采用半硬壳结构，承力框架布置在载荷舱、机翼连接、尾撑连接这几个集中受力位置，蒙皮采用轻质复合材料，在保证机身气动外形精度的同时，将整机空重控制在合理区间。起落部分没有设置专用的轮式起落架，而是在机身腹部、撑杆下端设置了耐磨缓冲垫，垂直降落时可以吸收一定的冲击能量，同时减少巡航阶段的气动阻力，适合轻载长航时的作业需求。

从安装边界与尺寸约束来看，整机翼展控制在1.8米以内，机身长度不超过1.2米，拆解后单个部件的最大尺寸不超过0.8米，能够放入常规的车载储物空间，满足单人携带转场的使用需求。旋翼转动的安全边界做了充分校核，垂直起降状态下旋翼的转动平面距离机身外壳、机翼表面都预留了足够的安全间隙，避免高速转动的桨叶剐蹭机身结构。电池舱布置在机身重心位置，更换不同容量电池时不会造成整机重心的大幅偏移，减少飞控系统的配平压力，电池舱采用滑插式安装，配合锁扣结构固定，飞行过程中不会出现位移，同时外场更换电池不需要借助额外工具，能够快速完成能源补给，提升连续作业的效率。机翼的翼型选用低速高升阻比的翼型，在低巡航速度下就能获得足够的升力，降低巡航阶段的动力消耗，翼尖位置做了小翼修型，进一步减少诱导阻力，提升续航表现。尾翼采用H型尾撑布局，连接在两侧机翼的后缘延伸段，避开了尾部螺旋桨的气流影响，保证舵面在巡航阶段的操控效率，尾撑杆与机翼的连接角度经过多轮气动仿真校验，确保低速飞行、大迎角状态下舵面依然能够提供足够的操控力矩，避免出现失速失控的风险。
