仿生动态假肢脚刚性结构与包覆层设计

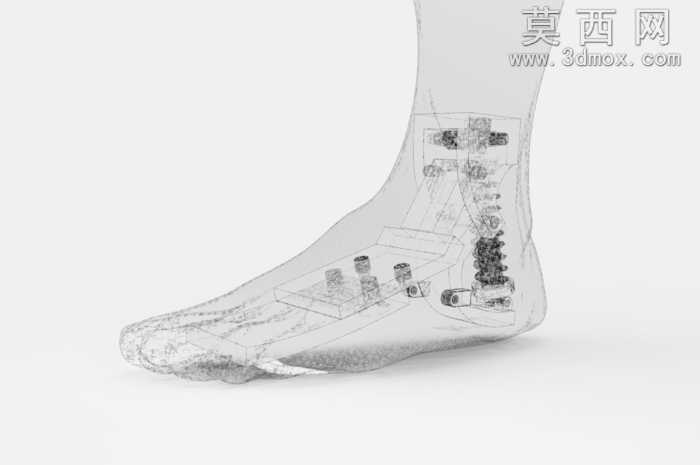

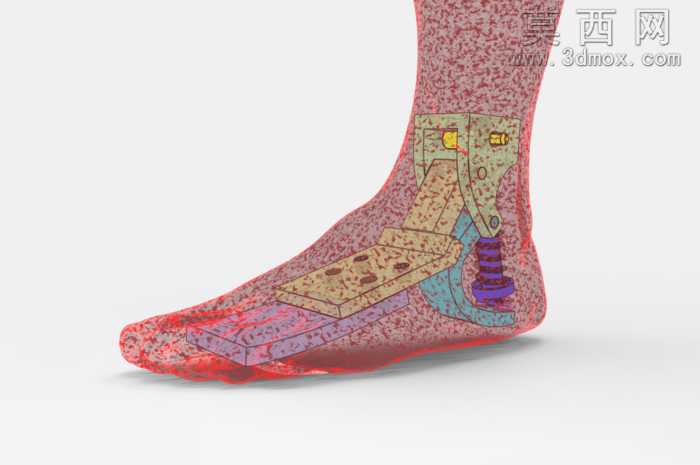

本作品围绕动态假肢脚的功能还原需求开展三维建模设计，核心目标是在刚性功能结构的基础上，通过包覆层设计还原真实人脚的外观与触感特征。建模前期参考医用人体足部扫描数据，提取真实人脚的外轮廓曲面、足部软组织厚度分布特征，作为包覆层外形设计的基准依据，确保最终产品的外轮廓与真实人脚高度契合。建模过程中，首先完成内部刚性功能结构的搭建：按照假肢脚的动态力学需求，排布踝部连接构件、足弓支撑弹性组件、前掌铰接结构、后跟缓冲模块，逐一完成各零件的参数化建模，明确各零件间的装配关系、运动限位结构，保证刚性结构可实现行走过程中的足弓形变、前掌弯折、后跟缓冲等动态功能，所有刚性构件的尺寸均经过力学适配校验，避免运动过程中出现结构干涉。完成内部刚性结构建模后，开展envelope包覆层的设计：以医用扫描获取的人脚外轮廓为外表面，以内部刚性结构的最大外轮廓为内表面，通过曲面偏移、布尔运算生成包覆层的实体模型，根据足部不同区域的触感需求，对包覆层不同位置的厚度进行差异化调整，后跟、前掌等承重区域预留足够的缓冲厚度，足侧等非承重区域控制厚度以保证整体重量控制在合理区间。渲染阶段对两类材质进行区分设置：内部刚性构件采用金属、工程塑料材质，还原金属零件的金属光泽、工程塑料的哑光磨砂质感，清晰展示内部结构的排布逻辑；外层包覆层采用半透明类硅胶材质，设置合适的透明度与折射参数，既可以透过包覆层观察到内部刚性结构的布局，又能体现包覆层的柔软质感与仿生外形。整体设计兼顾了假肢脚的动态力学功能与仿生外观需求，通过分层建模的方式清晰呈现了刚性功能结构与外包覆层的配合关系，为动态假肢脚的结构优化、外观仿生设计提供了直观的三维参考，可用于假肢产品的结构验证、方案演示与后续加工参考。
