砂轮机成套结构设计三维图纸模型

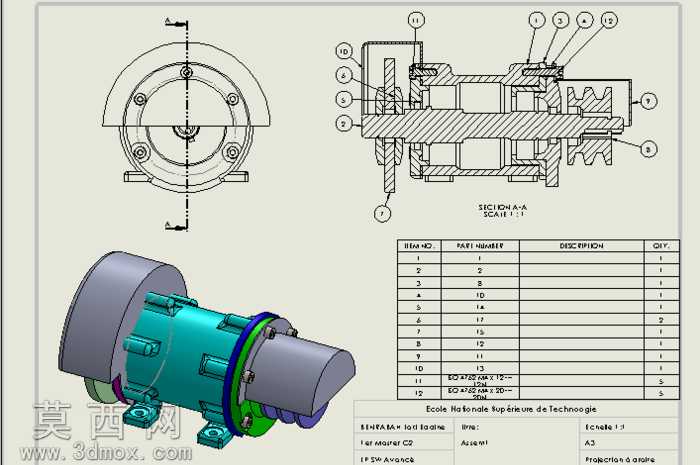

本套砂轮机三维模型采用自顶向下的设计思路完成整体构建，首先依据砂轮机的功能需求确定整体布局，将动力输入段、传动连接段、工作输出段沿轴向依次排布，保证整机结构紧凑、受力传递路径清晰合理。建模过程中严格遵循机械设计规范，对每一个零件的尺寸进行精准约束，首先完成主轴类核心传动零件的建模，依据轴段的不同功能依次设计轴承安装位、密封件安装槽、叶轮/砂轮装夹定位面、动力输入端连接结构，保证各轴段的同轴度公差符合回转类零件的设计要求。随后依次构建壳体类零件，针对左右端盖、中间筒体、安装底座分别进行建模，壳体的连接法兰位置预留标准螺栓安装孔，安装底座设计有带安装孔的支撑脚，保证整机安装固定的稳定性，同时在壳体对应位置设计轴承座安装腔，保证轴承装配后定位准确、运转无偏移。针对密封结构、紧固件、定位销等标准件，建模时严格对应国标尺寸参数，保证装配时不存在干涉问题。完成所有零件建模后，在装配环境下按照实际装配顺序进行配合约束，依次完成轴承与壳体、主轴与轴承、端盖与筒体、密封组件与端盖、动力连接部件与主轴的装配，全程进行干涉检查，对存在配合冲突的位置及时调整零件尺寸，保证所有零件装配关系正确，活动部件无卡滞。工程图部分严格遵循机械制图标准，绘制了整机的全剖视图与端向视图，全剖视图标注了所有零件的序号，清晰展示内部的传动结构、装配关系与零件排布，端向视图展示了安装底座的螺栓孔位置与端面外形，同时配套制作了完整的零件明细表，对应每个序号标注零件的数量信息，标题栏完整标注图纸比例、幅面等工程信息。渲染阶段对不同零件赋予对应材质，壳体与端盖采用铸铁材质表现金属磨砂质感，主轴采用调质钢的金属光泽材质，密封件采用橡胶材质，紧固件采用镀锌标准件质感，安装底座做了漆面处理效果，最终渲染图清晰展示整机的外观形态与结构细节，完整还原砂轮机的真实外观与内部构造，整套模型结构完整，尺寸参数准确，可用于机械结构教学、产品改型设计参考等场景。
