四通式流体控制阀爆炸结构展示设计

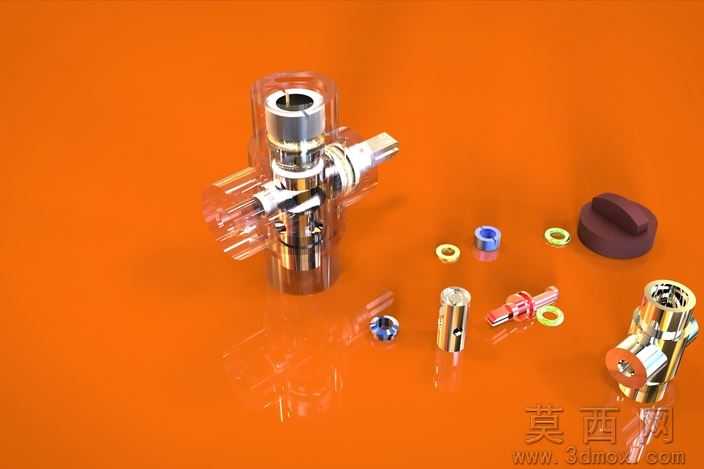

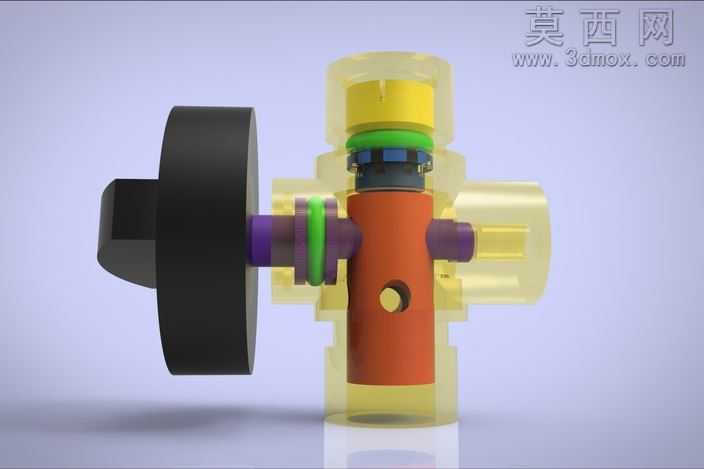

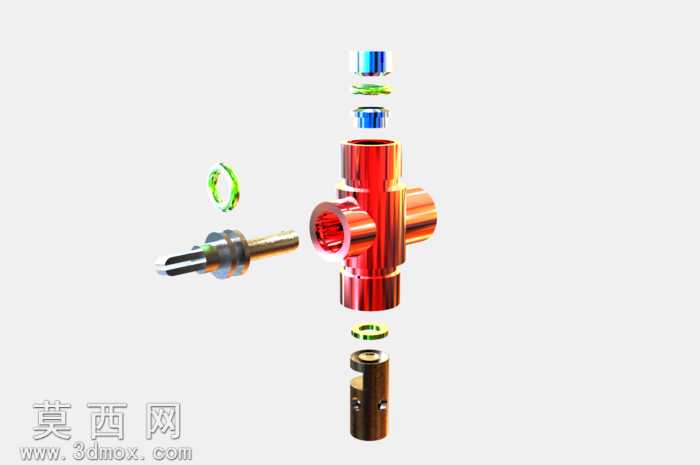

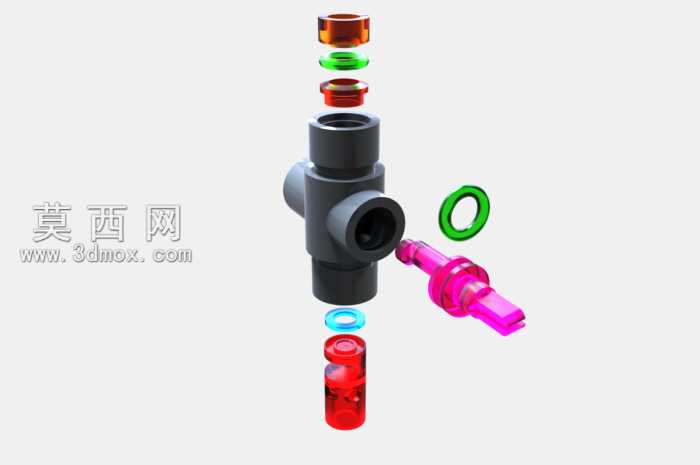

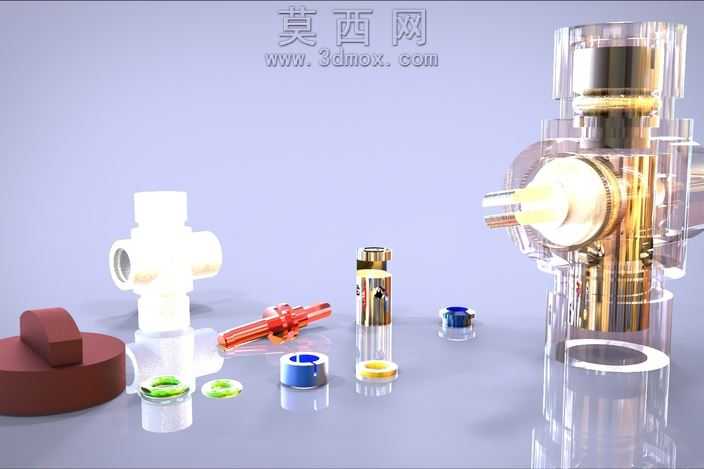

本作品为四通式流体控制阀的三维结构设计成果，采用爆炸视图的呈现形式完整拆解阀门的全部组成构件，清晰展现各零部件的装配逻辑与位置关系。建模阶段依托三维参数化设计逻辑，先对阀体主体进行特征构建，以四通交叉的中空腔体为核心基础，通过拉伸、切除、倒角等特征操作完成阀体的流道结构与外部连接端口设计，四个端口分别对应不同方向的管路接入需求，端口处预留标准连接结构以适配通用管路安装规范。针对阀芯、密封环、阀杆、端盖等细分零件，采用独立建模后装配校验的流程，逐一匹配各零件的配合公差：阀杆与阀体的滑动配合段设置合理间隙，保证阀杆转动调节的顺畅度；密封环采用弹性材质特征模拟，建模时预留压缩量以贴合密封面实现流体阻隔；阀芯与阀杆的连接部位做定位特征设计，确保调节过程中阀芯的转动角度与阀杆操作完全同步。材质渲染阶段针对不同零件的实际应用材质做差异化处理，阀体主体采用亮面金属红铜质感，还原铜质阀门的金属光泽与表面反光特性，通过调整粗糙度参数模拟金属加工后的细腻表面；密封环采用半透明绿色弹性材质，添加轻微的次表面散射效果还原橡胶类密封件的视觉特质；阀杆、端盖等金属结构件采用镀铬亮银材质，突出金属加工件的光洁度与耐磨属性；底部锁紧构件采用哑光深棕金属质感，区分不同功能部件的材质差异。设计过程中重点考量阀门的流体通路合理性，对四通交汇的流道拐角处做圆弧过渡处理，减少流体流经时的阻力与湍流产生；爆炸视图的排布遵循装配顺序逻辑，将各零件沿装配轴线方向依次排布，让观看者能够直观理解阀门从零件到总成的装配流程，清晰识别每个构件在阀门整体中承担的功能，无论是用于阀门结构的教学演示，还是生产加工前的结构校验，都能提供清晰直观的三维结构参考。
