钣金结构手提式金属工具收纳盒

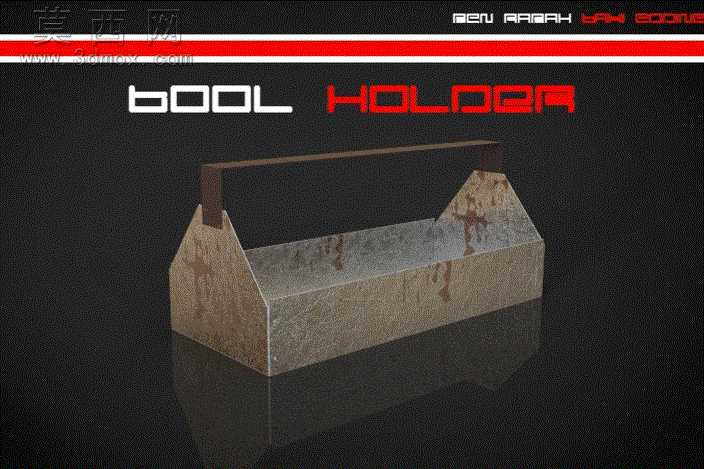

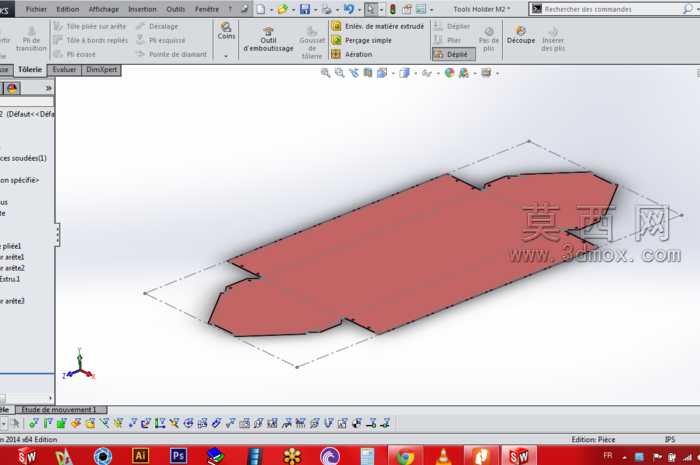

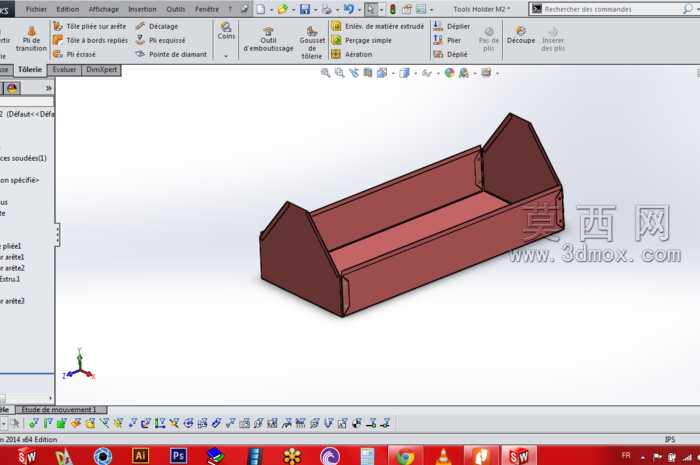

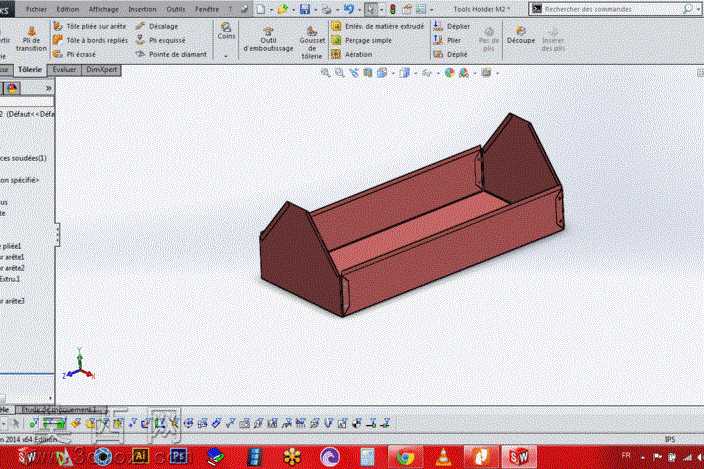

该作品为钣金工艺打造的手提式工具收纳装置，整体采用一体化弯折成型的钣金结构设计，建模阶段依托三维参数化设计软件完成全流程构建，首先绘制基础钣金展开轮廓草图，通过基体法兰特征构建盒身的基础承载腔体，再通过边线法兰、折弯特征依次塑造出两端向上收窄的梯形侧围结构，侧围顶部预留的安装位通过装配约束与一体式弯折提手完成配合，提手采用扁条形钣金结构弯折为倒U型，两端与侧围顶部贴合固定，保证手提受力时的结构强度。建模过程中对钣金折弯的K因子、折弯半径、释放槽参数进行了符合实际加工标准的设置，确保模型展开后可直接用于钣金下料加工，所有折弯处均做了微小圆角过渡处理，避免实际使用中锐边划伤的问题。材质与渲染阶段，为模型赋予了做旧金属材质，基底为冷轧钢板的哑光金属质感，表面添加了不均匀的锈迹、磨损痕迹贴图，模拟长期在车间环境使用后的老化状态，提手部分采用深色磨砂金属材质，与盒身形成视觉层次区分；场景搭建时采用深色反光地面，通过三点布光方案突出金属材质的反光特性与结构轮廓，渲染输出的效果图还原了金属工具盒的厚重质感与使用痕迹。结构设计上，盒身采用敞口式长条形腔体，内部无额外分隔，可容纳扳手、螺丝刀、钳子等各类手动工具，两端收窄的梯形结构既提升了盒身的结构抗变形能力，也减少了不必要的材料占用，顶部提手的高度符合人体工学握持尺寸，手提时工具盒重心稳定不会出现侧翻问题，整体结构简洁实用，没有多余的装饰性结构，完全围绕工具收纳的实用功能展开设计，建模过程中所有特征均保持参数化可编辑状态，可根据实际使用需求调整盒身长度、宽度、高度以及提手尺寸，适配不同规格的工具收纳需求，模型同时提供了通用中间格式文件，可导入各类三维软件进行编辑调整，也可直接用于钣金加工的生产参考。
