刚性材料结构仿生义足设计

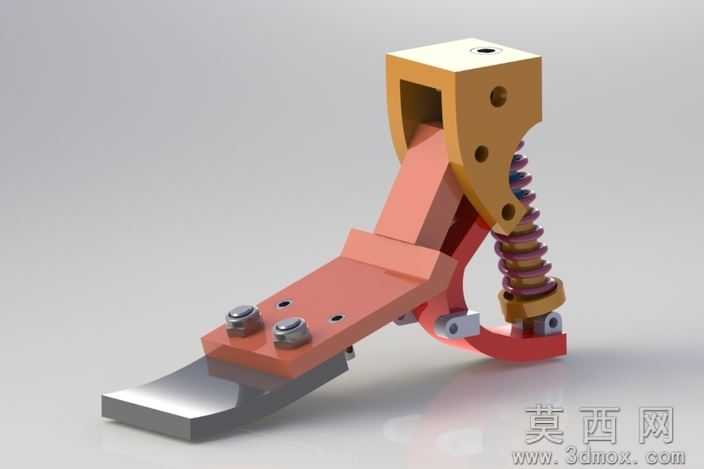

本作品为刚性材料打造的仿生义足三维模型，整体建模过程严格遵循机械结构设计逻辑，先完成整体功能框架的草绘搭建，再逐步细化各零部件的尺寸参数与装配关系。建模阶段针对义足的支撑主体、足部接触件、缓冲组件分别进行独立建模，上部的连接基座采用块状刚性结构设计，预留多组标准安装孔位，用于与义肢接受腔完成稳固连接，孔位的同轴度、间距公差均按照通用机械装配标准设定，保证后续实际加工的装配可行性。中部的支撑连杆采用一体化弯折造型，兼顾结构强度与轻量化需求，建模时通过曲面放样与实体切除结合的方式，还原刚性材料的力学传导路径，让行走过程中的受力能够均匀分散到整个支撑结构。后侧的缓冲组件采用多圈螺旋弹簧结构，建模时精准还原弹簧的螺距、线径参数，搭配上下两端的固定座与铰接结构，实现行走过程中的竖向缓冲与姿态自适应，弹簧与支撑结构之间预留合理的活动间隙，避免运动过程中出现结构干涉。足部的接触端采用分层设计，上层为刚性固定基板，预留两组螺栓安装位实现与支撑连杆的可拆卸连接，下层为弧形触地端头，建模时通过曲面倒角优化端头的过渡弧度，模拟自然足部的行走滚动轨迹，降低行走过程中的卡顿感。渲染阶段针对不同部件赋予差异化材质，上部基座与支撑连杆采用哑光金属质感材质，还原刚性合金材料的磨砂质感，弹簧组件赋予亮面金属材质突出弹性件的结构特征，触地端头采用半哑光硬质合金材质，区分不同功能部件的视觉层次。灯光布置采用多组柔光光源从不同角度照射，突出结构的立体轮廓与装配关系，背景选用浅灰色纯色背景，避免多余元素干扰结构展示。整个设计围绕刚性材料的力学特性展开，在保证整体结构强度的前提下，通过铰接结构与弹簧组件实现类自然足部的活动度，兼顾实用性与结构合理性，所有零部件的尺寸均参考常规人体下肢的受力参数设定，可作为康复辅具设计的参考方案。
