12V直流BSP外螺纹塑料进水电磁阀结构

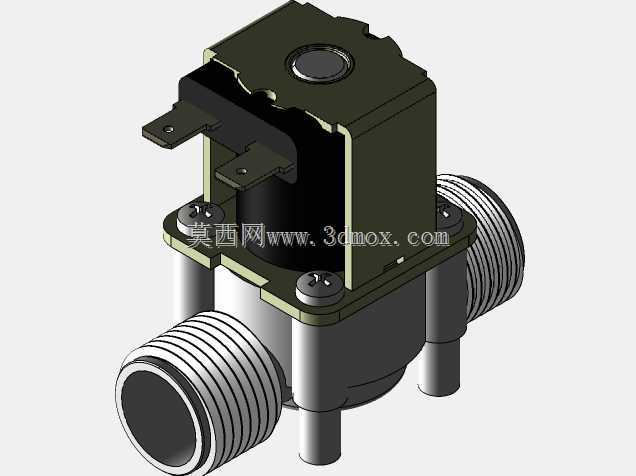

　　这款12V直流驱动的常闭式进水电磁阀，在民用净水设备、小型商用饮品机、智能卫浴供水回路、小型灌溉支路这类低压水系统里应用极广，日常做管路通断的执行元件，靠电磁线圈得电产生的磁吸力带动内部阀芯动作，失电状态下依靠内置弹簧复位切断水路，不需要额外的机械操作机构，电控信号触发即可完成开关动作，适配低电压直流供电场景，接线端采用快插式插片结构，现场布线不用焊接，插片的间距和尺寸符合低压电器通用接插件标准，和常规的6.3mm规格线束端子可以直接匹配，装配时不需要额外定制接插件。阀体两侧的外螺纹采用1/2"BSP管螺纹标准，螺纹牙型角55度，密封锥度适配常规民用供水系统的内螺纹接头，安装时不需要额外转换接头，

　　直接和同规格的水管接头旋合即可，螺纹段的长度预留了足够的生料带缠绕空间，不会出现旋合到位后螺纹外露过长或者密封不足的问题。阀体上部的电磁线圈部分采用塑封结构，线圈和外部金属支架之间做了绝缘隔离，日常使用中即使管路表面有凝露，也不会出现线圈短路的问题，线圈外壳的安装凸耳上预留了两个螺丝固定孔，当设备内部有振动工况时，可以额外加装固定螺丝将阀整体固定在安装板上，避免长期振动导致管路接头松动。整体结构的进出水口在同一轴线上，属于直通式流道设计，流道内部没有过多的弯折结构，水流通过时的压损比直角式电磁阀低30%左右，适合对供水流量有一定要求的支路使用，内部的密封件采用食品级橡胶材质，接触饮用水的部分符合涉水部件的卫生要求，

　　不会在长期通水过程中析出异味或者杂质。建模过程中对线圈和阀体的配合间隙做了准确还原，实际装配时线圈部分和阀体的密封槽配合公差控制在0.1mm以内，既保证密封性能，又不会出现装配过紧导致后期维护拆卸困难的问题。阀体下部的两个定位柱是为了适配设备安装板的定位孔设计，安装时先将定位柱插入安装板的对应孔位，再旋紧两侧的管路接头，不需要额外手扶定位，单人即可完成装配作业。从安装边界来看，阀的总宽度以两侧螺纹端面为最大尺寸，接线端的插片向上伸出，安装时需要在插片上方预留至少15mm的接线空间，方便线束插拔，线圈顶部的手动泄压按钮在模型上也做了还原，当设备断电需要紧急排水时，可以按下顶部的按钮手动打开阀芯，不需要拆解管路即可排空回路内的存水，

　　这个结构在设备维护、冬季防冻排空的时候实用性很强。流道的通径做了等径设计，和1/2"水管的通径基本一致，不会出现阀口缩径导致的流量不足问题，额定工作压力下的流量可以满足常规家用净水机、开水器的进水需求，内部的阀芯导向结构采用耐磨塑料材质，长期动作不会出现阀芯卡滞的问题，弹簧的选型匹配了12V线圈的吸力参数，不会出现电压偏低时吸合不到位的情况。
