气动平行夹爪抓取执行机构结构设计

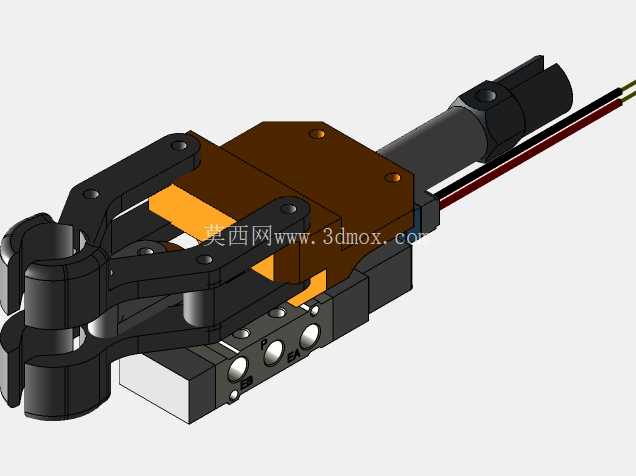

　　这款气动抓取执行件，是面向轻载自动化搬运、分拣工位开发的末端夹持部件，在3C电子小件装配、轻工产品上下料、实验室样本转运这类需要稳定夹持规则柱状、小方块类工件的场景中适配性极强，区别于大负载重载夹爪，它的夹持力输出区间刚好覆盖100g到1.5kg的常见轻量工件，不会因为输出力过大夹损塑料壳体、薄壁玻璃类易损工件，也不会因为夹持力不足导致转运过程中工件脱落。从结构布局来看，它采用平行双指夹合的运动逻辑，驱动部分集成在夹爪本体后侧，压缩空气接入后通过内置的活塞结构带动连杆机构传动，最终驱动前端两个夹指做同步对中开合运动，这种对中运动的设计能保证工件被夹持时自动找正中心，不需要额外增加视觉定位补偿就能保证工件放置的重复位置精度，在固定节拍的流水线工位上，能省去不少对位调整的辅助时间。

　　夹指的安装面做了标准化的螺孔阵列布局，现场使用时可以根据被夹持工件的外形更换定制的夹指垫块，比如夹持圆柱形工件可以更换V型槽垫块，夹持薄壁方形工件可以更换带软质防滑垫的平垫块，不需要改动夹爪主体结构就能适配不同的工件夹持需求，这种模块化的快换设计能大幅降低产线换型的硬件改造成本。本体的安装基准面设置在夹爪底部，做了平整的铣削加工面，同时预留了两组不同间距的安装螺孔，既可以直接通过螺栓固定在直线模组的滑台端面，也可以搭配转接法兰安装在六轴机器人的末端法兰上，安装边界的尺寸设计充分考虑了现有主流自动化运动部件的安装标准，不需要额外加工定制转接板就能完成装配。

　　气路接口设置在驱动段的尾端侧面，走线走管时可以顺着机械臂的管线包排布，不会和夹爪的开合运动、周边的工装结构产生运动干涉，夹爪本体上还集成了两个磁性开关的安装槽，用户可以根据需要加装磁性传感器来检测夹爪的开合到位状态，把信号接入设备的PLC控制系统就能实现夹持动作的闭环逻辑控制，比如夹爪未闭合到位时不执行下一步的移位动作，避免工件掉落的风险。从结构强度设计来看，夹爪的受力连杆部分采用了加厚的合金钢结构，铰接位置做了镶套处理，长期往复开合运动时不会因为铰接孔磨损导致夹指平行度超差，驱动缸体部分采用硬质阳极氧化的铝合金材质，在保证结构强度的同时尽可能降低整体重量，减少对机械臂或者直线模组的负载负担，夹爪开合的行程设计覆盖了常见小件的尺寸范围，开合过程中两个夹指的平行度公差控制在0.02mm以内，保证夹持细长工件时不会出现偏斜、夹不紧的问题。

　　在实际工位应用中，这类夹爪通常搭配真空吸盘组合使用，针对表面不平整不适合真空吸附的工件，就切换到夹爪夹持模式，在多品种小批量的柔性生产线上，这种适配性强的轻载夹爪能覆盖超过六成的小件夹持需求，不需要为每种工件单独设计专用夹具。设计过程中对夹爪的运动死点位置做了优化，当压缩空气压力出现波动短暂失压时，夹爪的连杆机构能保持机械自锁状态，不会因为失压突然松开导致工件掉落砸伤设备或者操作人员，本质安全层面的设计细节也充分考虑了车间现场的使用安全要求。夹爪本体的外露棱角都做了倒角处理，安装调试过程中不会划伤操作人员的手部，管线引出位置做了防折保护结构，长期往复运动时不会因为管线反复弯折出现气路泄漏、线路断裂的问题，整体的可靠性设计能满足工业现场两班倒连续生产的使用强度要求。
