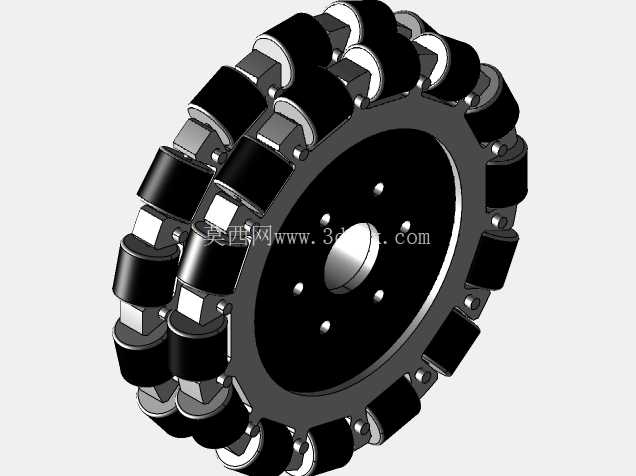

150mm规格麦克纳姆全向行走滚轮结构

　　在车间物料转运AGV、仓储分拣移动机器人、竞赛类小型移动平台的行走机构选型中，全向轮一直是解决狭小空间内灵活移动需求的核心部件，这款150mm直径的全向轮结构，正是针对中小载荷移动平台的全向行走需求设计的。不同于普通脚轮仅能实现转向移动的特性，该全向轮通过轮缘周向排布的独立小辊子结构，可实现横向、斜向、原地旋转等多维度运动，无需预留大半径转向空间，尤其适配通道宽度有限的智能仓储库区、产线边物料周转站点等场景，能大幅提升移动设备的空间利用率。

　　从结构设计逻辑来看，这款全向轮采用双排交错辊子布局，避免了单排结构在辊子间隙处产生的行走顿挫问题，轮体主轮毂采用中心对称的安装孔位设计，安装面做了沉台处理，可直接与标准法兰输出轴、驱动电机输出端配合，无需额外设计转接法兰，降低整机结构的装配复杂度。主轮毂的辐板部分做了等距减重孔设计，在保证轮体整体抗弯、抗扭强度的前提下，尽可能降低轮体自身转动惯量，减少驱动端的动力损耗，对于采用电池供电的移动平台而言，能有效延长单次充电的续航时长。周向排布的小辊子采用鼓形外轮廓设计，辊子轴线与主轮轴线呈固定夹角排布，每个小辊子都配有独立的转动销轴，销轴两端通过卡簧固定在主轮的安装支座上，辊子与销轴之间预留了合适的转动间隙，保证辊子在受侧向力时能顺畅转动，不会出现卡滞问题。辊子外层采用高耐磨的弹性包覆层，既可以增加与地面的接触摩擦力，避免行走过程中出现打滑，也能吸收地面微小凸起带来的振动，降低移动平台运行时的噪音，同时减少振动对平台上搭载的精密传感器、电子元器件的冲击影响。

　　从安装边界尺寸来看，这款全向轮的主轮直径为150mm，轮体整体宽度适配常规中小载荷移动平台的轮距安装要求，中心安装孔的节圆尺寸匹配常用的42mm、57mm规格驱动电机的安装法兰，安装孔位采用等距圆周排布，可兼容不同角度的安装需求，不需要额外调整轮体的周向位置。在实际选型应用中，这类全向轮通常采用四个一组的布置方式，通过不同轮组的转速差与转向配合，实现平台的全向移动，相比传统的舵轮转向结构，控制逻辑更简单，结构可靠性更高，不需要额外设计转向驱动机构，能有效压缩移动底盘的整体高度，适配低矮空间的通行需求。

　　设计过程中需要重点关注辊子的排布角度与接触连续性，这款结构通过双排辊子的交错布置，保证任意时刻都有至少两个辊子与地面接触，避免行走过程中出现轮体跳动的问题，同时主轮的支座部分采用一体化加工的定位槽，保证每个辊子的安装位置精度，避免因辊子位置偏差导致的行走轨迹偏移。针对不同的应用地面场景，辊子的包覆材料可根据需求调整，在环氧地坪的仓储场景可采用中等硬度的聚氨酯材料，兼顾耐磨性与静音效果；在粗糙水泥地面的车间场景，可更换硬度更高的包覆材料，提升抗磨损能力。轮体主轮毂可根据载荷需求选用铝合金或工程塑料材质，铝合金材质的轮毂强度更高，适用于百公斤级载荷的移动平台，工程塑料材质的轮毂重量更轻，适用于小型竞赛机器人、教学演示平台等低载荷场景。在装配调试环节，需要保证每个辊子的转动灵活性，销轴的固定卡簧需要完全卡入卡槽内，避免轮体高速转动时销轴脱出，同时要保证四个轮组的安装高度一致，避免出现单个轮组悬空导致的驱动力不足问题。
