立式光轴锁紧固定支座多规格适配结构

做非标自动化设备结构设计的工程师，大多遇到过线性光轴的垂直安装固定需求——不管是小型输送线的导向立柱、检测工位的探针升降导轴、还是工装夹具的定位柱支撑，光轴的固定端如果没有可靠的支座，很容易出现轴偏摆、锁紧失效、安装基准错位的问题，这类垂直轴支架固定器就是针对这类场景开发的标准支撑件。

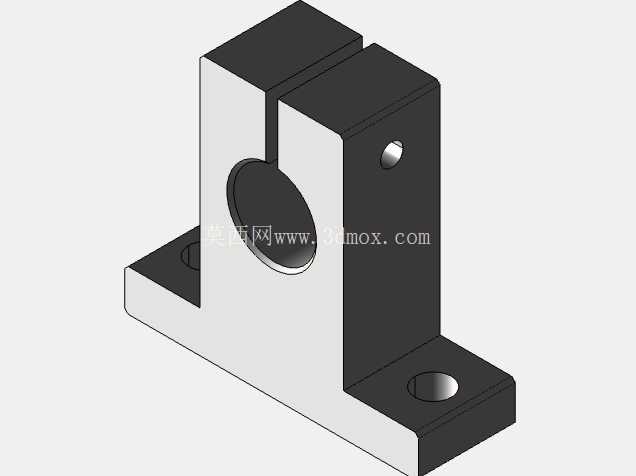

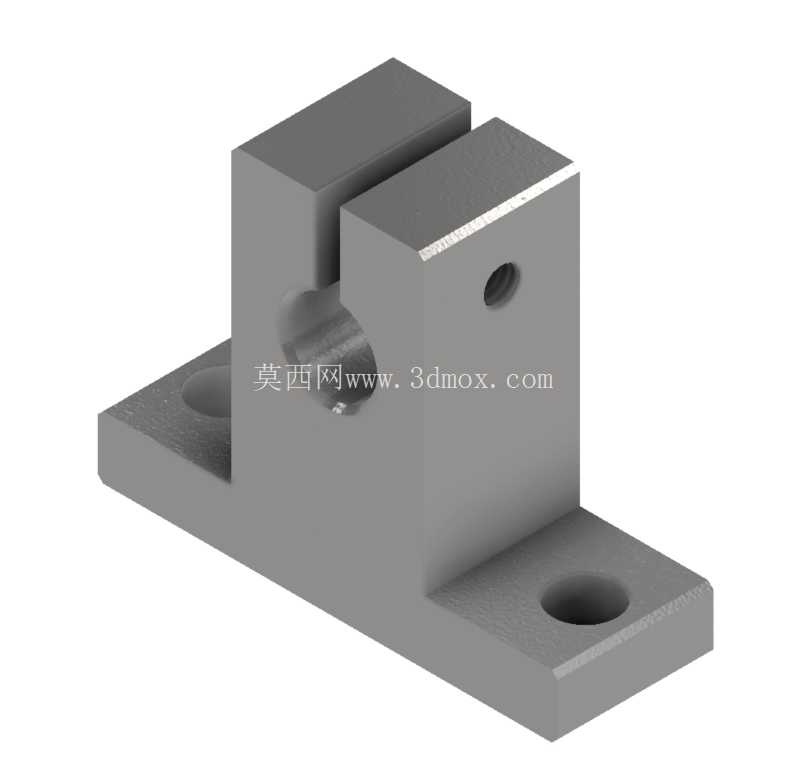

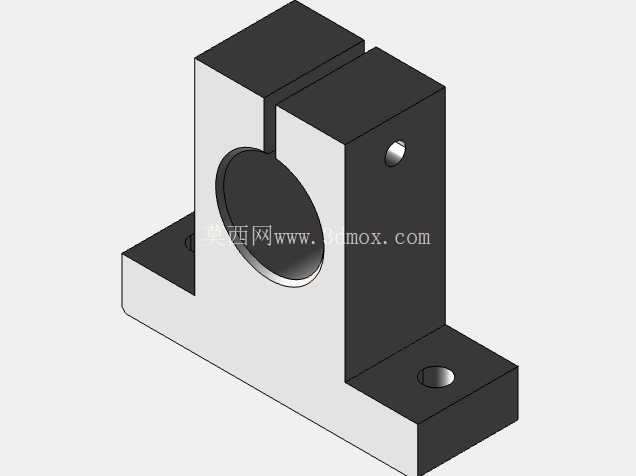

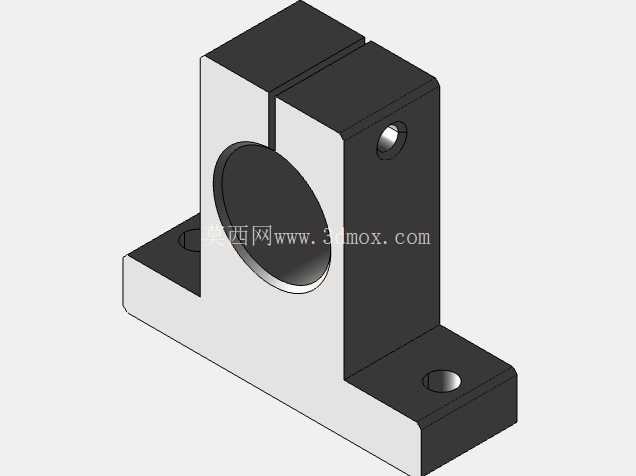

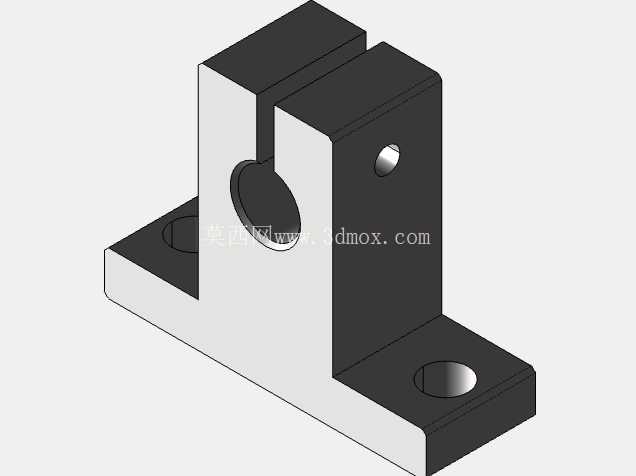

从结构设计逻辑来看，这款支座采用分体式锁紧结构，主体分为底部安装法兰和上部轴夹持座两部分，底部法兰为带两个安装沉孔的平板结构，安装时可通过内六角螺栓直接固定在设备安装基板、铝型材台面或者工装底板上，沉孔设计可以让螺栓头完全埋入法兰平面，不会出现凸起干涉上部运动部件的问题，法兰的平面度公差控制在0.02mm以内，能保证安装后支座基准面与安装面完全贴合，避免锁紧后轴的垂直度出现偏差。上部的夹持座采用开口式开槽设计，侧面预留锁紧螺纹孔，当光轴穿入夹持内孔后，拧紧侧面的紧定螺钉即可让开口槽产生弹性形变，抱紧穿入的光轴，这种锁紧方式不会在光轴表面产生压痕，后期调整光轴伸出长度时也不会刮伤轴面，相比顶丝直接抵紧轴面的固定方式，抱紧力分布更均匀，能承受更大的径向载荷和轴向冲击力，不会因为设备运行振动出现轴下滑、偏转的问题。

这款固定支座覆盖了常用的小直径线性光轴适配规格，从8mm到25mm的常规光轴都有对应的适配型号，不同规格的支座除了内孔直径匹配对应轴径外，底部安装孔的孔距、支座整体高度、夹持座厚度都做了对应比例的调整，比如适配8mm轴的SK8型号，整体高度更低、安装孔距更小，适合空间紧凑的小型精密设备使用；适配25mm轴的SK25型号，法兰厚度和夹持座高度都做了加强，能承受更重的轴上负载，适合大型工装、重载导向结构的安装需求。选型时需要注意安装边界尺寸，首先要确认安装面的预留空间是否满足法兰的长宽尺寸，避免安装孔和设备上的其他结构干涉；其次要确认光轴穿入支座后的伸出长度，夹持座的内孔深度是固定的，光轴插入端不能超过内孔底部，否则会导致轴无法插到底，锁紧后出现垂直度超差的问题；另外侧面锁紧螺钉的操作空间也要提前预留，要保证内六角扳手可以顺利拧动紧定螺钉，避免后期装配时出现操作空间不足的问题。

在实际应用场景中，这款支座的使用范围非常广，在3D打印机的Z轴导向立柱固定中，它可以作为光轴底部的支撑座，保证两根Z轴光轴的垂直度一致，避免打印平台升降时出现卡顿、层纹偏移的问题；在小型点胶机的针头升降导轴固定中，它可以把导轴垂直固定在点胶工位的安装板上，保证针头升降轨迹的直线度，提升点胶位置精度；在工装夹具的定位柱安装中，它可以快速固定不同直径的定位光轴，根据工件的定位高度调整轴的伸出长度，不需要重新加工定制支座，大幅缩短工装的设计和加工周期；在电子生产流水线的检测工位，它可以固定传感器的安装导杆，方便调整传感器的检测高度和角度，适配不同规格产品的检测需求。

从加工工艺角度来看，这类支座一般采用45号钢或者铝合金加工而成，钢质支座经过发黑处理后防锈性能好、结构强度高，适合重载、有切削振动的加工设备场景；铝合金支座重量轻、外观整洁，适合对设备重量有要求的小型精密设备、桌面级自动化设备场景。夹持内孔的公差一般控制在H7级别，和光轴的间隙配合精度适中，既可以保证光轴顺利穿入，又不会因为间隙过大导致轴锁紧后出现偏摆，开口槽的宽度经过精确计算，拧紧螺钉时的形变范围刚好可以抱紧光轴，不会出现形变过大导致支座开裂、或者形变不足锁紧力不够的问题。安装时要注意先把支座通过底部螺栓预固定在安装面上，不要完全拧紧，然后穿入光轴，用直角尺校准光轴和安装面的垂直度后，再拧紧底部的安装螺栓，最后锁紧侧面的紧定螺钉，这样可以最大程度保证光轴的安装精度，避免因为安装顺序错误导致轴的垂直度超差，影响后续设备的运行精度。
