3D打印机用J头长距铝制散热构件

在FDM熔融沉积成型3D打印机的挤出端热端结构中，散热构件是决定送料稳定性、避免耗材提前熔融堵头的核心功能部件，这款适配J头E3D结构的长距离金属散热件，正是针对1.75mm直径耗材送料路径的热隔离需求开发的结构件。从实际装机场景来看，该散热件安装在挤出机热端的冷段区域，上方衔接挤出送料机构的进料通道，下方对接热端加热块与喷嘴，核心作用是通过自身的金属导热特性与鳍片结构的大散热面积，将加热块向上传导的多余热量快速散发到周边空气中，保证散热件内部的送料通道温度始终维持在耗材玻璃化转变温度以下，避免耗材在进入加热块之前就提前软化膨胀，造成送料阻力增大、堵头、耗材回抽拉丝等常见打印故障。

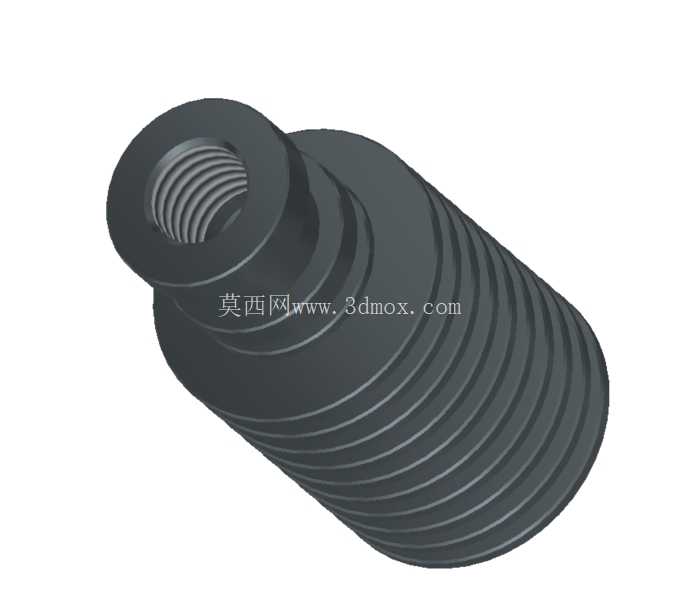

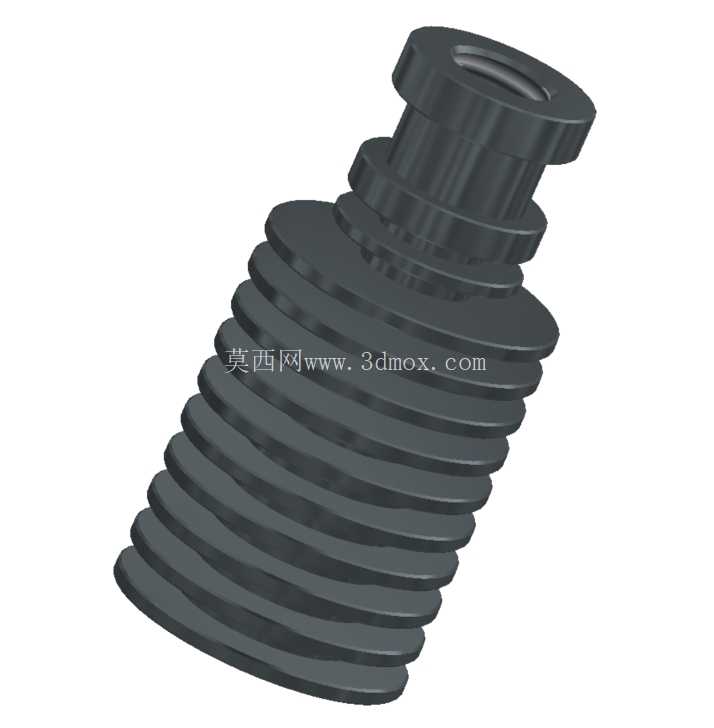

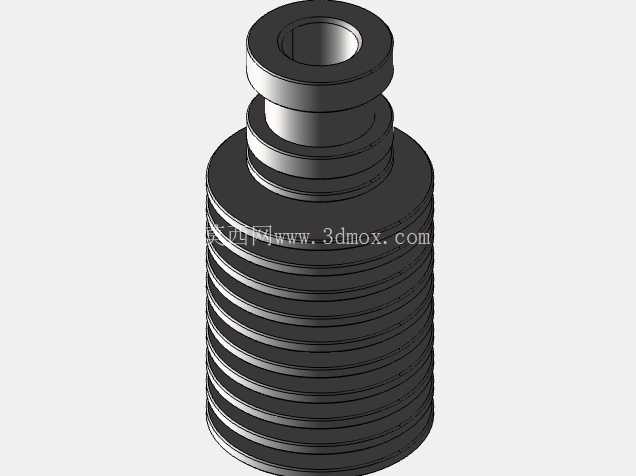

从结构设计思路来看，这款散热件采用纯铝作为加工基材，一方面利用铝材质优异的导热系数保证热量传导效率，另一方面铝材质较轻的重量也能降低挤出端运动组件的整体负载，减少运动惯性对打印精度的影响。整体采用阶梯式多层环形鳍片结构，鳍片沿散热件轴向等距排布，每一层鳍片都做了等厚度设计，相邻鳍片之间预留了足够的空气流通间隙，既保证了散热面积最大化，也不会因为鳍片过密导致空气流通受阻、积热难以散出。散热件上端设计了带定位台阶的安装接口，可直接适配标准E3D J头的固定支架结构，安装时不需要额外做结构修改，接口处的同轴度公差控制在0.05mm以内，保证送料通道与下方加热块、喷嘴的同轴度，避免送料过程中耗材出现偏磨、阻力不均的问题。

从安装边界与尺寸适配角度来看，该散热件的内部送料通道直径设计为2mm，刚好适配1.75mm直径的PLA、ABS、PETG等常见FDM打印耗材，通道内壁做了光滑处理，表面粗糙度控制在Ra1.6以下，减少耗材送进过程中的摩擦阻力。散热件总长度针对长距离热隔离需求设计，相比短款散热件拥有更长的热传导路径，能够进一步降低热量向上传导的效率，即使在高温耗材打印、长时间连续作业的工况下，散热件上端的温度也能维持在40摄氏度以下，保证送料齿轮咬合区域的耗材始终保持硬质状态，避免耗材被送料齿轮啃碎造成送料失效。下端的对接接口采用标准螺纹配合面，可直接与E3D规格的喉管紧密衔接，配合面处预留了密封槽，可安装耐高温密封垫避免熔融耗材从衔接缝隙溢出。

在实际设备选型匹配中，这款散热件可直接替换同规格的原厂J头散热构件，不需要修改挤出机的其他结构参数，鳍片的排布方向兼容轴向风扇与径向风扇两种散热风道设计，当采用4010规格的轴向风扇直吹鳍片区域时，散热效率可满足最高280摄氏度打印温度下的热隔离需求，适配PEEK等高温耗材打印的散热要求。结构建模过程中，所有安装孔位、配合尺寸都严格遵循E3D开源生态的标准尺寸链，安装时的公差配合采用基孔制间隙配合，保证拆装维护时的便捷性，同时鳍片的边缘做了0.2mm的倒角处理，避免安装维护过程中锐边划伤操作人员。从结构强度来看，纯铝一体加工的结构不存在拼接缝隙，长期冷热交替工况下不会出现结构变形、衔接松动的问题，散热件整体的抗扭强度可满足送料过程中喉管拧紧的力矩要求，不会因为安装力矩过大导致构件开裂变形。
