L型槽角铝型材内接角支架结构

在工业铝型材框架搭建的各类场景中，角部连接的可靠性直接决定了整体框架的抗扭、抗形变能力，这类L型槽角内接式支架，就是针对2020、3030、4040等主流欧标槽铝型材的内角连接需求开发的专用连接件，和外置角码相比，内接式的结构可以完全隐藏在型材槽腔内部，不会在框架外表面突出多余结构，既能够让设备外罩、钣金封板实现完全贴合安装，也能避免外置连接件带来的磕碰风险，在自动化设备护罩、流水线工作台机架、小型检测设备框架、3D打印机机身这类对外观平整度、安装空间有要求的场景中应用十分广泛。

从实际使用的角度来看，这类角支架的核心作用是承担两根垂直排布铝型材在角部的连接载荷，替代传统的角码加螺栓的外置连接方案，安装时不需要对铝型材进行额外的端面攻丝或者打孔加工，只需要将支架的两个连接臂分别嵌入两根垂直拼接型材的槽道内，通过支架上预留的安装孔配合T型螺栓、弹平帽就可以完成锁紧，整个安装过程不需要复杂的工装定位，普通装配人员借助内六角扳手就可以完成操作，后期如果需要调整框架结构，也可以直接松脱螺栓进行位置调整，不会对铝型材本身造成不可逆的加工损伤，大幅降低框架搭建的返工成本。

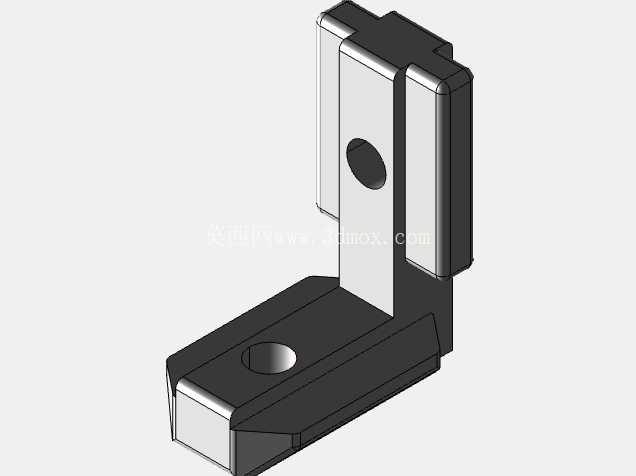

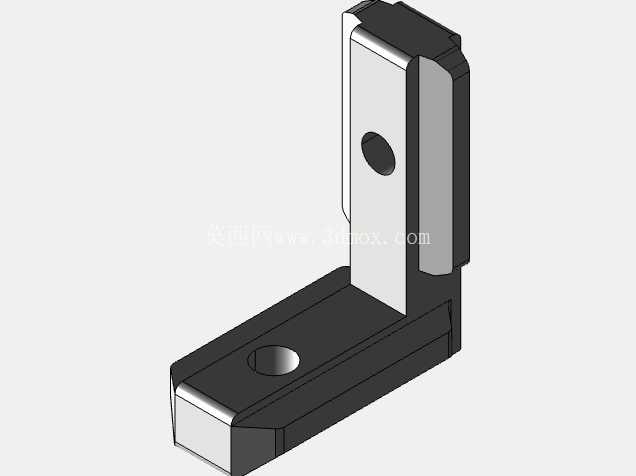

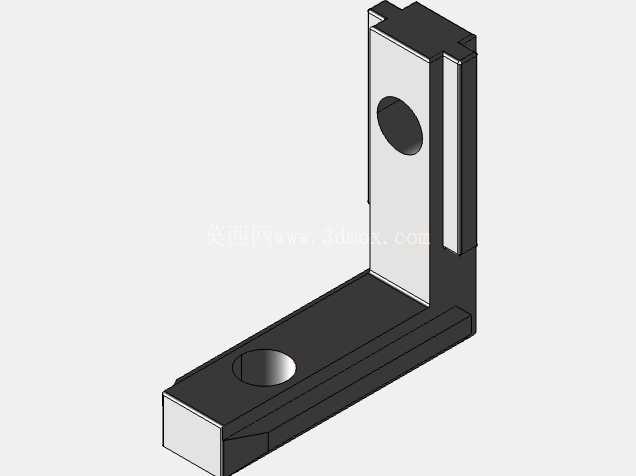

在结构设计层面，这款角支架采用了等强度的L型弯折基体结构，两个连接臂的厚度和对应型材的槽内间隙做了精准匹配，臂体和槽道的配合间隙控制在0.1mm以内，既可以保证安装时能够顺利滑入型材槽内，也能避免间隙过大带来的连接晃动问题。支架的转角位置做了加厚的加强筋处理，因为角部是整个连接结构的应力集中点，当框架承受侧向冲击或者垂直载荷时，转角位置会承受最大的弯曲力矩，加厚的加强结构可以有效避免支架在长期载荷下出现转角开裂、形变的问题。两个连接臂上分别设置了沉头安装孔，其中竖直臂的安装孔为螺纹孔，水平臂的安装孔为光孔，这样的设计可以适配不同方向的螺栓锁紧需求，当支架嵌入型材槽内后，竖直臂的螺纹孔可以配合从型材外侧穿入的螺栓直接锁紧，水平臂的光孔则可以配合T型螺母从槽内完成固定，两种锁紧方式配合可以让两个方向的连接都达到足够的锁紧力，避免单螺栓固定带来的转动自由度。

从安装边界尺寸来看，这款支架针对不同规格的铝型材做了系列化的尺寸适配，适配2020型材的支架，单个连接臂的长度控制在18mm左右，整体厚度和20型材的槽宽匹配，安装后不会突出型材的外表面，支架上的安装孔中心距严格对应型材槽道的中心位置，保证螺栓锁紧时的受力方向和型材槽道平行，不会出现偏载力矩；适配3030、4040型材的支架则对应放大了连接臂长度和基体厚度，安装孔的位置也对应型材的槽中心做了偏移调整，保证不同规格的支架都能和对应型材实现完美适配。支架的所有棱边都做了R0.5的倒角处理，一方面是避免安装时锋利的棱边划伤操作人员，另一方面也可以减少支架滑入型材槽时的卡滞问题，让装配过程更加顺畅。

在实际的设备选型过程中，选用这类内接角支架需要先确认所使用的铝型材槽型规格，欧标20、30、40系列型材的槽宽、槽深尺寸存在差异，如果选错支架规格，会出现支架无法嵌入槽内或者嵌入后间隙过大的问题。另外在承载要求较高的框架结构中，比如需要承载较重的动力组件、输送机构的位置，可以在同一个角部同时安装两个内接角支架，分别嵌入型材的上下两个槽道内，相比单个支架可以提升一倍以上的连接强度，满足重载场景的使用需求。和外置角码相比，这类内接支架的连接点隐藏在型材内部，框架外表面没有突出的连接结构，在安装透明亚克力护板、钣金门板的时候，可以实现完全的平面贴合，不需要在封板上额外加工避让连接件的缺口，这也是很多外观要求较高的检测设备、实验台架优先选用这类内接角支架的核心原因。

从建模逻辑来看，这类系列化支架的三维建模可以采用参数化设计的思路，将型材规格、槽宽、安装孔距、臂厚这些核心尺寸设置为可变参数，只需要调整参数就可以快速生成对应不同型材规格的支架模型，不需要重复建模，在进行铝型材框架整体装配的时候，可以直接调用对应规格的支架模型进行虚拟装配，提前验证安装位置是否存在干涉，螺栓长度是否匹配，避免实际装配时出现零件不匹配的问题。支架的基体结构采用一体成型的设计，没有多余的拼接零件，实际生产时可以采用压铸或者型材机加工的方式进行批量制造，零件的一致性好，生产成本也相对较低，适合在各类铝型材框架搭建场景中作为标准连接件进行批量备货。
