烤面包机构运动原理演示结构

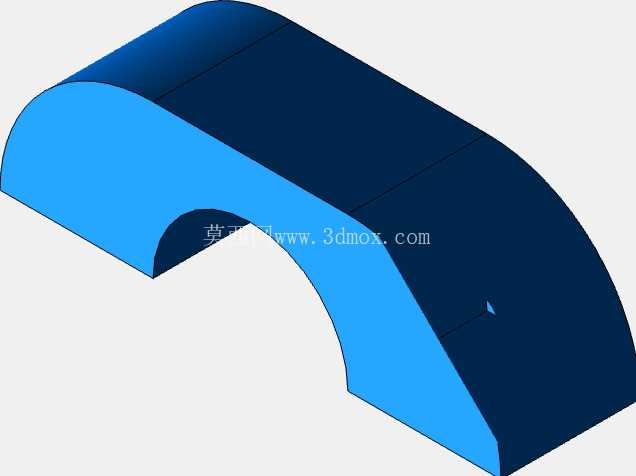

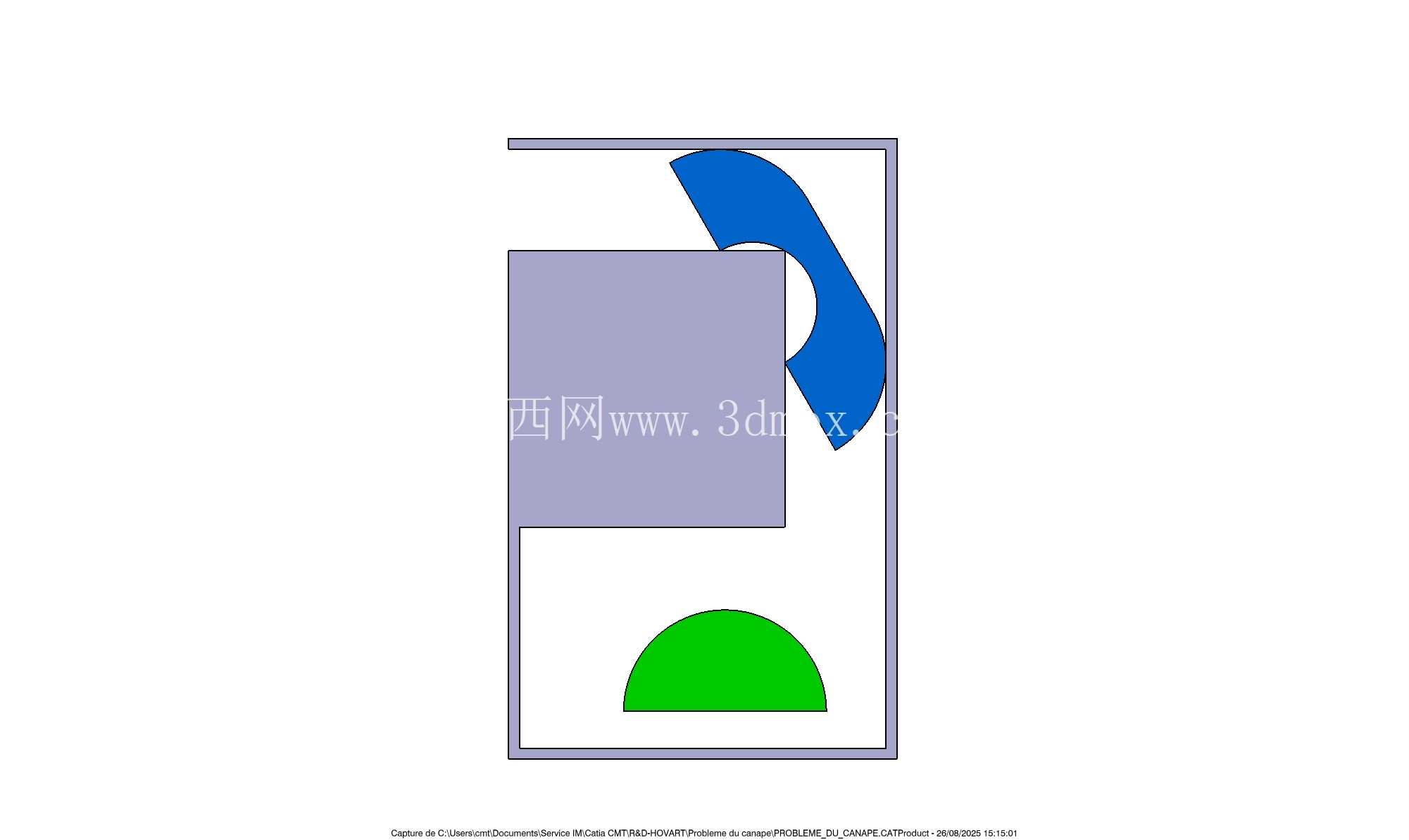

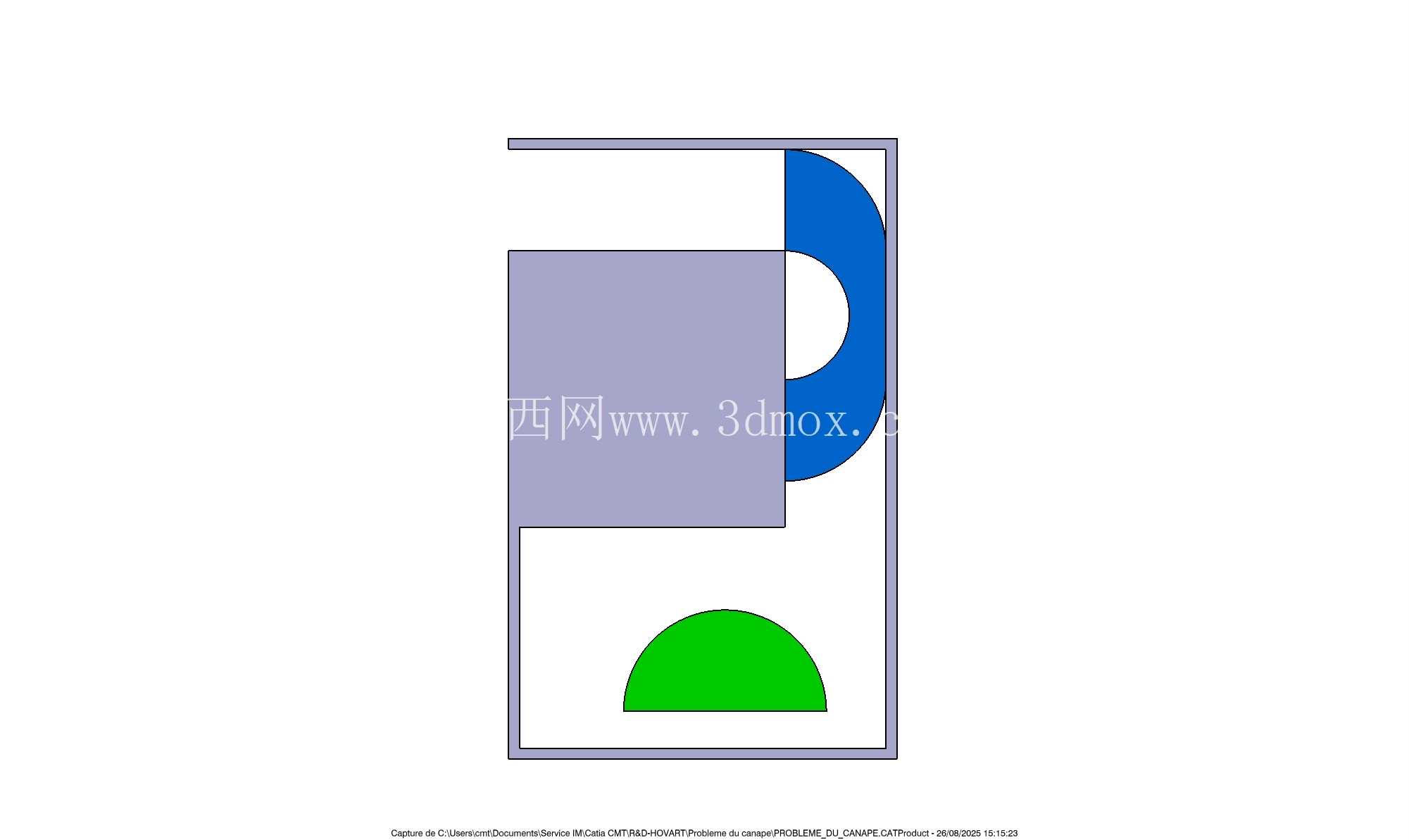

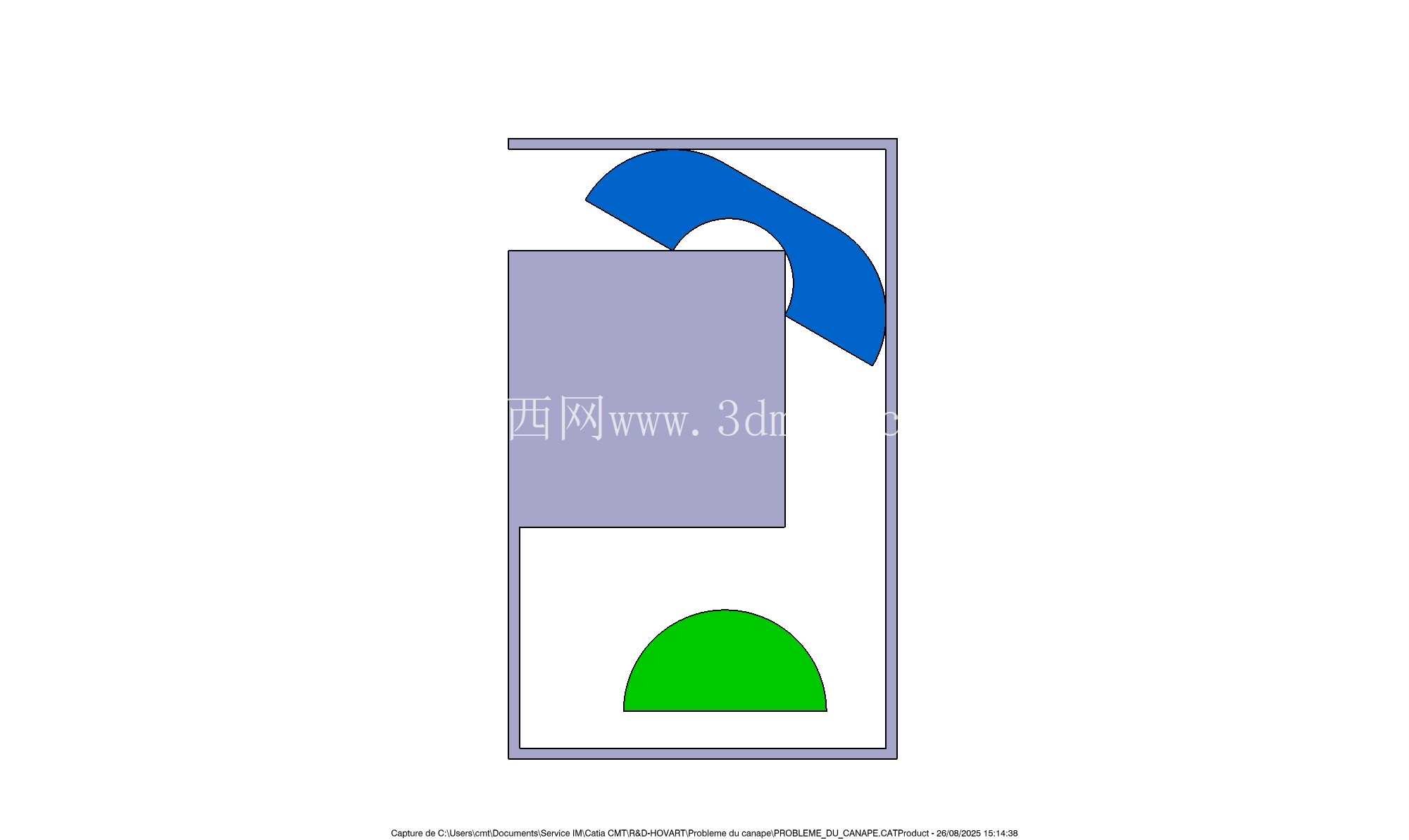

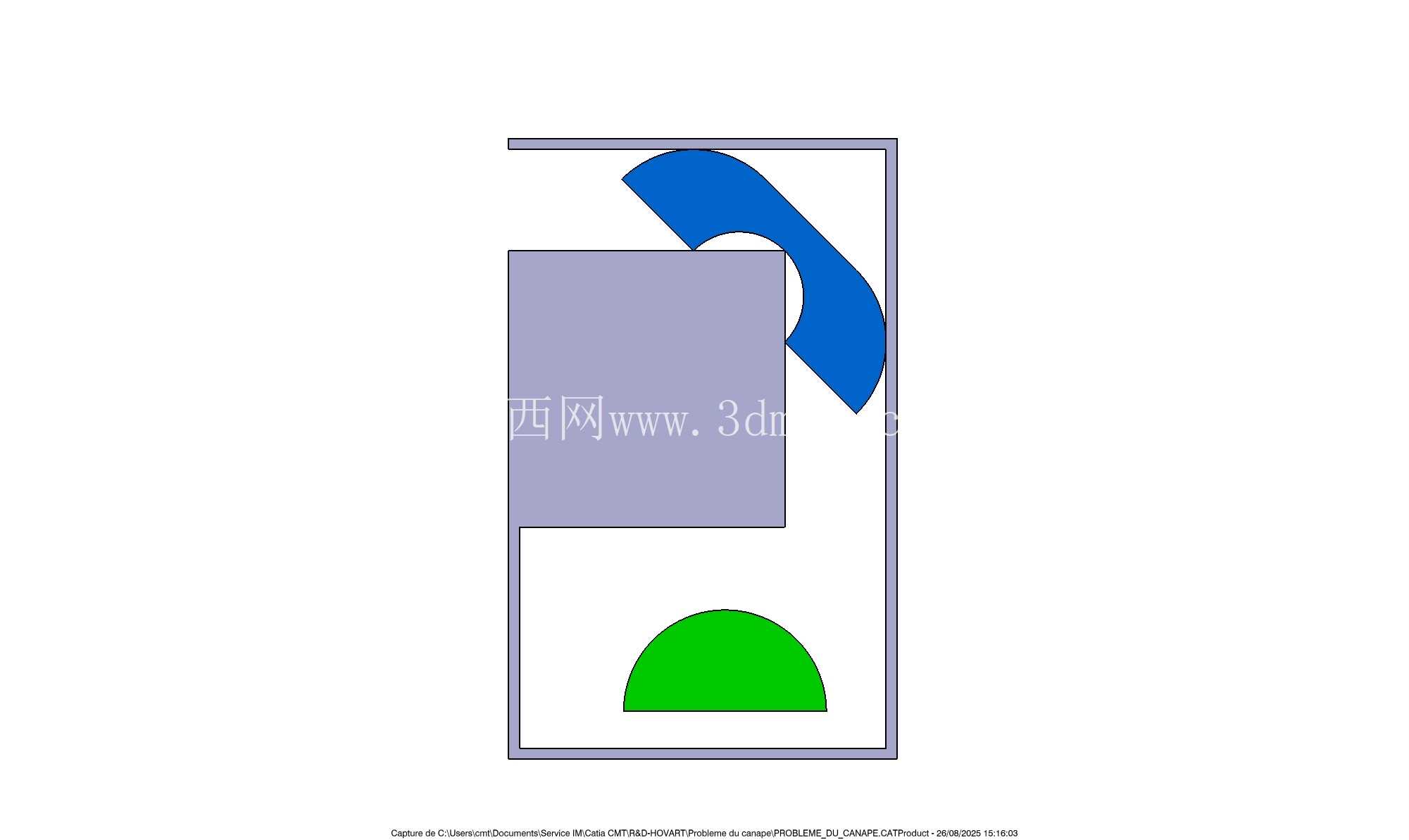

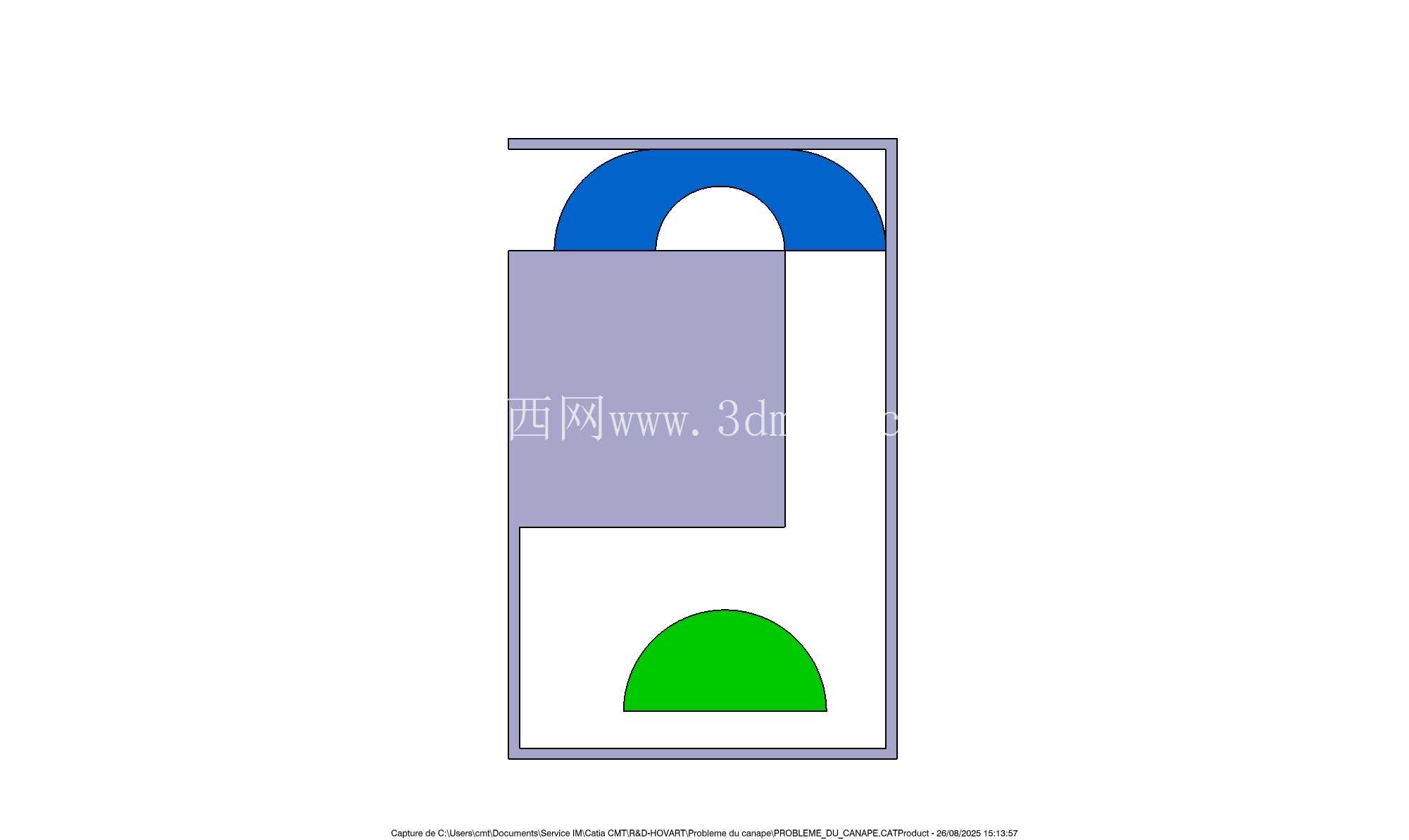

　　这套结构的核心是还原烤面包工序里的物料转运与姿态调整逻辑，日常在商用烘焙设备、小型早餐加工工位都能见到同逻辑的机构应用，区别只是根据产能需求调整了驱动源和行程参数。做这个结构建模的时候，最先敲定的是底部承托件的半圆轮廓，这个弧度不是随便画的，是匹配常规方片面包的对角长度，面包片从进料工位滑入后，半圆托板刚好能兜住面包底部的两个边角，不会出现转运过程中滑落、卡滞的问题，托板的抬升行程刚好控制在烤腔入口下方10mm的位置，预留的间隙是为了避免抬升过程中剐蹭烤腔的金属边框，毕竟长期剐蹭会掉金属碎屑，不符合食品接触设备的卫生要求。侧面的蓝色弧形摆臂是整个结构的核心执行件，摆臂的回转中心设在整个框架的右上角，这个位置选点是经过空间校核的：摆臂向下摆动到下极限位置时，弧形面刚好贴合面包片的上表面，不会压坏面包的蓬松结构，摆动的角速度控制在每秒30度以内，避免速度过快带起的气流把面包片吹偏；摆臂向上回程的时候，弧形轮廓刚好能避开框架的上边框，不会出现运动干涉，摆臂的厚度设为8mm，采用食品级尼龙材质的话，这个厚度既能保证足够的结构刚度，不会长期摆动出现形变，又能控制整体重量，降低驱动舵机的负载。

　　中间的紫色限位挡板是做位置校准用的，面包片从进料端滑入的时候，会先碰到这个挡板的竖直面，保证每一片面包的初始位置都在同一基准线上，不会因为进料位置偏差导致摆臂压偏，挡板和底部托板之间预留了2mm的间隙，这个间隙是给面包烘烤后的膨胀量留的，毕竟面包受热后会有一定的体积膨胀，间隙太小会把面包夹变形，影响最终的出品外观。整个框架的外边界尺寸控制在长180mm、宽120mm、高220mm的范围内，安装的时候只需要在框架底部预留四个M4的螺丝孔位，就能直接固定在小型早餐机的内部腔体里，不需要额外做转接支架，适配市面上多数紧凑型家用烤面包机的内部安装空间。

　　建模的时候特意把运动副的间隙都留了0.1mm的装配公差，摆臂的回转轴和轴孔之间采用间隙配合，不需要额外加装轴承，毕竟这个机构的负载很小，日常运行的转速也低，直接用尼龙件的自润滑特性就能满足长期使用的磨损要求，能降低整体的零件成本和装配难度。底部的半圆托板和下方的抬升滑块是做成一体的，抬升的驱动采用简单的凸轮结构就行，不需要复杂的直线导轨，凸轮的升程刚好匹配托板需要的抬升高度，凸轮转动一圈刚好完成一次托举、摆臂推送、回程的完整动作循环，整个动作周期控制在2秒左右，刚好匹配面包片进出烤腔的工序节拍。

　　做结构校核的时候特意做了运动仿真，验证了整个运动过程中所有零件都没有干涉点，摆臂的摆动轨迹和托板的抬升轨迹在交汇点的时间差控制在0.2秒，刚好是托板抬升到上极限位置停稳后，摆臂才开始下压推送，不会出现两个运动件撞在一起的问题。另外框架的侧边预留了走线槽的位置，给驱动舵机和位置检测传感器的走线留了空间，不会出现线路被运动件剐蹭破损的问题，位置检测用简单的光电开关就行，分别装在托板的下极限位置和摆臂的回程极限位置，用来给控制系统发送动作触发信号，不需要复杂的视觉检测，就能保证整个机构的运行稳定性。
