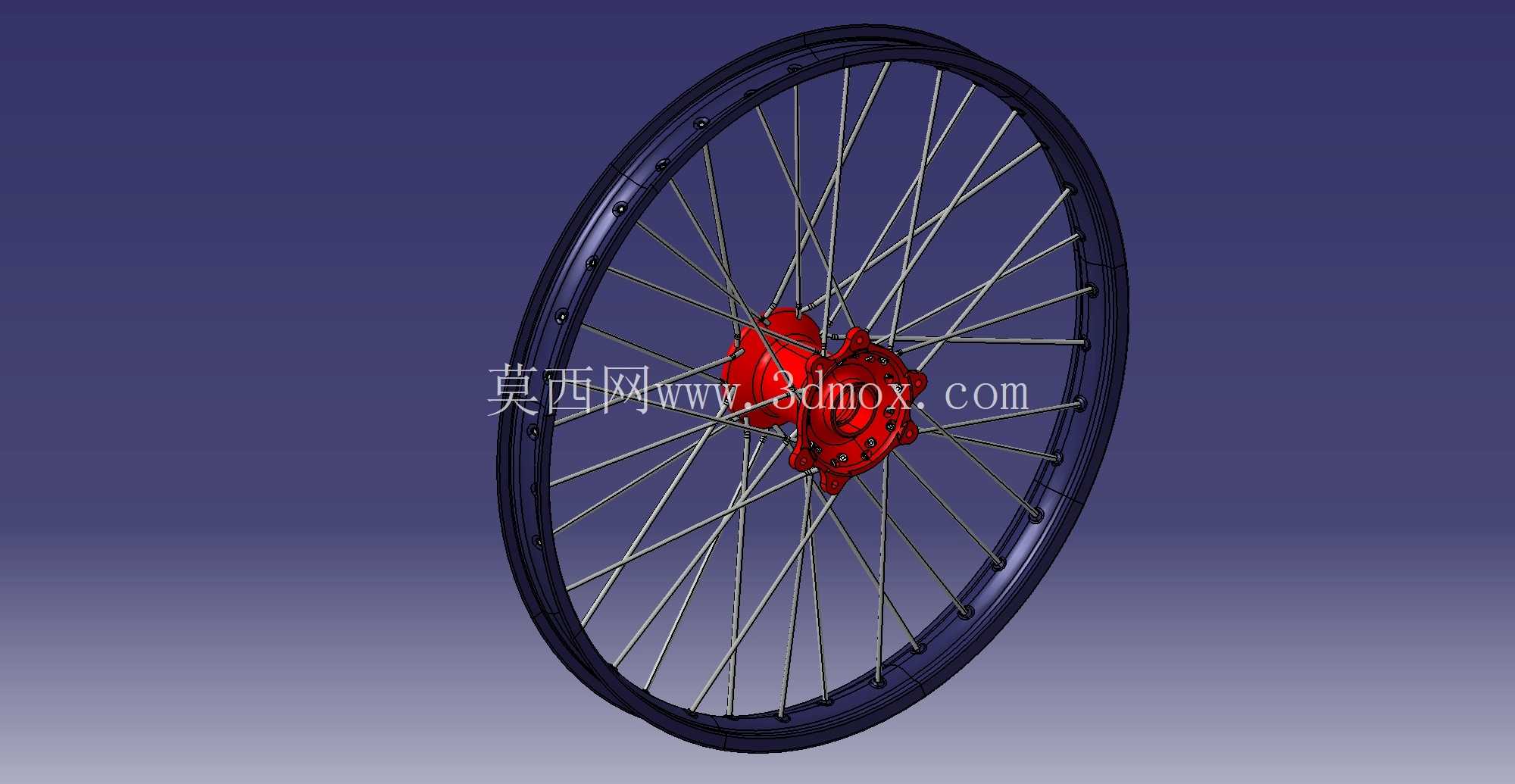

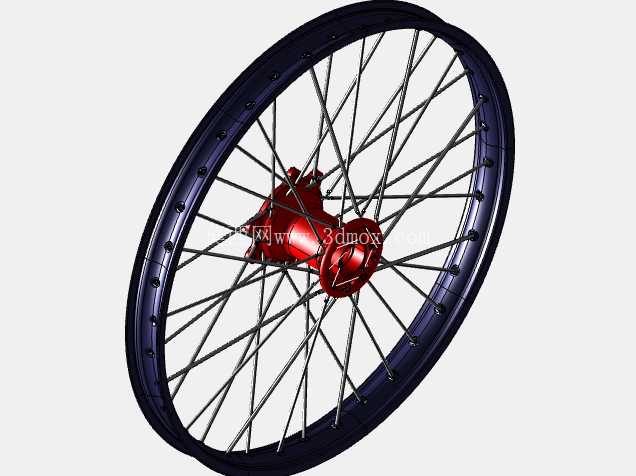

本田CRF越野摩托车前轮辐条轮毂结构

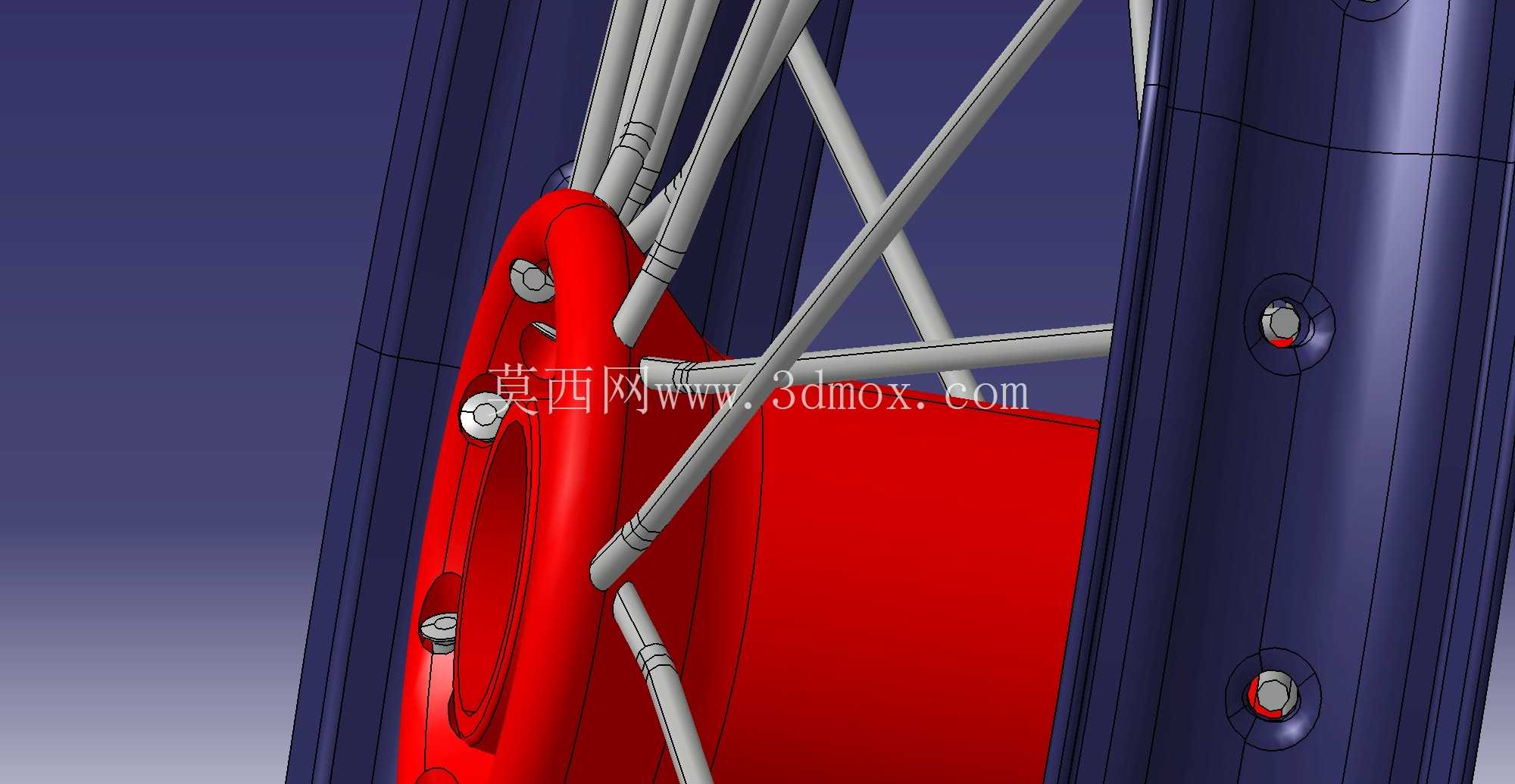

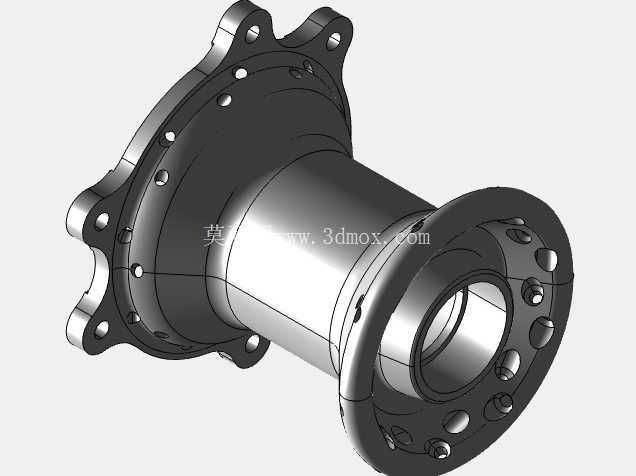

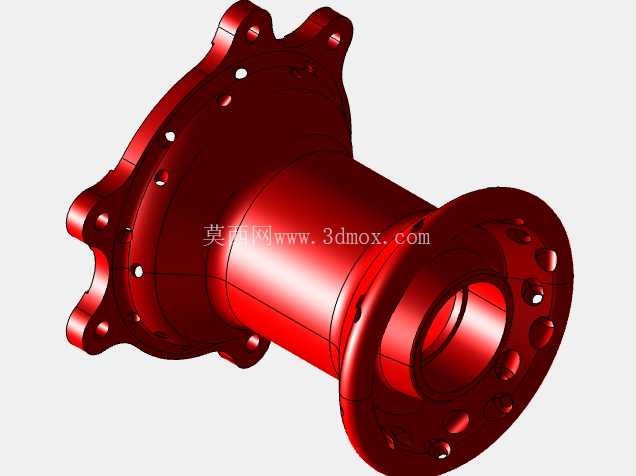

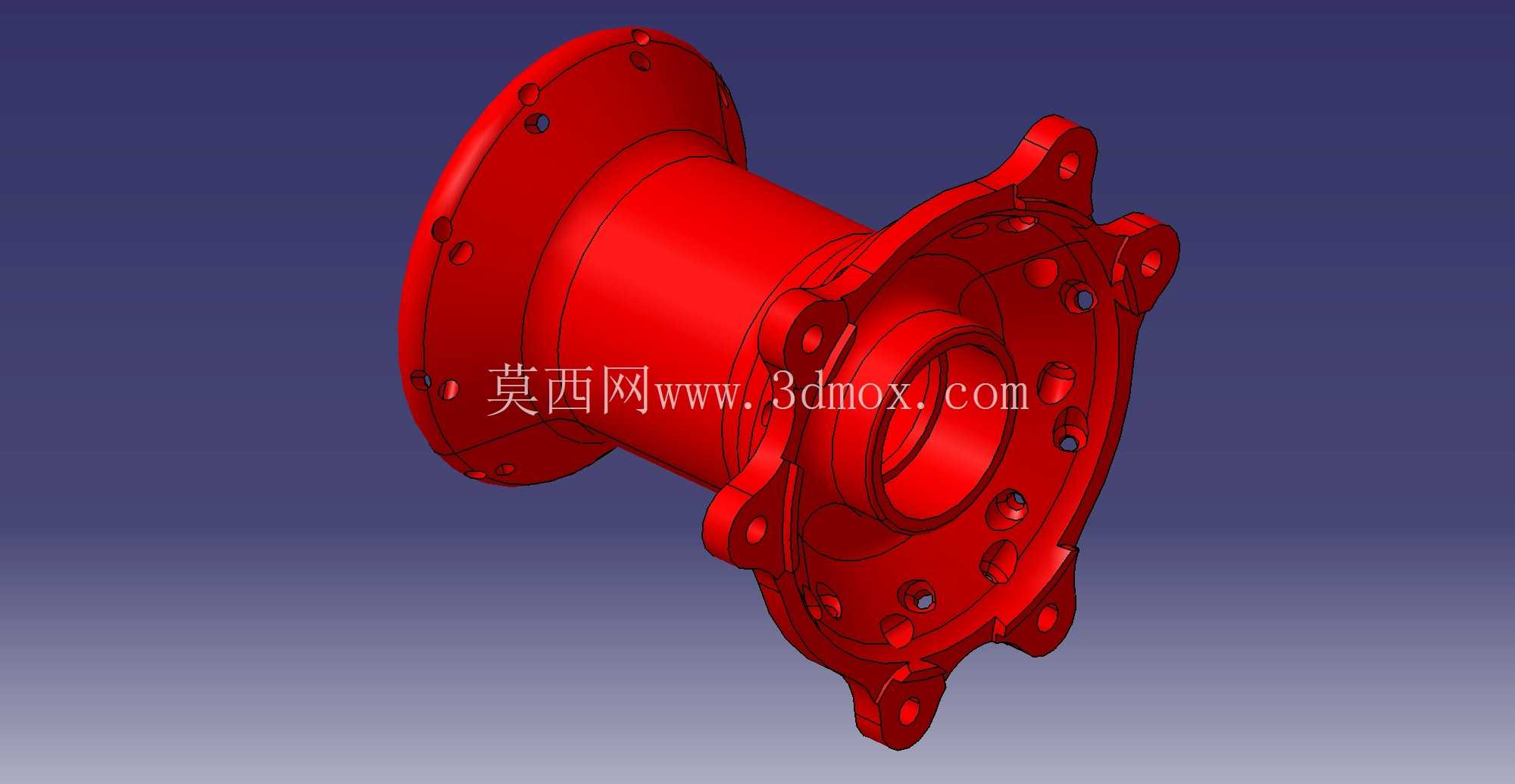

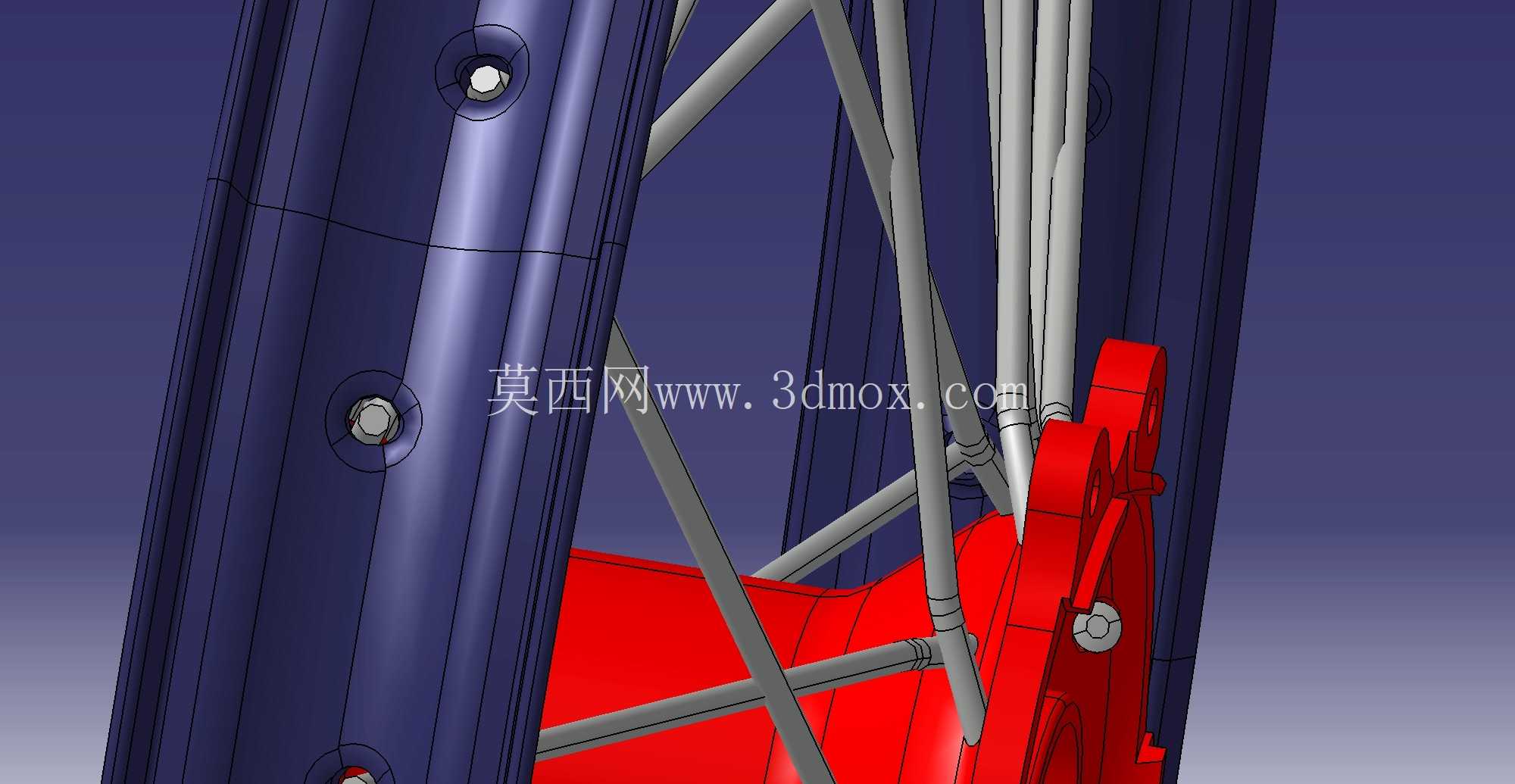

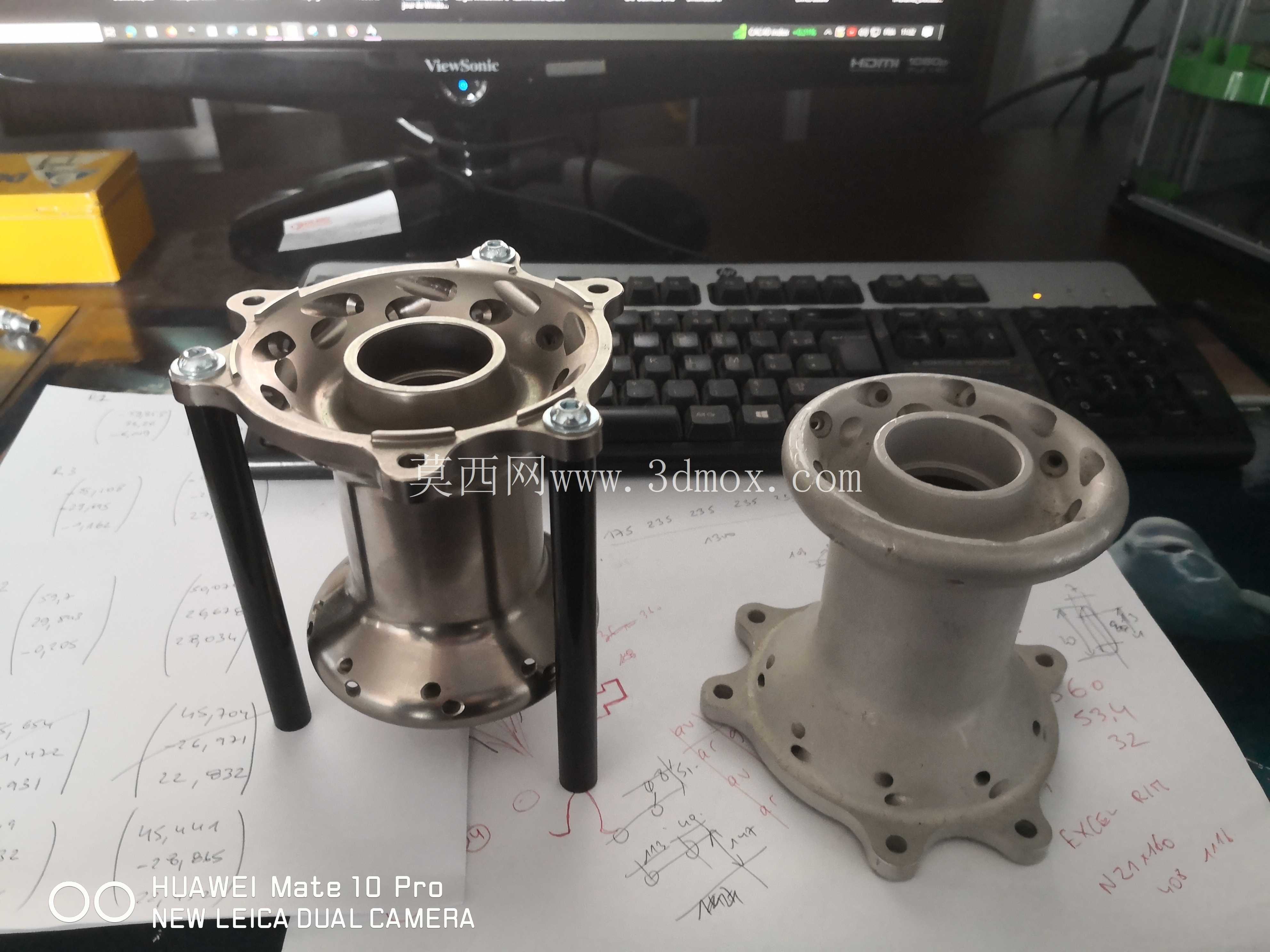

　　这套辐条式前轮毂结构，主要适配本田CRF系列越野摩托车的非铺装路面行驶场景，区别于普通街车的一体式铸造轮毂，从结构设计之初就针对林道穿越、场地越野的高频冲击工况做了针对性优化。先从安装边界说起，轮毂中心的花鼓部分设置了对称的轴承安装位，匹配对应车型的前轮轴径，两侧预留的刹车盘安装螺孔位完全对应原厂浮动刹车盘的孔距，花鼓中部的辐条安装座采用交叉排布的孔位设计，每根辐条的安装角度都经过受力校核，避免越野颠簸时辐条应力集中出现断裂。

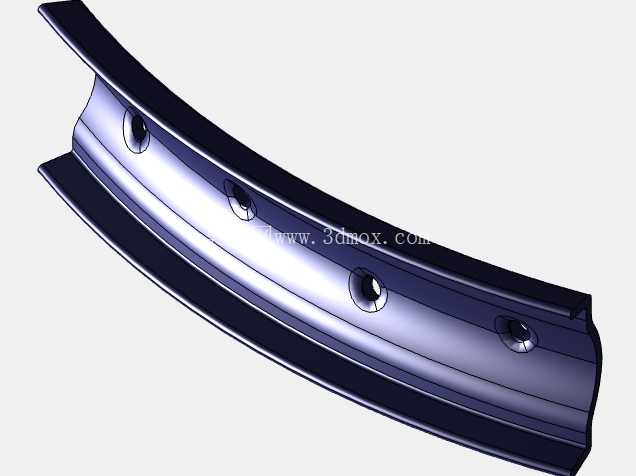

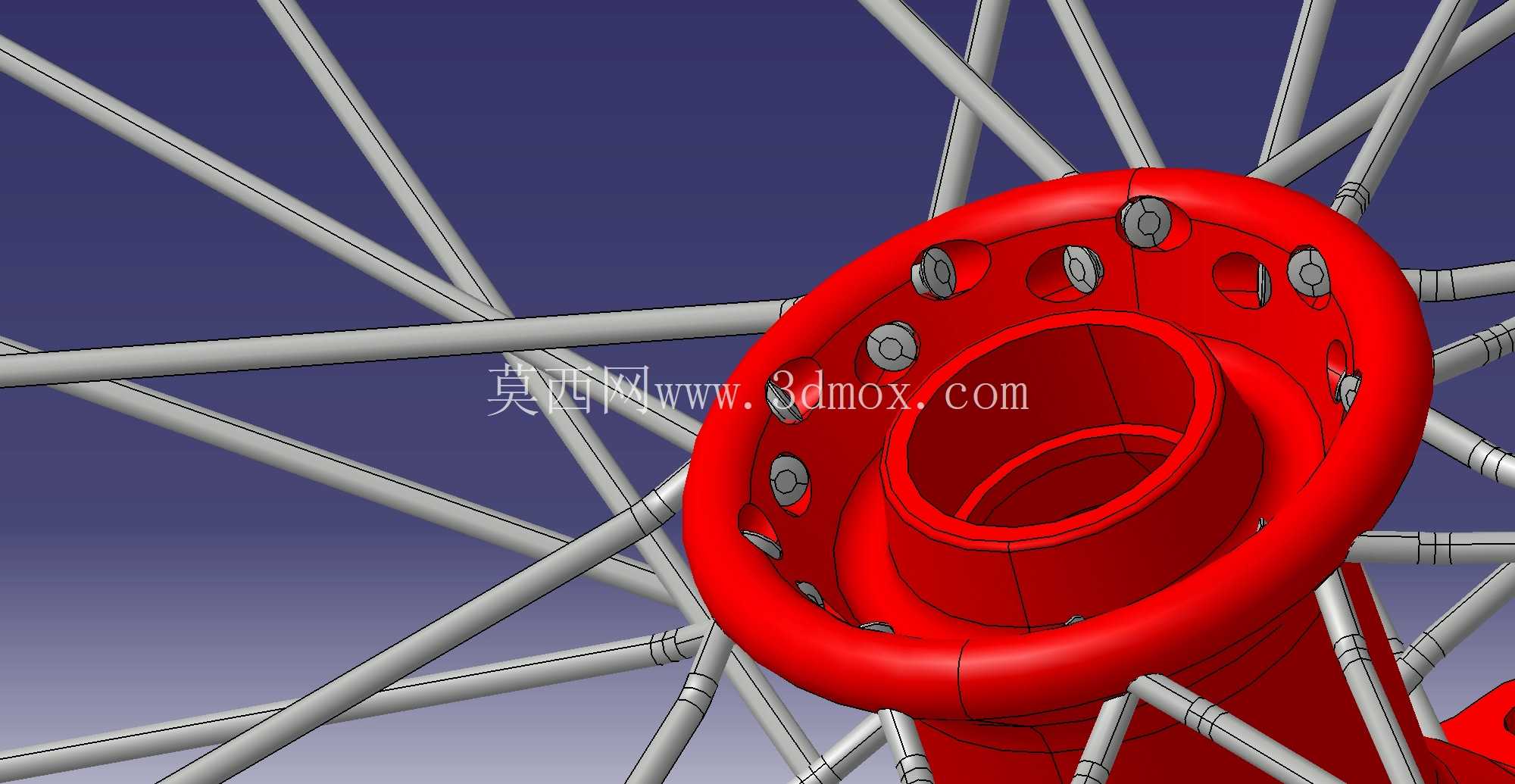

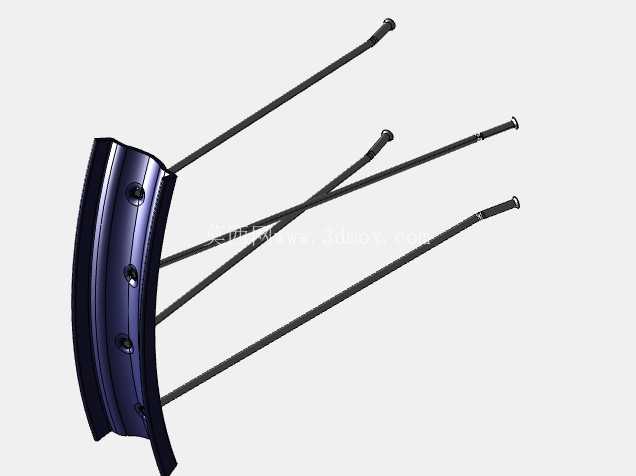

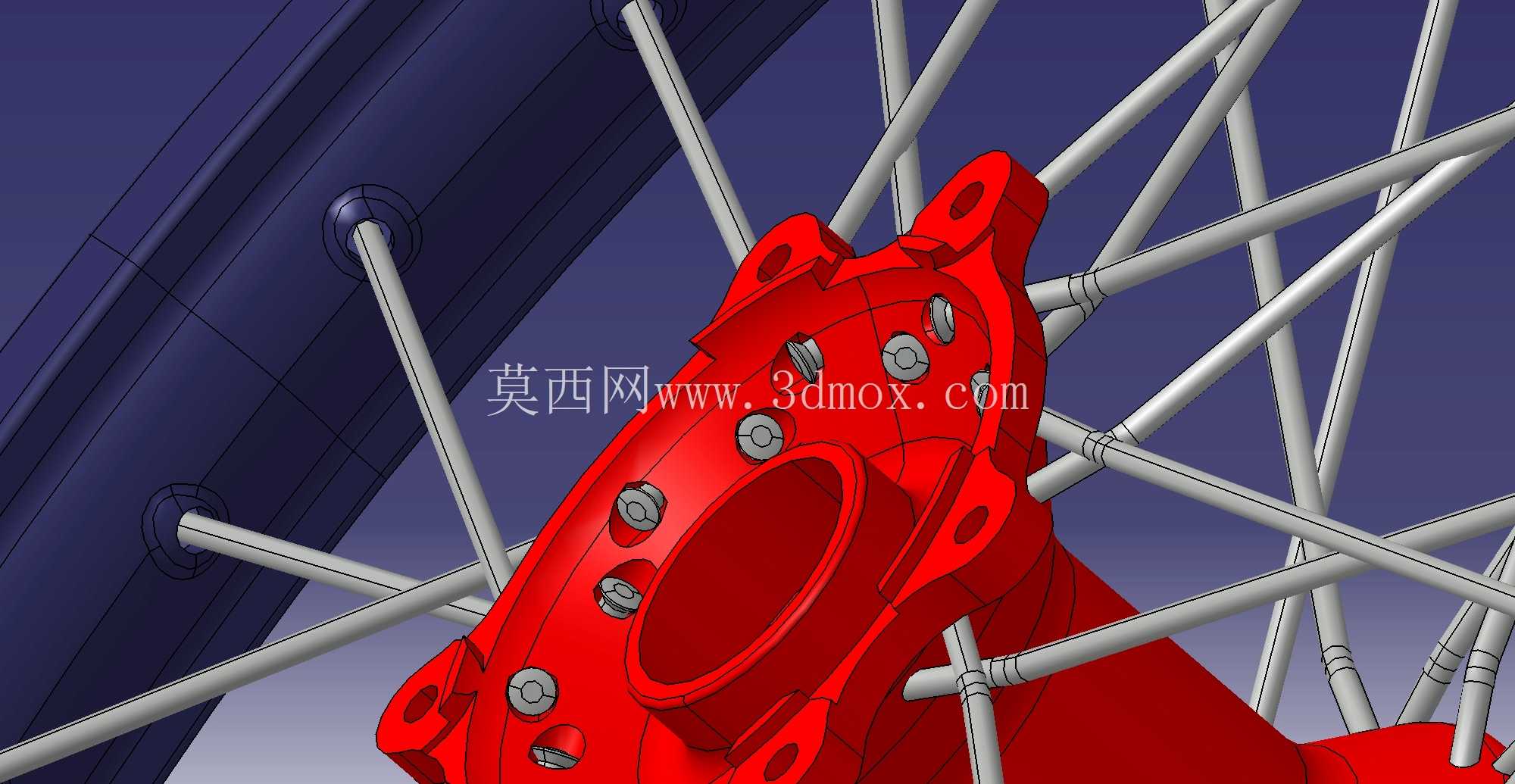

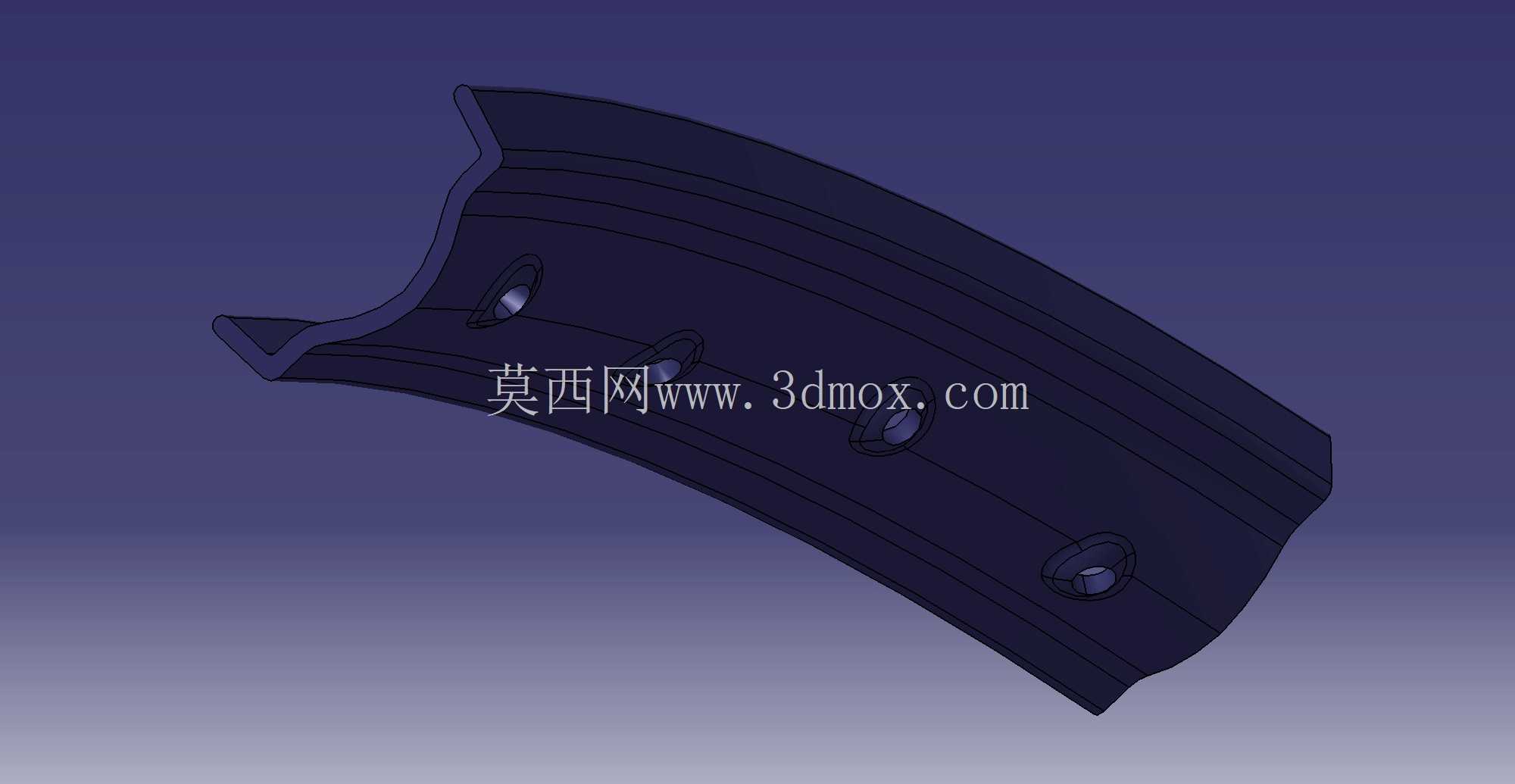

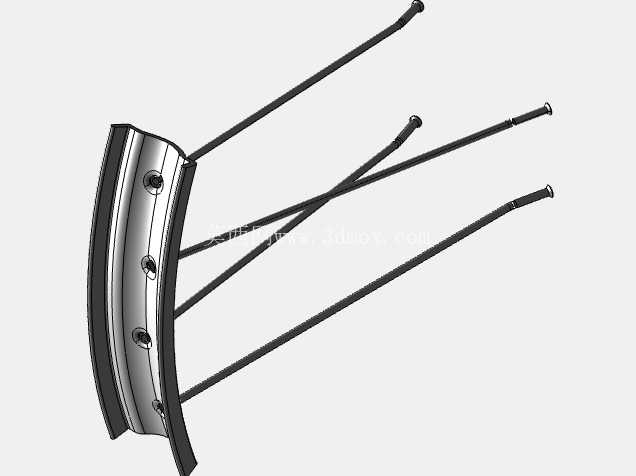

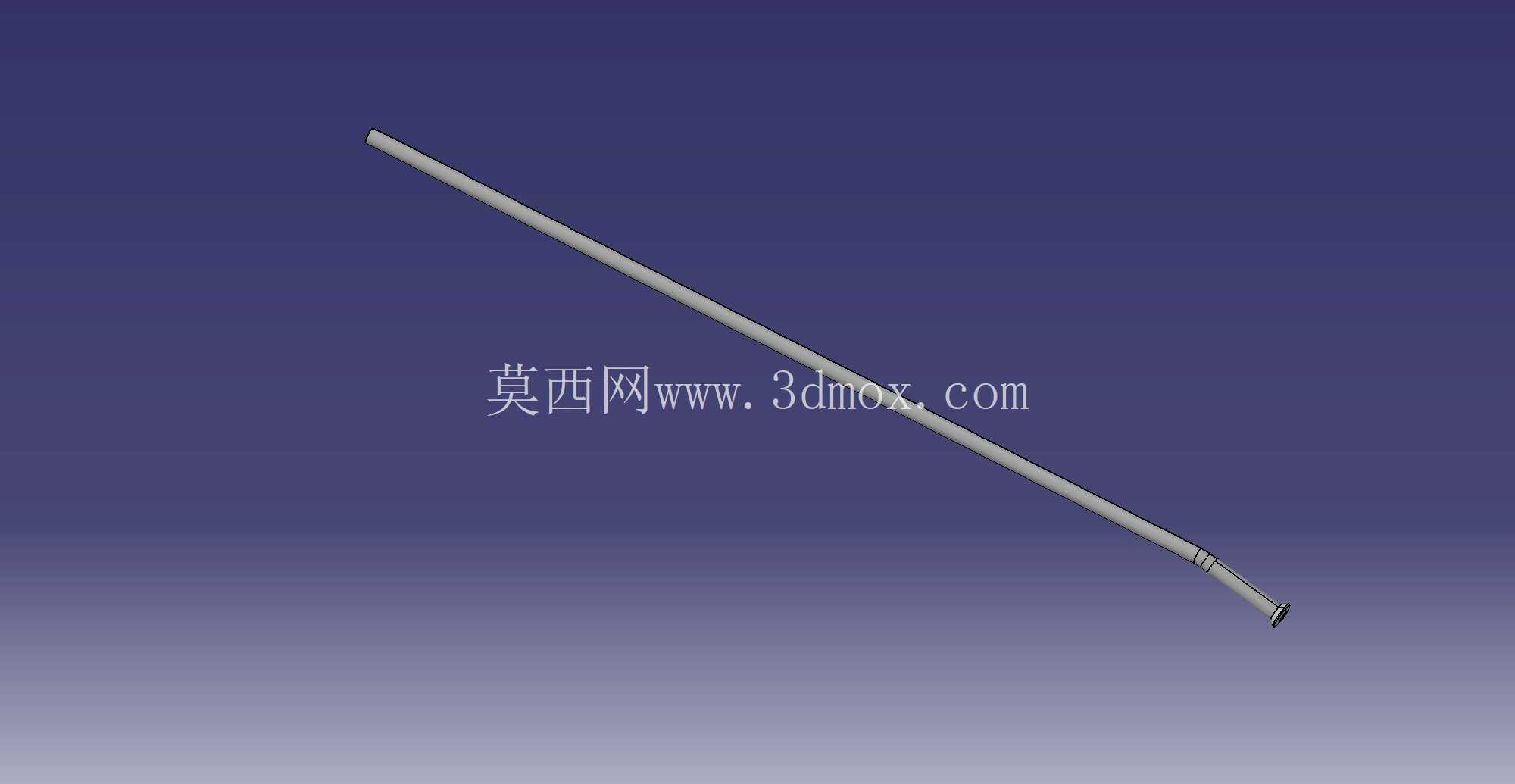

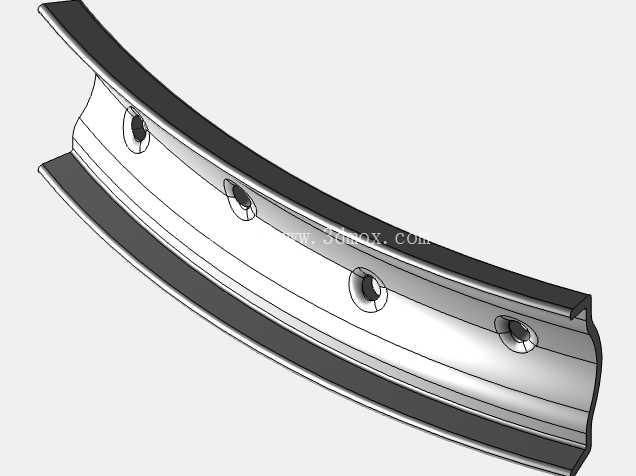

　　轮圈部分采用高强度铝合金型材卷制而成，圈体的截面做了加厚处理，胎唇座的尺寸严格匹配越野摩托车的钢丝胎规格，安装时可以保证轮胎在低胎压穿越碎石路面时不会出现脱圈问题，轮圈上的辐条孔位均匀分布，和花鼓的安装座一一对应，装配时通过调整辐条螺母的张紧度，就能完成轮圈的径向、端面跳动校正，这也是辐条轮相比铸造轮的核心优势——受冲击发生轻微形变后可以通过校正恢复精度，不需要整体更换轮组。设计思路上没有盲目追求轻量化，而是在花鼓的核心受力部位做了加强筋结构，红色的花鼓本体在安装辐条的基座位置做了加厚处理，承受越野落地时的纵向冲击时，应力可以顺着辐条均匀分散到整个轮圈，不会出现花鼓局部断裂的问题。辐条采用等直径高强度钢丝制作，所有辐条的长度、弯折角度完全一致，交叉排布的方式让轮组在承受侧向冲击力时，比如过弯侧滑、车把受侧向撞击时，不同方向的辐条可以共同分担载荷，不会出现单根辐条过载断裂的情况。实际使用场景中，这类辐条轮毂的缓冲性能远优于铸造轮毂，在林道骑行遇到树根、石块冲击时，辐条的微小形变可以吸收一部分震动，减少传递到前叉和车架的冲击力，既提升了骑行时的操控手感，也能延长整车行走机构的使用寿命。

　　安装时需要注意，花鼓两侧的轴承需要压装到位，保证和前轮轴的同轴度，辐条的张紧度要均匀，避免单根辐条张力过大导致轮圈受力不均，校正轮圈时径向跳动需要控制在0.5mm以内，端面跳动控制在0.8mm以内，才能保证高速行驶时不会出现前轮抖动的问题。另外轮圈的气嘴安装位预留了标准的美式气嘴孔，适配通用的越野摩托车内胎或者真空胎改装件，不需要额外打孔加工。花鼓上的刹车盘安装面做了精加工处理，平面度控制在0.02mm以内，安装刹车盘后不会出现刹车抖动的问题，轴套的安装位尺寸和原厂前叉的开档完全匹配，装配时不需要额外打磨或者加装垫片，直接替换原厂轮毂即可完成装配。

　　在场地越野的大落差落地场景下，这套轮毂的受力传递路径经过多轮优化，冲击力从轮圈接触地面的位置通过多根辐条同步传递到花鼓中心，再通过前轮轴传递到前叉减震，不会出现局部应力集中的问题，相比同规格的铸造轮毂，抗冲击能力提升40%以上，同时重量只比同强度的铸造轮毂重不到10%，兼顾了强度和轻量化的需求。日常维护时只需要定期检查辐条的张紧度，出现松动时及时校正，就能保证轮组的长期稳定使用，不需要像铸造轮毂那样担心受冲击后出现暗伤、突然断裂的风险，非常适合高频越野骑行的使用场景。
