农业土地监测太阳能巡检机器人结构设计

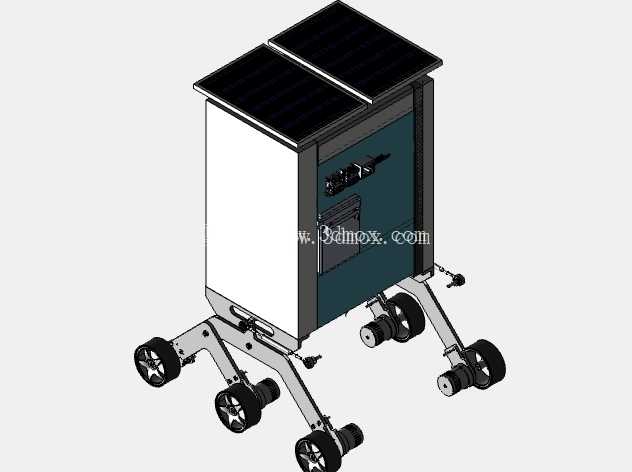

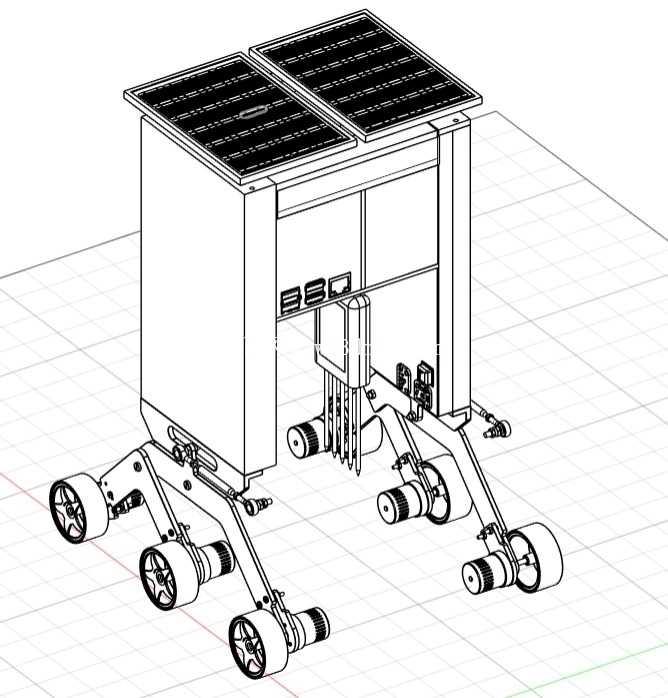

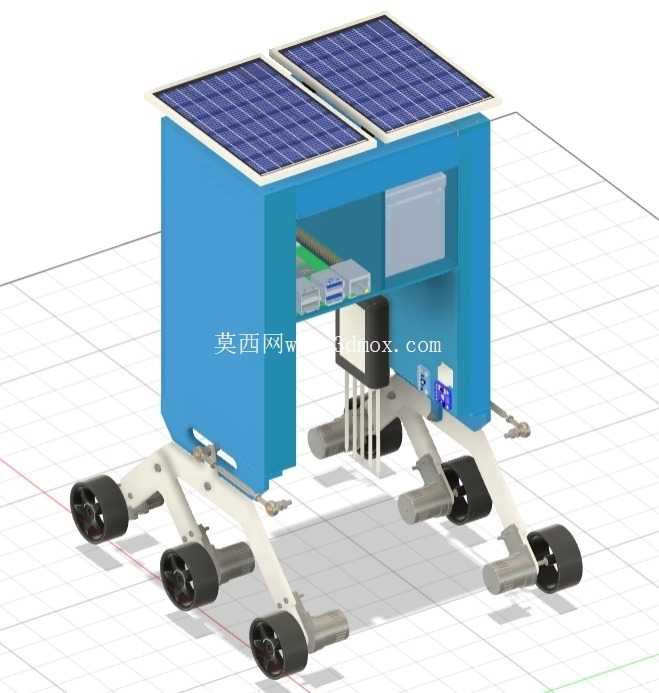

　　这款面向农业土地监测场景开发的轮式移动作业设备，核心定位是替代人工完成大面积农田、耕地的常态化巡检与基础数据采集工作，解决传统人工巡田效率低、覆盖范围有限、复杂地块通行难度大的实际痛点。从结构布局来看，设备采用六轮独立摇臂式行走架构，每侧三组行走轮通过铰接式摇臂与主体机架连接，摇臂铰接处预留阻尼转动间隙，可在起伏田埂、松软表层土壤、轻微坡度地块行驶时，始终保证至少四轮与地面接触，避免单侧悬空导致的行驶卡滞或侧翻风险，行走轮采用宽幅小直径设计，增大与松软土壤的接触面积，降低接地比压，减少在湿润耕地表面的下陷概率。

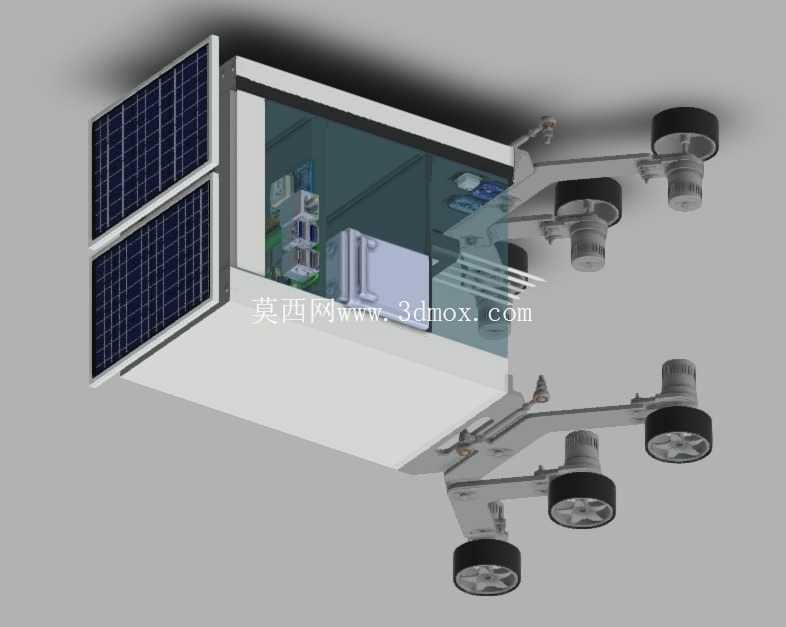

　　设备顶部集成两块平铺式太阳能光伏板，光伏板安装角度与主体机架上表面保持齐平，最大化正午时段直射光照的接收面积，光伏板下方预留密封腔体空间，用于布置储能模块、主控电路与数据采集处理单元，腔体采用IP65级密封结构设计，接缝处设置嵌入式密封胶条，可抵御田间作业时的扬尘、短时降雨喷淋，避免内部电路元件受潮损坏。设备前部预留多组标准化安装接口，可根据实际监测需求搭载土壤温湿度传感器、土壤养分检测探针、高清图像采集模块等不同作业部件，接口采用快拆式结构设计，无需额外工具即可完成不同监测模块的快速更换，适配不同生长周期的农田监测需求。

　　主体机架采用框架式薄壁结构设计，在保证整体结构刚度的前提下尽可能降低设备自重，减少行走机构的负载压力，机架两侧预留走线槽位，所有连接线缆均内置在槽位内部，避免田间作业时秸秆、杂草勾挂线缆造成的部件脱落或线路损坏。从安装边界来看，设备整体宽度控制在常规农田垄距范围内，可在不碾压作物的前提下沿垄间通道顺畅通行，整体高度避开多数高秆作物的生长高度上限，行驶过程中不会刮碰作物穗部造成不必要的生产损失。设备底部预留足够的离地间隙，可顺利通过田块间的小型排水沟、残留作物根茬等障碍，无需人工提前清理通行路径。

　　设计过程中没有采用复杂的参数化关联架构，而是直接通过实体编辑的方式完成各部件的形态匹配与位置校准，重点验证整体结构的通行合理性、部件安装空间的兼容性、户外作业场景下的结构可靠性，可直接用于概念方案展示、外壳原型打样验证，也可作为后续细化结构设计、功能模块选型的基础参考框架，帮助结构设计人员快速梳理农业巡检类移动设备的布局逻辑，减少前期方案迭代的重复工作量。
